年前有個項目上位機需要采集這個配電柜的能耗，所以選個電能表，型號是iEM2055,支持modbus RTU協議，PLC側選用了CM 1241 (RS422/485)，支持一路485通訊。

硬件圖如下：

iEM2055配線定義如下

主電路圖如下，就是火線進火線出，零線進零線出

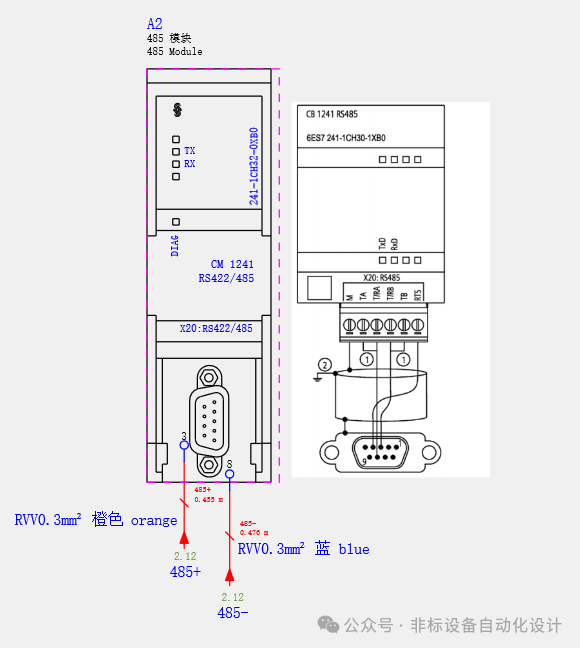

通訊模塊用的DB9插頭，3是+,8是-

配完線就是程序設置了

先是端口配置：

默認的 9600,8位數據位，偶校驗，1位停止位

這個端口大家看不明白可以點這個塊，ctrl+F1

會出現下面的幫助菜單，對著配置就行。

唯一需要注意的是紅框這個背景塊D38，是下面要用到的讀取地址指令塊的背景塊。

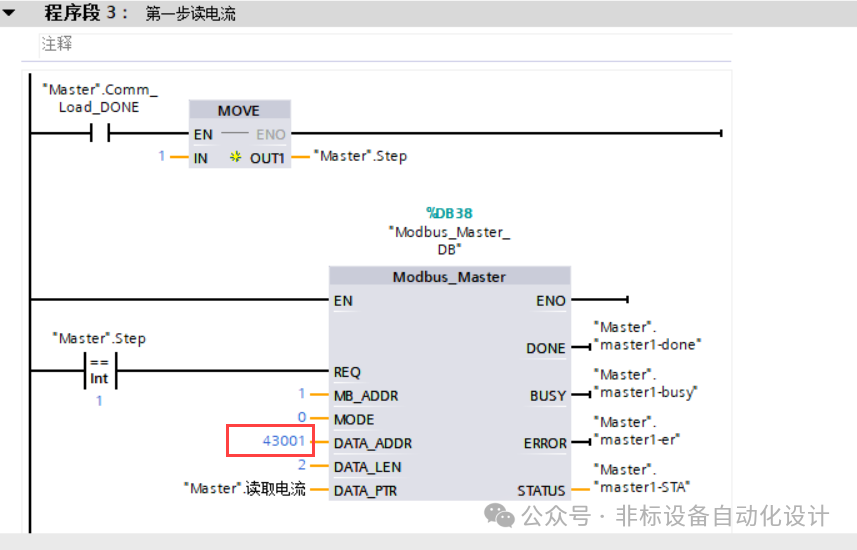

端口配置完就按地址讀取了，因為是零散的幾個，不好批量讀取，所以就一個個的讀了，這里是參考官方例子的，利用'Master'.Step的數值進行輪詢，'Master'.Step=1讀取電流

'Master'.Step=2讀取電壓，

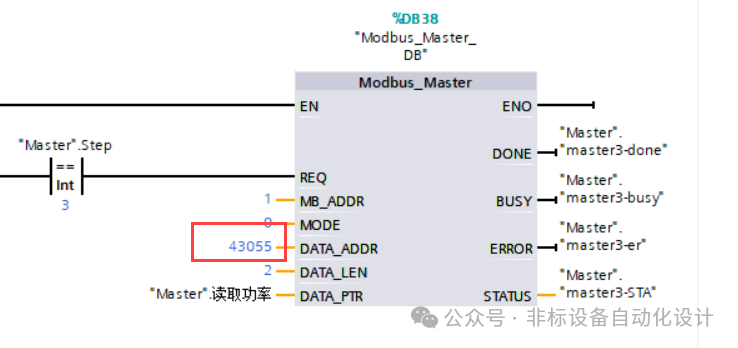

'Master'.Step=3讀取功率，

Master'.Step=4讀取能耗

完了繼續'Master'.Step置1，循環讀取

可能很多小伙伴地址對不上，這里推薦個調試工具，modbus poll,用電腦連接電能表測試，確認好地址。

手冊地址和PLC去讀取的地址可能會相差1，3001的電流，我們可以把43000,43001,4002數據都讀出來，看哪個是我們的需要的電流數據，再確定正確地址，下面也有報文，想走無協議通訊的可以根據這個報文編寫發送數據。

關鍵字：S71200 modbus通訊能耗引用地址：S71200-modbus通訊電路圖解析
