1 建立一個Graph程序，在步中增加連鎖和監控條件

2 在監視屬性中還可以編輯相關的報警文本內容

3 在監視屬性中還可以編輯相關的報警文本內容

4 然后去組態Alarm報警文本的結構。

在表格中，Category enabler中可以選擇變量，當變量為True時，使能此類報警，當變量為False不使能此類報警。默認為不選擇變量，使能所有報警類別。

5 Alarm text是組態報警文本的結構。可以通過后面的綠色箭頭組態

如果沒有特殊要求直接使用默認結構設置就可以顯示詳細的程序信息。

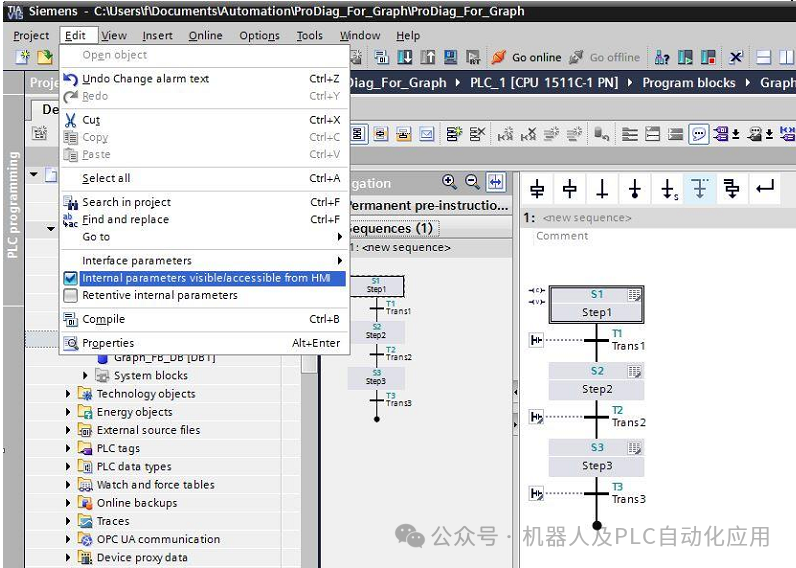

6 最后在Graph的Edit菜單中選擇“Internal parameters visible/accessible fromHMI”，這樣就可以在HMI中直接選擇Graph背景數據塊的內容。

HMI的設置和控件的組態。

1 添加一個Comfort屏，然后和CPU建立連接。

2 打開畫面組態頁面添加一個Graph的控件，在屬性中連接需要顯示的Graph背景數據塊的“SQ_OFF”變量。

3 新建畫面“Screen_2”頁面，添加“PLC Code View”的控件，同時添加按鈕可以返回畫面“Screen_1”

4 新建畫面“Screen_3”頁面，添加Alarm的控件，同時添加按鈕可以返回畫面“Screen_1”。設置Alarm控件的屬性為全顯示。

5 然后再回到畫面“Screen_1”頁面編輯控件“Graph overview”中兩個按鈕功能。“Alarm view button click”連接畫面“Screen_3”

6 “PLC Code view button click”連接畫面“Screen_2”

打開仿真的HMI后可以看到Graph的狀態。Graph第一步在運行，紅色代表有錯誤。

點擊Alarm按鈕可以看到，報錯的信息。

返回主畫面點擊Code View按鈕可以看到Graph中的報錯的連鎖條件。
