西門子PLC安裝接線詳解

Smart200/S7300/S71200/S71500

西門子200模塊常用PLC接線圖

CPU SR20+EMDR32

西門子S7-300常用模塊接線圖

CPU315+PS307（電源模塊）

SM321（DI模塊）+SM322（DO模塊）

西門子S7-1200常用模塊接線圖

CPU1214C+SM1223

西門子1500常用模塊接線圖

以下詳細介紹S71500硬件安裝接線

硬件要求

● 1 × CPU 1511-1 PN (6ES7511-1AK00-0AB0)

●1 個S7-1500 負載電流電源 PM 70W 120/230VAC (6EP1332-4BA00)

● 1 根安裝導軌 (6ES7590-1AB60-0AA0)

● 1 個數字量輸入模塊 DI 16x24VDC SRC BA (6ES7521-1BH50-0AA0)

● 1 個數字量輸出模塊 DQ 16x24VDC/0.5A ST (6ES7522-1BH00-0AB0)

● 2 個前端連接器 (6ES7592-1AM00-0XB0)

● 1 個 4 MB 的 SIMATIC 存儲卡（如 6ES7954-8LBxx-0AA0）

● 1 根以太網電纜

軟件要求

● SIMATIC STEP 7 Professional V13及以上

● SIMATIC WinCC Advanced V13 或 SIMATIC WinCC Professional V13及以上

安裝組合件步驟

1.  在安裝導軌上安裝負載電流電源 (PM)。

2. 打開前蓋并拔出電源連接插頭。

3. 拔出 4 孔連接插頭并擰緊負載電流電源 (PM)。

4. 將 U 型連接器插入 CPU 后部。

5. 在安裝導軌上安裝 CPU 并將其擰緊。

6. 將 U 型連接器插入數字量輸入模塊后部。

7. 將數字量輸入模塊連接到安裝導軌并將其擰緊。

8. 將數字量輸出模塊連接到安裝導軌并將其擰緊。

CPU 的接線規則

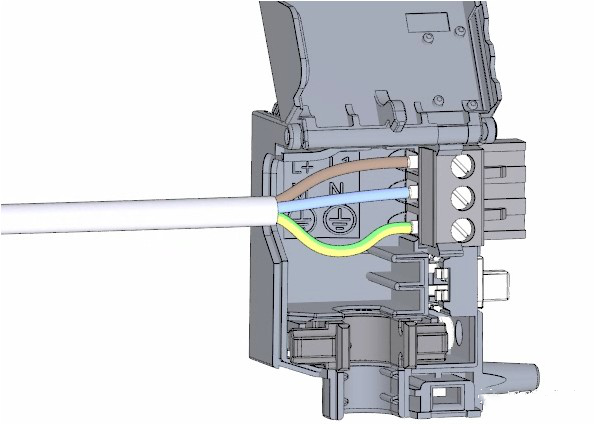

對電源連接插頭接線步驟

1.使用適用工具拔出連接器外蓋。

2.根據接線圖將電源線連接到插頭上。在插頭的另一側，標有該插頭認證后可使用的電壓信息。 根據插頭背面的信息，通過插入編碼元件選擇相應電壓。

3.合上外蓋。

4.擰緊電源連接插頭上的螺釘。

將負載電流電源 (PM) 接線到 CPU步驟

1.對負載電流電源(PM) 的 4 孔連接器插頭接線。

2.將4 孔連接器插頭接線到 CPU 的 4 孔電源連接插頭。

對數字量輸入模塊接線步驟

1.將前端連接器插入預接線位置。在預接線處，前連接器與模塊間未進行電氣連接。

2.用電纜扎帶固定電纜。

3.將負載電壓24 V DC 連接到端子 20 (M) 和 19 (L+)。

4.在兩個底部端子之間插入電位電路橋。

對數字量輸出模塊接線步驟

1.將前端連接器插入預接線位置。

2.通過數字量輸入模塊上的端子40 (M) 和 39 (L+)，從數字量輸入模塊為的端子 20 (M)和 19 (L+) 提供 DC 24 V 供電電壓。

3.連接四個電位電路橋。

4. 連接端子 30 和 40，以及 29 和 39。

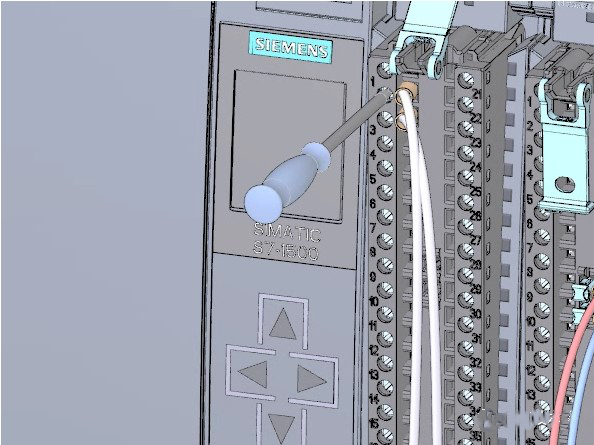

為前連接器接線步驟

1. 根據端子前蓋內側的接線圖，連接各個導線并將其擰緊。

2.為了消除張力，請使用電纜扎帶固定電纜并拉緊。

3. 將前端連接器從預接線位置移到其最終位置。 至此，已建立了前連接器和模塊間的電氣連接。

4.  提示： 可以直接插入預接線的前端連接器，例如，用于更換模塊。

通電首次啟動 CPU步驟

1. 插入負載電流電源 (PM) 的電源連接插頭。

2. 將電源連接插頭連接到電源。

3.將空的 SIMATIC 內存卡插入 CPU 中

4. 將負載電源 (PM) 上的開關切換到位置 RUN 處。 將啟動 CPU。

CPU 啟動并處于 STOP 模式。通過顯示屏分配 IP 地址在這一步中，將設置 CPU 的 IP 地址和子網掩碼。

步驟：

1. 瀏覽到“設置”(Settings)。

2. 選擇“地址”(Addresses)。

3.  選擇接口“X1 (IE/PN)”。

4. 選擇菜單項“IP 地址”(IP Addresses)。

5. 設置 IP 地址 192.168.0.10。

6. 按下模塊上的“右”箭頭鍵。

7.  設置子網掩碼 255.255.255.0。

8.  按下模塊上的“下”箭頭鍵選擇菜單項“應用”(Apply)，然后單擊“確定”(OK) 確認設置。
