??每一個STM32單片機出廠的時候都有全球唯一的ID,當在數據安全性比較高的地方,需要對每一個接入系統的芯片進行身份驗證,那么這個芯片自身的ID號就可以作為它的身份信息。
產品唯一的身份標識非常適合:
用來作為序列號(例如USB字符序列號或者其他的終端應用)
用來作為密碼,在編寫閃存時,將此唯一標識與軟件加解密算法結合使用,提高代碼在閃存存儲器內的安全性。
用來激活帶安全機制的自舉過程

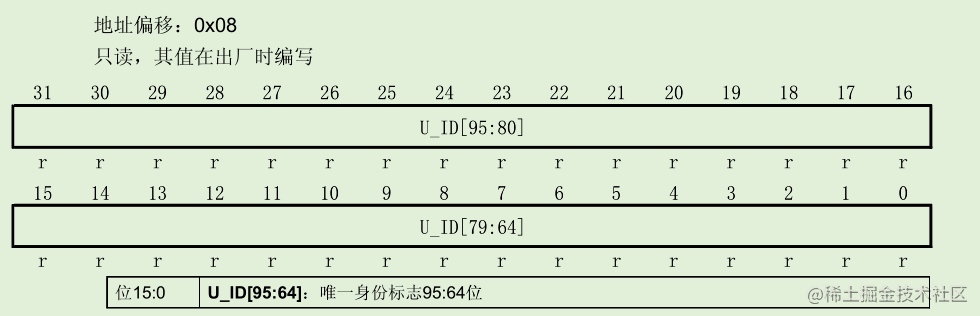

??96位的產品唯一身份標識所提供的參考號碼對任意一個STM32微控制器,在任何情況下都是唯一的。用戶在何種情況下,都不能修改這個身份標識。
??這個96位的產品唯一身份標識,按照用戶不同的用法,可以以字節(8位)為單位讀取,也可以以半字(16位)或者全字(32位)讀取。
??不僅可以讀取到芯片的ID,還能讀出芯片的存儲器容量。
??芯片型號也同樣可以讀出來。
下面就通過代碼來讀取這幾個數據。
//讀取芯片ID
void GetChipID ( void )
{
u32 CpuID[3]; //小端模式
CpuID[0] = * ( vu32 * ) ( 0x1ffff7e8 ); //高32位地址
CpuID[1] = * ( vu32 * ) ( 0x1ffff7ec ); //中32位地址
CpuID[2] = * ( vu32 * ) ( 0x1ffff7f0 ); //低32位地址
printf ( "此芯片唯一ID為:0x%x-%x-%x rn", CpuID[0], CpuID[1], CpuID[2] );
}
//獲取芯片Flash大小
void GetFlashSize ( void )
{
u16 stm32_Flash_Size;
stm32_Flash_Size = * ( u16 * ) ( 0x1FFFF7E0 ); //閃存容量寄存器
printf ( "芯片閃存容量大小為:%x rn", stm32_Flash_Size );
}
//讀取芯片型號
void Main_Chip_Type(void)
{
u32 type;
type = *( unsigned int * )( 0xE0042000 ); //MCU ID
printf ( "芯片型號為:0x%x rn", type );
}
int main ( void )
{
NVIC_PriorityGroupConfig ( NVIC_PriorityGroup_2 );
uart_init ( 115200 );
delay_init(); //延時函數初始化
LED_Init(); //初始化與LED連接的硬件接口
GetChipID();
GetFlashSize();
Main_Chip_Type();
while(1);
}
通過串口打印出芯片的ID
此芯片唯一ID為: 0x66eff51-51578248-87074312
芯片閃存容量大小為: 40
芯片型號為: 0x20036410
然后通過單步調試,直接觀察內存中的數據。
然后觀察內存中地址0x1FFFF7E0開始的數據
??可以看出0x1FFFF7E0開始的16位數據為0x0040換算為10進制數據就是64,說明當前用的芯片的容量是64K。接下來從0x1ffff7e8地址開始的12個字節,也就是96位存儲的就是芯片的ID。內存中ID號存儲為低位在前高位在后,而打印出來的數據是高位在前,低位在后。打印的前32位是 06 6e ff 51對應在內存中的存儲順序51應該是第一位,06是最后一位。
??最后在0xE0042000地址查看單片機的型號。
??低12位數據是 0x410,也就是設備編碼為0x410,通過對比文檔可以看出這個是中容量產品。高16位是0x2003,對比文檔可以看出,這個是中容量產品,版本號為Y。
??由于這些ID號都存儲在指定的內存地址中,而系統沒有提供專用的讀取這些ID號的函數,所以讀取數據的時候,只能通過指針的方式去讀取,首先將數據加一級指針轉換為地址,然后加二級指針,表示讀取當前地址中存儲的內容。這種操作方法在庫函數的頭文件中使用的比較多。比如在stm32f10x.h中就可以看到對GPIOA的定義。
#define PERIPH_BASE ((uint32_t)0x40000000) /*!< Peripheral base address in the alias region */
#define APB2PERIPH_BASE (PERIPH_BASE + 0x10000)
#define GPIOA_BASE (APB2PERIPH_BASE + 0x0800)
#define GPIOA ((GPIO_TypeDef *) GPIOA_BASE)
typedef struct
{
__IO uint32_t CRL;
__IO uint32_t CRH;
__IO uint32_t IDR;
__IO uint32_t ODR;
__IO uint32_t BSRR;
__IO uint32_t BRR;
__IO uint32_t LCKR;
} GPIO_TypeDef;
將地址值逐個替換后為 #define GPIOA ((GPIO_TypeDef *) 0x4001 0800),相當于在 0x4001 0800 地址處定義了GPIOA的結構體。查閱芯片資料可知,GPIOA的起始地址就是0x4001 0800。
這樣操作GPIOA的的時候就和上面讀取ID的方法是一樣的,相當于直接讀寫對應地址中的值。
