一、網卡基礎知識

1.網卡芯片與開發板的連接方式

總線式連接方式，使用SROM總線接口。

開發板核心板，使用SROM控制器的bank1。因此有效地址是0x8800_0000 – 0xffff_ffff。

開發板上DM9000的連接。使用16-bit數據連接方式

網卡芯片有CS引腳，（CS就是chip_select，選線信號，主機向CS發送有效信號則從機芯片工作，主機向CS發送無效信號則從機芯片不工作）。這個引腳要接soc的srom控制器的片選引腳。

主機s5pv210的srom控制器每一個bank都有一個片選信號CSn（n=0-5），這里接CSn1，說明DM9000接的是srom的bank1。

所以，可以得到DM9000的總線基地址是0x8800_0000。

DM9000的CMD引腳，并接到了210的ADDR2引腳上。為低，表示16位數據線上發送的是地址，為高，表示16位數據線上發送的數據。因此，地址和數據是復用的。

也就是如果要往 DM9000的 0x04地址寫入數據a。那么要執行以下兩步

第一步:

ADDR2拉低，16位數據寫0x04。

也就是

網線有8根線，但是實際只有4根有效通信線，另外4根都是GND，用來抗干擾的。4根通信線中管發送的是有2根（TX-和TX+），管接收的2根（RX+和RX-），因為網上傳輸?shù)氖?a href="http://www.nncyjs.com/zhuanti/zrnb14" style="color:#4595e6;" target="_blank">差分信號。

210有SROM控制器，

2.Soc的SROM控制器

Bank和網卡芯片的CS引腳（SROM就是SRAM/ROM）。Soc的srom控制器其實就是soc提供的對外總線式連接sram/rom的接口。如果soc要外部外接一些sram/rom類的存儲芯片（或者偽裝成srom接口的芯片，如網卡芯片）就要通過srom控制器來連接。

SROM控制器有6個bank，地址和數據都是共有的，但是片選信號不是共用的。因此外部的SROM器件通過連接到自己的片選信號是否有效，從而決定地址和數據是否可用。

網卡接在srom中好處就是網卡芯片好像一個存儲芯片一樣，被擴展在soc的一個地址空間中，這樣soc就可以直接用一個地址來訪問網卡芯片的內部寄存器。

1)網卡芯片內部寄存器使用相對地址訪問

網卡芯片內部很多寄存器有一個地址，這個地址是從0x00開始的，但是實際上soc不能用0地址去訪問這個網卡的芯片的內部寄存器。

所以soc訪問網卡芯片0地址寄存器的地址應該是：起始地址 + 0x00。其中起始地址就是網卡芯片對應接在srom控制器的bankn對應的基地址。

如使用的九鼎開發板，網卡芯片接在bank0，基地址就是0x8000_0000。那么soc使用0x8000_0000訪問網卡芯片的0地址寄存器，使用0x8000_0004訪問4地址的寄存器。

2)主機soc上網

其實就是操控網卡芯片內部的寄存器、緩沖區等資源來上網的。也就是soc是通過網卡芯片來間接上網的。

3)總結

實際上也是一種總線式連接方式。優勢是soc內部不需要內置網卡控制器，所有的SFR全都在外部網卡芯片中，而且還可以通過地址直接訪問（IO與內存統一編址），不用像NAND/SD接口一樣使用時序來訪問。

從邏輯上看，網卡更像是soc內部串口等模塊。

二、Uboot中驅動文件

在drivers/net目錄下，有很多網卡驅動芯片，對于開發板使用的是DM9000，所以要查看dm9000.h和dm9000.c。這些驅動代碼來自于linux kernel源代碼。

這個驅動代碼是linux內核中設計好的，因此不用修改，在uboot中可以直接使用的。而且因為linux驅動設計的很合理（數據和代碼是分開的，這樣驅動主要是代碼，數據是由硬件開發板中的接法決定，數據由一定的數據結構提供），所以驅動本身具有可移植性。

網卡移植的關鍵：初始化

Uboot在第二階段init_sequences中進行了一系列的初始化，其中就有網卡芯片的初始化。這個初始化是關鍵，在這里的初始化中只要將網卡芯片正確的初始化了，則網卡芯片就能正常工作。

在board/Samsung/smdkc110/smdkc110.c中的board_init函數，就對dm9000進行了初始化。

被注釋掉的是三星提供的uboot中的代碼，后面新增的是修改的代碼。在三星原版中，使用的是SROM的bank5，但是開發板使用的是bank1，因此要對SROM控制器的bank1進行初始化。

SROM_BW設置SROM控制器的總配置。每4個位控制一個bank，對于使用的bank1，操作7-4位。因此要對這幾位進行操作。

網卡工作在16-bit模式，所以  DataWidth1為1 。

原理圖連接時，srom控制器的數據data15-0接到網卡的data15-0，所以是以字節對齊的，所以AddrMode1 為1。

至于第7位和第6位，和時序相關。這里都設置為1。

SROM_BCx, 設置各個bank的時序信息。

MP0_1CON寄存器，配置SROM控制器的GPIO的片選功能。將7-4位設置為0x20，表示MP01_1管腳為srom的bank1的片選引腳。

照理來說，還需要設定SROM控制器的地址和數據的GPIO的功能，但是對應的GPIO功能默認為就是SROM的地址和數據功能，因此可以不用設置。

基地址的配置

在smdkv210single.h中，關于DM9000有如下的宏定義。

表示基地址是0XA800_0000（因為使用的是bank5），CMD線接在了ADDR1。

根據所用開發板，修改為如下

基地址為0x8800_0000（bank1），CMD線接在了ADDR2，所以數據的地址是基地址+4。

但是上面這樣，是不工作的。

需要將CONFIG_DM9000_BASE 定義為 0x88000300。

修改為88000300的原因，應該是和DM9000的芯片有關系，內部寄存器的偏移不是以0地址作為偏移，而是以0x300地址為偏移的。

Uboot中使用ping命令，測試網卡移植是否成功。

如果移植出現以下信息，說明SROM控制器的寄存器配置不正確。檢查dm9000_pre_init函數（board/Samsung/smdkc110/smdkc110.c），寄存器設置是否正確。

三、Linux網卡驅動的典型工作方式

在linux系統中，網卡是一個設備，這個設備驅動工作后會生成一個設備名叫ethn(n是0、1、2……)，無線網卡名字一般叫wlan0、wlan1……。

然后linux系統用一些專用命令來操作網卡，如ifconfig命令。

Linux下的應用程序如何使用網卡驅動來進行網絡通信？最通用的方法就是socket借口。Linux系統中有一系列的API和庫函數，提供了一個socket編程接口，linux下的應用程序都是通過socket來實現上網的，socket內部就是間接調用網卡驅動實現網絡通信的。

Linux設計是非常完備的，應用層和驅動層是嚴格分離的。也就是說寫網絡編程應用層的人根本不用管驅動，只要會用socket接口即可；寫底層驅動的人根本不用管應用層，只要面向linux的網絡驅動框架模型即可。

Ping這樣的命令實現的代碼就是網絡應用的應用程序，像dm9000.h和dm9000.c這樣的代碼屬于驅動程序。在uboot中應用是直接調用驅動實現的，也就是說ping命令內部是直接調用了dm9000的網卡驅動中的函數來實現。

1.    Uboot的ping命令實現

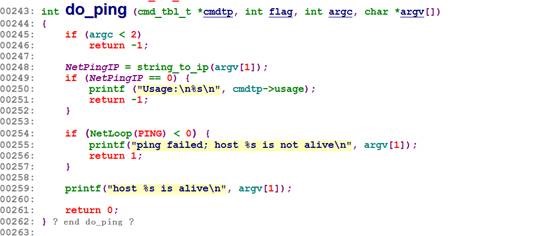

實現函數是do_ping，在common/cmd_net.c中。

使用string_to_ip函數將輸入的ip地址轉化為IPaddr_t類型值。

然后調用NetLoop函數（netnet.c中）

函數前面的部分，都是在構建ping的包。

構建好后，使用PingStart函數（netnet.c），準備發送ping包。

最后調用PingSend函數（netnet.c），將包發出去。

前面在構建數據，最后使用ArpRequest函數（netnet.c），將ARP包發送。因為ping使用的是ARP包。

函數在之前也在做數據的處理，最后調用eth_send函數（drivers/net/dm9000x.c中），將數據包發送出去。可以看出，這個函數是和具體的網卡芯片有關的。

這個函數，將指定的包，發送給DM9000網卡，網卡在將該包發送到網絡中。

這樣，就完成了ping的ARP包的發送。

剩下，就是要接收從網絡回發的ARP包。

在net_loop函數的后面，調用eth_rx函數（drivers/net/dm9000x.c中）對網絡數據包進行接收。可以看出這個接收函數和具體網卡有關的。

四、啟動內核

使用tftp命令，將鏡像下載到內存中，然后使用bootm命令運行內核。

但是要將串口改為串口2。

而且啟動參數設置要如下：
