第一部分 創建庫函數工程

1、創建文件目錄

BSP文件夾中存放自定義底層驅動程序文件；

IAR文件夾存放IAR工程文件；

LIB 文件夾中引入C 語言自己的庫函數；

USR 文件夾中存放自定義主程序及數據庫頭文件等；

Readme 文件夾中存放自定義程序設計說明文件；

2、將STM8庫函數文件拷貝入LIB文件夾

鏈接：

https://pan.baidu.com/s/1llVx9meEhhk0VYKbsKzLxwpan.baidu.com

提取碼：iy3v

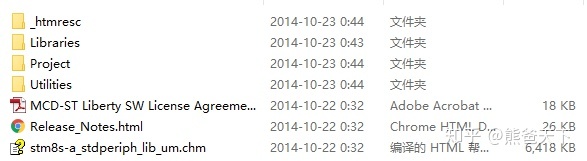

下載解壓后進入官方庫函數目錄：

打開LibrariesSTM8S_StdPeriph_Driver文件夾,找到inc 和src文件夾

就是我們的官方庫文件啦

將其拷貝到我們的LIB下:

inc文件夾是.h文件集合

src文件夾是.c文件集合

3、將STM8中斷入口文件拷貝入U(xiǎn)SR文件夾

STM8S_StdPeriph_LibProjectSTM8S_StdPeriph_Template文件夾下拷貝如下文件

將stm8s_it.c、stm8s_it.h拷貝到USR文件夾下

4、將stm8s_conf.h（目錄文件）拷貝到LIB文件夾下

STM8S_StdPeriph_LibProjectSTM8S_StdPeriph_Template文件夾下拷貝如下文件

將stm8s_conf.h（目錄文件）拷貝到LIB文件夾下

關于stm8s_conf.h的介紹：

stm8s_conf.h是官方固件庫頭文件的集合，如果不需要某個方面的功能，可以將對應頭文件的聲明注釋掉。

5、打開IAR新建工程

記得把工程放入IAR文件夾下

6、將工程文件結構與IAR工程結構對應起來

IAR文件夾是存工程的，不需要添加

7、往工程樹中添加文件

①、往USR中添加stm8s_it.c（不需要添加.h）

②、LIB中添加stm8s_conf.h

8、保存工程到IAR文件夾下

9、在IAR工程中創建main.c

添加入工程中USR樹下

10、創建pbdata.h pbdata.c文件并添加入U(xiǎn)SR文件夾下

（這兩個文件用來存儲公共函數）

解決公共調用函數重復調用問題，可以這樣定義頭文件

11、配置工程設置

①、選定MCUi型號

②、選定調試方式

③、選定編譯輸出格式

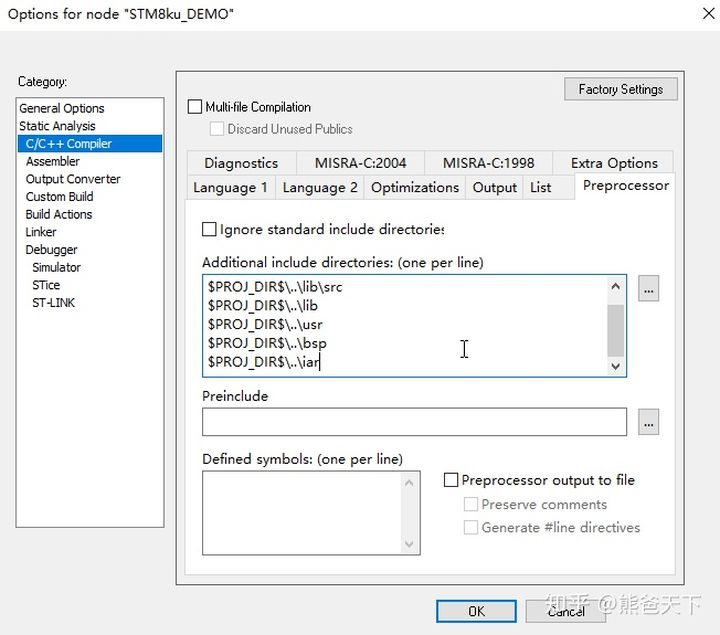

④、?設置工程調用目錄?

$PROJ_DIR$..libinc
$PROJ_DIR$..libsrc
$PROJ_DIR$..lib

$PROJ_DIR$..usr

$PROJ_DIR$..bsp

$PROJ_DIR$..iar

12、在main.c中寫main函數

13、在pbdata.h中包含 stm8.h

14、在 stm8.h中選中我們用的芯片

15、嘗試編譯，至此一個庫函數工程已經搭建完成

最終目錄如下：

16、為了完善工程，我們需要一個斷言函數來為程序提供參數檢查

#include "pbdata.h"int main(void){

    //main}/*斷言函數：它的作用是在編程的過程中為程序提供參數檢查*/#ifdef USE_FULL_ASSERTvoid assert_failed(u8* file,u32 line){

  while(1)

  {

  }}#endif

17、其實我們還沒有引用官方功能庫文件，可以用什么引用什么，引用方法如下：

在LIB里添加對應的庫文件的.c文件就可以了

18、我們自己寫的代碼放在哪？

例如我們要寫一個led驅動，創建led.h 和led.c文件，然后放入BSP文件夾下，同時將led。c引入工程樹下BSP下。

在led.h中要也要這樣定義頭文件

#ifndef _LED_H#define _LED_H#include "stm8s.h"#endif

在led.c中引用pbdata.h，而在pbdata.h中引用led.h

CSDN-專業IT技術社區-登錄blog.csdn.net

第二部分 GPIO庫 （gpio.c）

1、GPIO_Init(GPIOx,GPIO_Pin,GPIO_Mode) // GPIO初始化

其中GPIO_Pin

其中GPIO_Mode

GPIO_Init(GPIOA, GPIO_PIN_LNIB, GPIO_MODE_IN_FL_NO_IT);

2、GPIO_DeInit(GPIOx) //GPIO回復初始狀態

注意：復位狀態下，所有的引腳都是懸浮輸入模式

GPIO_DeInit(GPIOA);

3、GPIO_Write(GPIOx,PortVal) //GPIO按組寫值

GPIO_Write(GPIOA, 0x00);

4、GPIO_WriteHigh(GPIOx,PortPins) //GPIO按引腳號寫1

GPIO_WriteHigh(GPIOA, GPIO_PIN_0);

5、GPIO_WriteLow(GPIOx,PortPins) //GPIO按引腳號寫0

6、GPIO_WriteReverse(GPIOx,PortPins)

7、GPIO_ReadInputData(GPIOx) //讀取GPIO輸入寄存器值

u8 port_value;port_value = GPIO_ReadInputData(GPIOA);

8、GPIO_ReadOutputData(GPIOx) //讀取GPIO輸出寄存器值

u8 port_value;port_value = GPIO_ReadOutputData(GPIOA);

9、GPIO_ReadInputPin(GPIOx,GPIO_Pin) //讀取GPIO輸入寄存器特定引腳位的值

10、GPIO_ExternalPullUpConfig(GPIOx,GPIO_Pin,NewState)

//設置某引腳使能上拉電阻

NewState：ENABLE或者DISABLE

第三部分 時鐘控制庫 (clk.c)

1、CLK_DeInit() //恢復相關的時鐘寄存器到默認值

CLK_DeInit();

2、CLK_HSECmd(NewState) //啟動或者關閉外部高速振蕩器（HSE)

NewState：ENABLE或者DISABLE

3. CLK_HSICmd(NewState) //啟動或者關閉內部高速振蕩器（HSI)

4. CLK_LSICmd(NewState) //啟動或者關閉內部低速振蕩器（LSI)

5. CLK_CCOCmd(NewState) //啟動或者關閉內部時鐘輸出功能

6. CLK_ClockSwitchCmd(NewState) //啟動或者關閉內部時鐘切換

7. CLK_FastHaltWakeUpCmd(NewState) //啟動或者關閉快速喚醒功能

8. CLK_SlowActiveHaltWakeUpCmd(NewState) //啟動或者關閉活躍停機模式下的電壓調節器

9.CLK_ITConfig(CLK_IT,NewState) //啟動或者關閉指定的時鐘中斷

其中CLK_IT的取值：

10. CLK_ClockSwitchConfig(CLK_SwitchMode,CLK_NewClock,ITState,CLK_CurrentClockState) //系統時鐘切換配置

其中：

CLK_SwitchMode：切換模式（MANUAL和AUTO兩種方式）

CLK_NewClock：DISABLE或者ENABLE

ITState：DISABLE或者ENABLE

CLK_CurrentClockState：DISABLE或者ENABLE

11、CLK_HSIPrescalerConfig(HSIPrescaler) //配置內部高速振蕩器（HSI）的分頻器

其中：HSIPrescaler取值

12、CLK_CCOConfig(CLK_CCO) //配置時鐘輸出腳（CCO）的時鐘源

其中CLK_CCO：

13、CLK_PeripheralClockConfig(CLK_Peripheral,NewState)

//啟動或者關閉指定的外設時鐘

其中CLK_Peripheral取值：

CLK_PERIPHERAL_I2C

CLK_PERIPHERAL_SPI

CLK_PERIPHERAL_UART1 ~3

CLK_PERIPHERAL_TIMER1 ~6

CLK_PERIPHERAL_AWU

CLK_PERIPHERAL_ADC

CLK_PERIPHERAL_CAN

14. CLK_SYSCLKConfig(CLK_Prescaler) //配置系統時鐘分頻器

其中CLK_Prescaler的值：

15、CLK_SWIMConfig(CLK_SWIMDivider) //配置SWIM時鐘分頻器

其中：

16、CLK_CANConfig(CLK_CANDivider) //配置CAN時鐘頻率

其中:

17、 CLK_ClockSecuritySystemEnable() //啟用時鐘安全系統

19. CLK_AdjustHSICalibrationValue(CLK_HSICalibrationValue)

//修復內部高速振蕩器頻率

20.CLK_GetClockFreq() //獲取系統時鐘頻率

u32 u32_clk_freq;
u32_clk_freq = CLK_GetClockFreq();

21. CLK_GetSYSCLKSource() //獲取系統時鐘源

22. CLK_GetFlagStatus //獲取系統時鐘標志狀態

23. CLK_GetITStatus(CLK_IT) //獲取系統時鐘中斷標志狀態

其中：

24.CLK_ClearITPendingBit(CLK_IT) //清除系統時鐘中斷標志狀態

CLK_ClearITPendingBit(CLK_IT_CSSD);
