數據表只是一個入門，要深入開發，需要學習用戶指南
數據表的了解

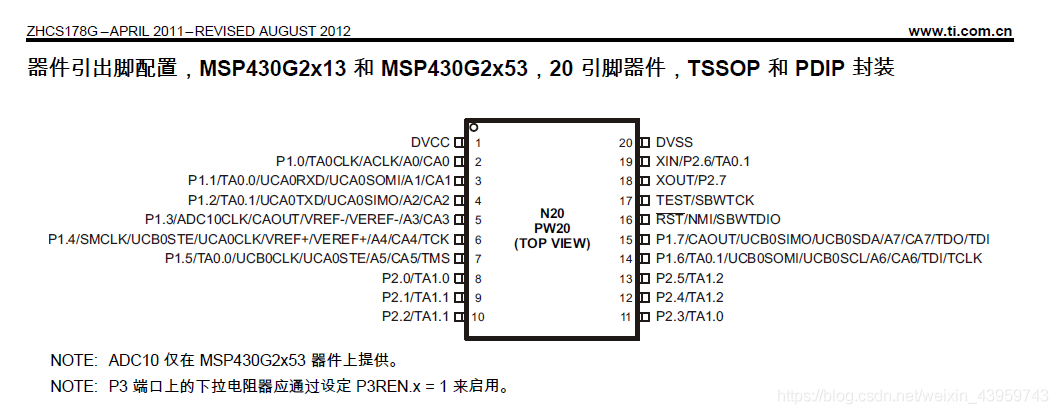

需要關注的第一個知識點是2553的引腳排列
在板子上插了一塊20引腳的雙列直插的M430G2553，它的引腳排列如圖所示，
1腳 DVVC是電源引腳 20腳DVSS是接地引腳
有幾個腳可能不能隨意使用 分別是:16腳17腳19腳 和18腳分別是外接晶振的引腳，這兩個引腳一般可以接上一只32.768kHZ的晶振，如果使用片內的振蕩器，而無需使用外接晶振的時候，這兩只腳還可以被我們利用為P2.6、P2.7 19腳還可以成為定時器的一個引腳
接下來看一下Msp430G2553的內部功能框圖
上圖是時鐘系統 ACLK SMCLK MCLK是不同頻率的時鐘 其中MCLK是單片機內部專用時鐘
上圖是比較器，可理解為電壓比較器，超過某個電壓是一個值，低于某個電壓是另外一個值
上圖是看門狗，看門狗具有使處于非正常狀態的單片機復位的一個功能，在利用G2553設計的時候，一般我們需要打開看門狗，看門狗除了避免程序跑飛外，也可以用做第三組定時器。
上面是兩個定時器，他們功能差不多
通用串行接口，包括同步和異步
接下來是各引腳的詳細，可以發現，有的一個引腳有若干功能，這個需要我們?cè)诰幊淌沁M(jìn)行選擇。
用戶指南
因?yàn)檫@個手冊適用相同類型單片機的不同型號，這里只說在MSP430用的比較多的
第5節，Basic Clock Module+（基本的時鐘模塊）
第8節，Digital I/O
第12節，Timer_A G2553沒有帶Timer_B這個單元，所以暫時不管第13節
第15、16、17節，關于通用接口的介紹
第22節，模數轉換單元

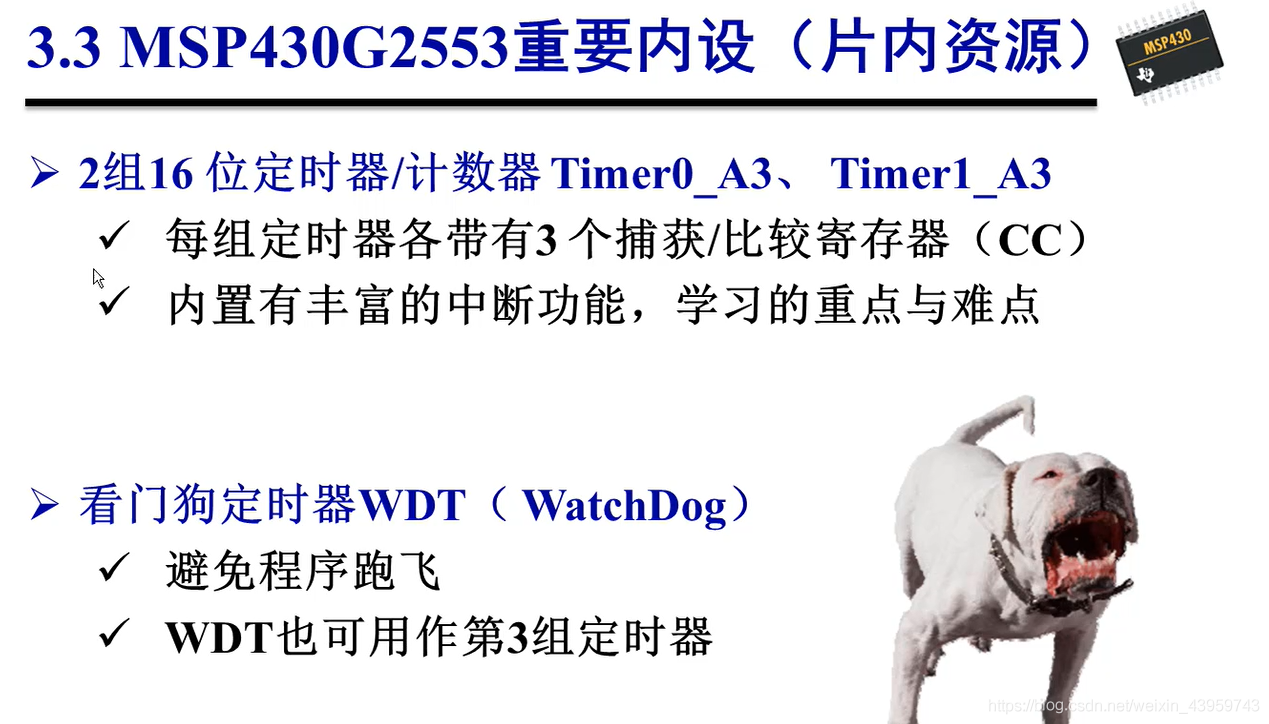

MSP430G2553重要內設
