2021年01月25日 | ADC,DMA,多路,單次/連續轉換

發布者:初入茅廬 來源: eefocus關鍵字:ADC  DMA  多路  連續轉換 手機看文章 掃描二維碼
隨時隨地手機看文章

今天回答一個朋友的問題吧,ADC如何使用DMA采集多通道模擬電壓。


1寫在前面

這個問題其實之前寫過一些相關文章,原理我之前也有相關描述。如果想要徹底弄明白其原理,建議閱讀《參考手冊》、結合標準外設庫來理解。


現在很多人習慣使用STM32CubeMX來直接生成初始化代碼,如果沒有掌握STM32CubeMX、HAL庫,使用STM32CubeMX生成的代碼,或許就不能滿足你的應用。


同時,STM32CubeMX生成的代碼,想要根據代碼進一步了解其原理,其實很難


ADC轉換一些基礎原理,我這里就不過多描述了,請直接看下面標準外設庫源碼、及后面給的注釋。


下面寫2點:ADC軟件單次觸發轉換,和連續轉換。

2ADC,DMA,單次觸發轉換

這里以ADC,使用DMA,通過軟件單次觸發轉換為例。主要需注意幾個相關參數即可。

1.GPIO配置

2.DMA配置

3.ADC配置

4.ADC單次觸發轉換

5.源代碼

/* 靜態變量 ------------------------------------------------------------------*/

static volatile uint16_t sADC_Buf[3];


/************************************************

函數名稱 : ADC_GPIO_Configuration

功    能 : ADC引腳配置

參    數 : 無

返 回 值 : 無

作    者 : strongerHuang

*************************************************/

void ADC_GPIO_Configuration(void)

{

  GPIO_InitTypeDef GPIO_InitStructure;


  /* 使能時鐘 */

  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);


  GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;

  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;                      //模擬輸入

  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL ;

  GPIO_Init(GPIOA, &GPIO_InitStructure);

}


/************************************************

函數名稱 : ADC_DMA_Configuration

功    能 : ADC DMA配置

參    數 : 無

返 回 值 : 無

作    者 : strongerHuang

*************************************************/

void ADC_DMA_Configuration(void)

{

  DMA_InitTypeDef DMA_InitStructure;


  /* 使能時鐘 */

  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA2, ENABLE);


  /* 配置DMA */

  DMA_InitStructure.DMA_Channel = DMA_Channel_0;

  DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)(&(ADC1->DR));//外設地址

  DMA_InitStructure.DMA_Memory0BaseAddr = (uint32_t)(&sADC_Buf[0]);  //內存地址

  DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;            //傳輸方向:外設 -> 內存

  DMA_InitStructure.DMA_BufferSize = 3;                              //傳輸長度

  DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;   //外設遞增:關閉

  DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;            //內存遞增:打開

  DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;

  DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;//數據寬度

  DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;                      //正常模式

  DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;              //優先級

  DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;

  DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_HalfFull;

  DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;

  DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;

  DMA_Init(DMA2_Stream0, &DMA_InitStructure);

}


/************************************************

函數名稱 : ADC_Configuration

功    能 : ADC參數配置

參    數 : 無

返 回 值 : 無

作    者 : strongerHuang

*************************************************/

void ADC_Configuration(void)

{

  ADC_InitTypeDef       ADC_InitStructure;

  ADC_CommonInitTypeDef ADC_CommonInitStructure;


  /* 使能時鐘 */

  RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);


  /* ADC配置 */

  ADC_CommonInitStructure.ADC_Mode = ADC_Mode_Independent;

  ADC_CommonInitStructure.ADC_Prescaler = ADC_Prescaler_Div2;

  ADC_CommonInitStructure.ADC_DMAAccessMode = ADC_DMAAccessMode_Disabled;

  ADC_CommonInitStructure.ADC_TwoSamplingDelay = ADC_TwoSamplingDelay_5Cycles;

  ADC_CommonInit(&ADC_CommonInitStructure);


  ADC_InitStructure.ADC_Resolution = ADC_Resolution_12b;

  ADC_InitStructure.ADC_ScanConvMode = ENABLE;                       //瀏覽模式(多通道)

  ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;                //連續轉化模式

  ADC_InitStructure.ADC_ExternalTrigConvEdge = ADC_ExternalTrigConvEdge_None;

  ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_T1_CC1;

  ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;             //數據右對齊

  ADC_InitStructure.ADC_NbrOfConversion = 3;                         //轉換通道數

  ADC_Init(ADC1, &ADC_InitStructure);


  /* 通道配置 */

  ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 1, ADC_SampleTime_3Cycles);

  ADC_RegularChannelConfig(ADC1, ADC_Channel_2, 2, ADC_SampleTime_3Cycles);

  ADC_RegularChannelConfig(ADC1, ADC_Channel_3, 3, ADC_SampleTime_3Cycles);


  ADC_DMARequestAfterLastTransferCmd(ADC1, ENABLE);


  ADC_DMACmd(ADC1, ENABLE);                                          //使能ADC的DMA功能

  ADC_Cmd(ADC1, ENABLE);                                             //使能ADC

}


/************************************************

函數名稱 : ADC_Initializes

功    能 : ADC初始化

參    數 : 無

返 回 值 : 無

作    者 : strongerHuang

*************************************************/

void ADC_Initializes(void)

{

  ADC_GPIO_Configuration();

  ADC_DMA_Configuration();

  ADC_Configuration();

}


/************************************************

函數名稱 : ADC_Get

功    能 : 轉換

參    數 : 無

返 回 值 : 無

作    者 : strongerHuang

*************************************************/

void ADC_Get(void)

{

  DMA_Cmd(DMA2_Stream0, DISABLE);                                    //關閉DMA

                                                                     //內存地址

  DMA_MemoryTargetConfig(DMA2_Stream0, (uint32_t)sADC_Buf, DMA_Memory_0);

  DMA_ClearFlag(DMA2_Stream0, DMA_FLAG_TCIF0);                       //清除標志位

  DMA_Cmd(DMA2_Stream0, ENABLE);                                     //使能DMA


  ADC_SoftwareStartConv(ADC1);                                       //啟動轉換


  while(RESET == DMA_GetFlagStatus(DMA2_Stream0, DMA_FLAG_TCIF0));   //等待轉換完成


  //得到3條通道轉換結果:sADC_Buf

  //進行相關換算,處理...

}


提示:以上源代碼只為方便學習和理解,請結合實際應用修改、或增減代碼。


3ADC,DMA,連續轉換

我這里寫的連續,是ADC連續轉換,同時,DMA循環存儲。大部分配置和上面差不多,這種方式也用的比較多,寫給大家。

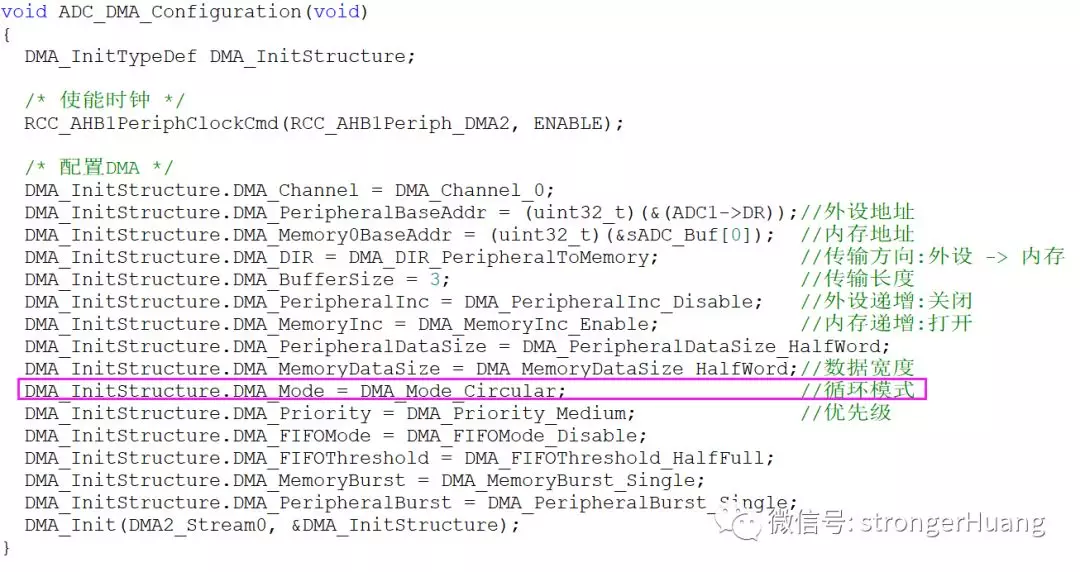

1.DMA配置

2.ADC配置

3.源代碼



/* 靜態變量 ------------------------------------------------------------------*/

static volatile uint16_t sADC_Buf[3];


/************************************************

函數名稱 : ADC_GPIO_Configuration

功    能 : ADC引腳配置

參    數 : 無

返 回 值 : 無

作    者 : strongerHuang

*************************************************/

void ADC_GPIO_Configuration(void)

{

  GPIO_InitTypeDef GPIO_InitStructure;


  /* 使能時鐘 */

  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);


  GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;

  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;                      //模擬輸入

  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL ;

  GPIO_Init(GPIOA, &GPIO_InitStructure);

}


/************************************************

函數名稱 : ADC_DMA_Configuration

功    能 : ADC DMA配置

參    數 : 無

返 回 值 : 無

作    者 : strongerHuang

*************************************************/

void ADC_DMA_Configuration(void)

{

  DMA_InitTypeDef DMA_InitStructure;


  /* 使能時鐘 */

  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA2, ENABLE);


  /* 配置DMA */

  DMA_InitStructure.DMA_Channel = DMA_Channel_0;

  DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)(&(ADC1->DR));//外設地址

  DMA_InitStructure.DMA_Memory0BaseAddr = (uint32_t)(&sADC_Buf[0]);  //內存地址

  DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;            //傳輸方向:外設 -> 內存

  DMA_InitStructure.DMA_BufferSize = 3;                              //傳輸長度

  DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;   //外設遞增:關閉

  DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;            //內存遞增:打開

  DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;

  DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;//數據寬度

  DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;                    //循環模式

  DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;              //優先級

  DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;

  DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_HalfFull;

  DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;

  DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;

  DMA_Init(DMA2_Stream0, &DMA_InitStructure);

}


/************************************************

函數名稱 : ADC_Configuration

功    能 : ADC參數配置

參    數 : 無

返 回 值 : 無

作    者 : strongerHuang

*************************************************/

void ADC_Configuration(void)

{

  ADC_InitTypeDef       ADC_InitStructure;

[1] [2]
