①采用單片機設計電子溫度計，選擇適合的感溫元件，溫度測量范圍-50℃～110℃；

②測量誤差小于0.1℃；

③LED數碼直讀顯示；

1.2總體方案分析

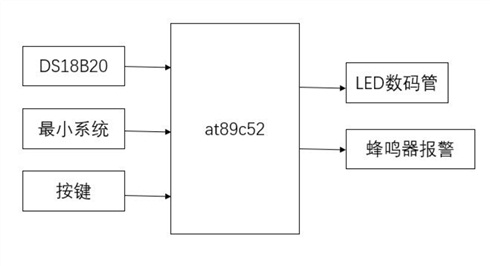

在單片機電路設計中，大多都是使用傳感器，所以本次設計采用溫度傳感器DS18B20。整個系統由單片機控制，溫度傳感器采用DS18B20。DS18b20采用單總線方式與單片機相連.把采集到得溫度信息傳給單片機。單片機采集到的溫度輸出到四個數碼管上進行顯示。當四位數碼管顯示的溫度超過上限值時可以實現報警功能。系統總體方案如圖1-1所示。

圖1-1 系統總體方案

2 電路設計2.1電路原理圖

電路原理圖如圖2-1所示；

圖2-1 電路原理圖

2.2電路PCB圖

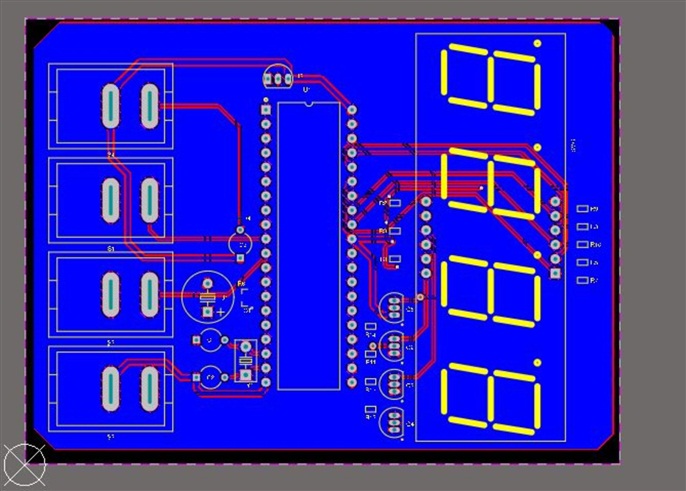

電路PCB圖底層如圖2-2所示；

圖2-2 電路PCB底層圖

電路PCB頂層如圖2-3所示；

圖2-3 電路PCB頂層圖

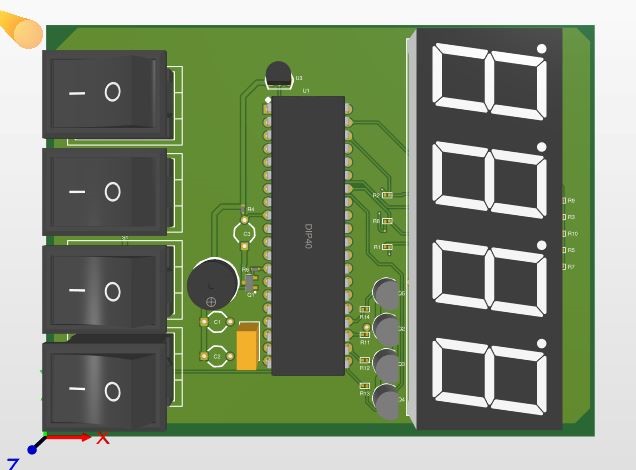

電路PCB3D圖如2-4所示；

圖2-4 電路PCB3D圖

2.3設計計算及分析說明2.3.1時鐘電路和復位電路

①復位電路

復位電路的基本功能是：系統上電時提供復位信號，直至系統電源穩定后，撤銷復位信號。在本系統中，上電復位采用電平方式開關復位。上電復位采用RC電路，其中電容為10uF，電阻為10K。

②晶振電路

單片機系統里晶振的作用非常大，它結合單片機內部的電路，產生單片機所必須的時鐘頻率，單片機的一切指令的執行都是建立在這個基礎上的，晶振提供的十種頻率越高，單片機運行的速度也就越快。單片機的晶振頻率應低于40MHZ，本設計中采用的晶振頻率為11.0592MHZ，在晶振上并聯兩個30pF電容。

時鐘電路和復位電路如圖2-5所示。

圖2-5 電路和復位電路圖

2.3.2溫度采集電路

DS18B20溫度傳感器是一種改進型智能溫度傳感器，與傳統的熱敏電阻等測溫元件相比，它能直接讀出被測溫度，并且可根據實際要求通過簡單的編程實現９～１２位的數字值讀數方式。DS18B20的性能特點如下：
    ①獨特的單線接口僅需要一個端口引腳進行通信；
    ②多個DS18B20可以并聯在惟一的三線上，實現多點組網功能；
    ③無須外部器件；
    ④可通過數據線供電，電壓范圍為3.0~5.5Ｖ；
    ⑤零待機功耗；
    ⑥溫度以９或１２位數字；
    ⑦用戶可定義報警設置；
    ⑧報警搜索命令識別并標志超過程序限定溫度（溫度報警條件）的器件；
    ⑨負電壓特性，電極接反時，溫度計不會因發熱而燒毀，只是不能正常工作。溫度采集電路如圖2-6所示。

圖2-6 溫度采集電路圖

DS18B20測溫原理如圖2.7所示。圖中低溫度系數晶振的振蕩頻率受溫度影響很小，用于產生固定頻率的脈沖信號送給計數器1。高溫度系數晶振隨溫度變化其振蕩率明顯改變，所產生的信號作為計數器2的脈沖輸入。計數器1和溫度寄存器被預置在－55℃所對應的一個基數值。計數器1對低溫度系數晶振產生的脈沖信號進行減法計數，當計數器1的預置值減到0時，溫度寄存器的值將加1，計數器1的預置將重新被裝入，計數器1重新開始對低溫度系數晶振產生的脈沖信號進行計數，如此循環直到計數器2計數到0時，停止溫度寄存器值的累加，此時溫度寄存器中的數值即為所測溫度。圖中的斜率累加器用于補償和修正測溫過程中的非線性，其輸出用于修正計數器1的預置值。

圖2-7 DS18B20測溫原理

2.3.3蜂鳴器報警電路

本設計報警系統使用蜂鳴器報警電路，在單片機程序內設置了報警溫度的上下限值,當溫度高于設定溫度上限時，蜂鳴器提示；當溫度低于設定溫度下限時，蜂鳴器也會提示。報警功能是重要功能之一,在很多應用場合下通過報警功能可以避免很多人力、財力的損失，蜂鳴器報警電路所測溫度超出上、下限溫度極限值時,為實現報警功能,設計了蜂鳴器報警電路。報警電路如圖2-8所示。

圖2-8 蜂鳴器報警電路圖

2.3.4位LED數碼管顯示電路

              在該電路中采用的是4位共陽極數碼管,通過P2.0~P2.3端來控制四位數碼管的亮滅,通過P0并行口來控制數碼管顯示的數值。使用數碼管時,采用動態掃描的方式, 動態顯示的特點是將所有位數碼管的段選線s一位數碼管有效。選亮數碼管采用動態掃描顯示。所謂動態掃描顯示即輪流向各位數碼管送出字形碼和相應的位選，利用發光管的余輝和人眼視覺暫留作用，使人的感覺好像各位數碼管同時都在顯示。LED數碼管顯示電路圖如圖2-9所示。

圖2-9 LED數碼管顯示電路圖

2.3.5按鍵控制電路

本電路具有按鍵輸入功能，當有按鍵被按下時，相對應的引腳會變成低電平，便可確定是哪一個按鈕被按下。按鍵可設定報警溫度的上限值和下限值，如果當前環境溫度不在設定范圍之內，蜂鳴器就會報警。按鍵控制電路如圖2-10所示。

圖2-10 按鍵控制電路圖

2.4電路元件選擇

由Altium Designer的bill of material功能導出得到本次設計的所有元器件，電路元器件如圖2-11所示。

圖2-11 電路元器件清單圖

3 程序3.1程序流程圖及說明3.1.1主程序

主程序設計如圖3-1所示；

圖3-1 主程序流程圖

代碼：

//主函數

void main()

{

              beep=0;

              delay(10);

              while( 1 )

              {

              tmpchange();                  //溫度變換

              if(shu==0)

              {

                      displayTemp(tmp( ));

              }

              keyscan();                                          //鍵盤掃描

              if(shu==1)

              {

                      displayTemp(count);                //設置上限溫度值

               }

              if(shu==2)

              {

                      displayTemp(alarm);              //設置下限溫度值

              }

              if(shu==3)

              {

                 shu=0;

               }

              if(temp>count||(temp              {

              beep=0;

              }

              else

              beep=1;

              }

}

3.1.2按鍵控制程序設計

在鍵盤掃描程序中，對按鍵初始化，然后判斷按鍵是否閉合，如果按鍵閉合，通過軟件延時去抖，最后通過顯示程序可以看到相應的按鍵設置值，以做下一步指示，這是最基本的人機交互模式。按鍵控制流程如圖3-2所示。

圖3-2 按鍵控制流程圖

代碼：

//鍵盤掃描函數

uint keyscan()

{

              if(key1==0)

              {

                   delay(5);

                   if(key1==0)

                   {

                            while(!key1);

                            shu++;

                    }

              }

                          if(key2==0)

                           {

                                  delay(5);

                                  if(key2==0)

                                  {

                                     while(!key2);

                                     count=count+10;

                                       if(shu==2)

                                       {

                                            alarm+=10;

                                        }

                                   }

                           }

                               if(key3==0)

                               {

                                     delay(5);

                                     if(key3==0)

                                     {

                                              while(!key3);

                                              count=count-10;

                                                           if(shu==2)

                                                {

                                                      alarm-=10;

                                                 }

                                     }

                                                    }

      return(count);

}

3.1.3DS18B20初始化程序設計

DS18B20的初始化

(1)先將數據線置高電平”1”

(2)延時(該時間要求的不是很嚴格,但是盡可能的短一點)
(3)數據線拉到低電平“0”
(4)延時750微秒(該時間的時間范圍可以從480到960微秒)
(5)數據線拉到高電平“1”
(6)延時等待(如果初始化成功則在15到60毫秒時間之內產生一個由DS18B20所返回的低電平”0”。據該狀態可以來確走它的存在,但是應注意不能無限的進行等待,不然會使程序進入死循環,所以要進行超時控制)。
(7)若CPU讀到了數據線上的低電平“0”后,還要做延時,其延時的時間從發出的高電平算起第(5)步的時間算起)最少要480微秒。
(8)將數據線再次拉高到高電平“1后結束。

DS18B20初始化程序流程圖如圖3-3所示。

圖3-3 DS18B20初始化程序流程圖

代碼：

void dsreset()//發復位

{

              uint i;

              DS=0;

              i=103;

              while(i>0)i--;

              DS=1;

              i=4;

              while(i>0)i--;

}

uchar tmpread()   //讀取一字節

{

              uchar j,k,dat;

              uint i;
