引言
Blackfin處理器是ADI公司與Intel公司于2003年4月聯合推出的一系列DSP產品，主要面向嵌入式音頻、視頻和通信等領域，除了具有強大的信號處理性能和理想的電源效率，還集成了32位的RISC精簡指令集。ADSP-BF533是目前Blackfin系列數字信號處理器中性能最高的一款，具有600MHz的主頻，雙16位的MAC(乘加器)和兩個40位的ALU(算術邏輯單元)，4個8位的視頻處理單元，8個算術寄存器，10個地址尋址單元。DSP集成了148K字節的片內RAM，并具有豐富的外部接口，如SDRAM、通用并行數據口、SPI、PPI、同步和異步串口等。

MSP430F149是工業級閃存型16位RISC MCU，具有功耗極低、片上資源豐富等特點，同樣非常適合掌上設備使用。

本系統為軟件無線電掌上設備平臺，采用了BF533+MSP430F149的雙處理器模式：BF533主要完成寬帶擴頻信號的快速捕獲跟蹤和解碼功能；MSP430完成的功能包括USB控制器接口、射頻控制和DSP引導、監控等，如圖1所示。

MSP430通過USB控制器同PC機建立通信，整個系統作為一個USB設備被PC機訪問。天線接收射頻信號進行直接下變頻，經AD轉換后進入BF533。DSP程序存放在MSP430F149片內FLASH ROM中。MSP430F149和BF533通過SPI總線連接，在解決DSP程序引導問題的同時，也實現了DSP的實時監控。

圖1  系統結構簡圖

圖2  Blackfin 引導文件生成過程

Blackfin 應用程序引導過程
開發Blackfin 應用程序的一般過程如圖2所示。
DSP應用程序編寫和調試通常在ADI公司的集成開發環境VisualDSP++下完成。在軟件設計階段，可使用硬件仿真器Summit ICE通過JTAG(邊界掃描測試接口)同目標處理器連接進行調試開發。VisualDSP++會將用戶應用程序代碼編譯生成DSP可執行文件(.DXE)，并通過JTAG口裝入目標處理器的內存。

在設計獨立的目標系統時，必須考慮用戶程序的引導方式和相應的外部存儲器，通過VisualDSP++產生與存儲器類型相應的引導文件(.LDR)，將引導文件燒錄到外部存儲器中。最后，通過某種引導模式將引導文件裝載到DSP內存并執行。

BF533內部有一段固化的引導程序(Boot ROM)，見圖3。硬件復位后進入引導進程，執行存放在Boot ROM中的引導程序。首先，通過對兩個專用引導模式選擇引腳BMODE[1:0]的采樣，決定BF533將以何種方式裝載用戶應用程序代碼/數據。然后，按照用戶選擇的格式引導應用程序并執行。

BF533共有4種程序引導模式，表1顯示了引腳BMODE[1:0]的值和引導模式的關系。
對任何一種模式，引導程序會根據模式引腳選擇的外部程序存儲器的類型，先讀出一個10個字節的文件頭(Header)。文件頭由4個字節的目的地址、4個字節的傳輸數據數量(字節數)和2個字節的控制標志組成。如果用戶程序或數據需要放在DSP內存的不同地址塊，可以采用分塊引導的方式來進行數據加載，每個塊(Block)用不同的文件頭描述。一旦所有的塊裝載完畢，處理器將結束引導進程，并從L1指令存儲器的起始地址(0xFFA00000)開始執行放在這里的用戶代碼。文件頭中控制標志描述了塊的一些屬性。圖4是引導時的數據流和文件頭格式。

圖3  Blackfin應用程序引導過程

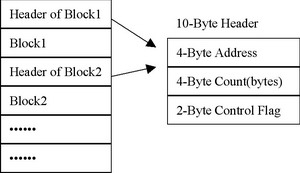

圖4  BF533的引導數據流和文件頭格式

SPI引導時序
SPI總線由三條信號線組成：串行時鐘(SCLK)、串行數據輸出(SDO)、串行數據輸入(SDI)。SPI總線可以實現多個SPI設備互相連接。提供SPI串行時鐘的SPI設備為SPI主機或主設備(Master)，其他設備為SPI從機或從設備(Slave)。將各個設備的串行時鐘引腳接在一起，主設備的數據輸出接從設備的數據輸入MOSI(Master Out Slave In)，從設備的數據輸入接主設備的數據輸出MISO(Master In Slave Out)。

由于MSP430和BF533的SPI口均可軟件配置為主或從設備，因此通過同樣的連接方法既可使BF533為主機，又可使MSP430為主機。

程序引導時，BF533是主機，串行時鐘由BF533提供，監控過程中MSP430是主機，通過SPI口控制BF533，與引導時相比，硬件連接沒有改變，只是MSP430和BF533各提供一個通用IO引腳用作握手信號，用來避免MSP430在DSP忙時中斷DSP。

在本系統中，BF533引導模式設為從16位串行SPI存儲器引導。BF533上電或硬件復位后，SPI接口默認為主模式，并提供頻率為500KHz的串行時鐘。引導時序最初的幾個周期是：從第一個SPI時鐘周期開始，BF533在MOSI引腳上產生讀SPI的串行EEPROM命令字節，其值為0x03。這個值對于SPI串行EEPROM而言，是讀存儲器命令。存儲器應從下一個時鐘節拍開始將存儲器內數據串行送到BF533的MISO引腳上。由圖4可知，首先送出的應該是塊1的目的地址信息0xFFA00000。讀出這個值之后，DSP內部會對該值進行判斷，如果目的地址不是DSP內存區域內的有效地址，BF533將重復發送讀SPI EEPROM命令字節并判斷地址有效性這一過程。如果讀入的地址有效，將會啟動讀存儲器時序，再發送一個讀SPI 串行EEPROM命令字節：先讀入文件頭，再讀入引導內容。

設計中應特別考慮MSP430軟件以確保由MSP430F149的SPI接口產生的引導時序和從EEPROM引導時的時序相同。根據筆者開發經驗，BF53x系列正式版本具有相同的SPI引導時序，但測試版本芯片的SPI時序與正式版有所差異。

DSP實時監控與程序在線升級
在DSP程序運行的過程中，通常我們需要知道它的運行狀況。因此需要建立一種機制用來實現對DSP內存區域的實時讀寫操作，即完成程序的實時監控。

在BF533應用程序設計中，設置BF533的SPI口為從模式。在引導完成之后，設置MSP430的SPI口為主模式，而引導進去的BF533用戶應用程序開始執行，從而在MSP430和BF533之間建立了主從的SPI通信。

此外，MSP430通過USB接口器件PDIUSBD12連接到PC機。監控命令由PC機或鍵盤操作發起，MSP430響應PC機通過USB總線下發的命令或鍵盤命令，再根據命令類型進行操作。監控命令分為兩類：
(1)PC機或鍵盤對MSP430的控制命令。命令通過USB總線或鍵盤傳到MSP430，MSP430響應命令并執行相應操作。此類命令包括：升級DSP程序、下載數據到FLASH、外圍控制等。

(2)PC機或鍵盤對DSP的控制命令。這類命令可由PC機通過USB總線或鍵盤操作下達到MSP430，也可由MSP430直接發起，命令接受方是DSP。此類命令主要有兩個：讀DSP內存區域和寫DSP內存區域。命令由命令包和數據包組成，讀命令包主要包括命令代碼、目的地址、讀出長度以及校驗字。在發出讀命令包后，如果收到DSP正確的響應，就發出跟讀出長度相應的數據包，每發一個數據包就將收到DSP返回的一包數據。寫命令包主要包括命令代碼、目的地址、寫入長度以及校驗字。在發出寫命令包后，如果收到DSP的正確響應，就將欲寫的數據打包送出，如果寫入成功，就會收到DSP的正確響應。

MSP430具有60K字節的片上FLASH程序存儲器，除了自身程序占用的程序空間，還可空出約48K字節的空間。本系統中，這部分空閑空間用來存放待引導的DSP程序。MSP430的FLASH存儲器具有分段擦除和編程功能，最小擦除單位是512(0x200)字節。其FLASH ROM除了可以用專門的開發工具進行編程操作外，還可以自編程實現DSP程序的在線升級。

結語
通過MSP430F149直接對ADSP-BF533進行程序引導和實時監控，與通常使用串行EEPROM引導相比，避免了燒寫EEPROM這一中間過程，減少了電路復雜度。在同樣的電路連接上既實現了引導功能，又實現了監控功能。此外，通過MSP430靈活的軟件編程，還使系統具有引導時機可靈活掌握、DSP程序可在線升級等特點。

參考文獻:
1. AD Inc., ADSP-BFx Blackfin DSP Hardware Reference [Z], April 2003
2. AD Inc., ADSP BF53x Data Sheet [Z], April 2004
3. Yongbin Zhou，Bo Yang，Yueke Wang，etc.  All Digitalized language learning system based on DSP net[M]，Proc.ISTM/2003：1029-1032，2003
