上一篇文章主要學習了NAND Falsh的基礎知識，今天則來總結NAND Flash的初始化，以及塊擦除，頁的讀寫操作，以及芯片id號的獲取。

6. NAND FLASH 的操作接口

我們知道，函數在調用時需要使用棧，當項目的函數調用關系復雜時，尤其是存在多級

函數調用時，容易導致棧溢出，此處函數調用的開銷也會逐漸加大。

為了更好的解決上述問題，一般使用宏的形式來實現規模較小的函數，因?yàn)楹暾{(diào)用時在

預處理階段，由預處理器對源程序中的宏進行展開，所以宏展開不占用運行時間。

因?yàn)槊恳淮魏暾{(diào)用都需要進行宏展開，所以會加大程序的代碼量，因此規模較大的函數

不宜使用宏的形式來實現

① NAND FLASH 使能函數

#define NF_Enable() {rNFCONT &=~(1<<1);} //選中芯片

② NAND FLASH 失能函數

#define NF_Disable() {rNFCONT |=(1<<1);}

③ NAND FLASH 發送命令函數

#define NF_Send_Cmd(cmd) {rNFCMD = (cmd);}

④ NAND FLASH 發送地址函數

#define NF_Send_Addr(addr) {rNFADDR =addr;}

⑤ NAND FLASH 發送數據函數

#define NF_Send_Data(data) {rNFDATA8 =(data);}

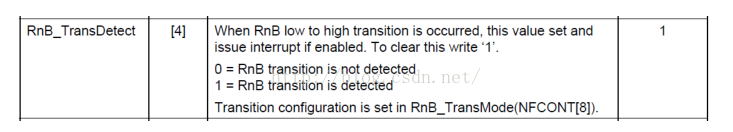

⑥ NAND FLASH 使能忙檢測函數

#define NF_Enable_RB() {rNFSTAT |= (1<< 4);}

⑦ NAND FLASH 判忙函數

#define NF_Check_Busy() {while(!(rNFSTAT& (1 << 0)));} // 0 busy ,1 ready

⑧ NAND FLASH 讀字節函數

#define NF_Read_Byte() (rNFDATA8)

7. 怎樣對 NAND 進行復位？

① 選中 NAND FLASH

② 使能 NAND 判忙檢測

③ 發送復位命令(0xff)

④ 等待復位完成

⑤ 取消選中 NAND FLASH

8. 怎樣對 NAND 進行初始化？

① 配置 GPA 相關 IO 口

② 設置相關時間參數

③ 關閉 NAND 中斷，打開 NAND 控制器

④ NAND 相關狀態清零

⑤ 復位 NAND

9. 怎樣擦除一個塊？

① 復位 NAND

② 選中 NAND FLASH

③ 使能 NAND 判忙檢測

④ 發送塊擦除發起命令(0x60)

⑤ 發送塊地址

⑥ 發送塊擦除確認命令(0xd0)

⑦ 等待擦除完成

⑧ 取消選中芯片

10. 怎樣寫一頁？

① 復位 NAND FLASH

② 選中 NAND FLASH

③ 使能 NAND 判忙檢測

④ 發送寫頁發起命令(0x80)

⑤ 發送頁地址

⑥ 發送 2048 個數據

⑦ 發送寫頁確認命令(0x10)

⑧ 等待寫完成

⑨ 取消選中芯片

11. 怎樣讀一頁

① 復位 NAND FLASH

② 選中 NAND FLASH

③ 發送頁讀取發起命令(0x00)

④ 發送讀地址

⑤ 發送頁讀取確認命令(0x30)

⑥ 等待命令完成

⑦ 讀取 2048 個命令

⑧ 取消選中芯片

12．NAND FLASH 的地址模式

源代碼分析（代碼編譯環境：win8，keil4）：

宏定義，具體參數查DATASHEET，不再贅敘。

#define rNFCONF (*(volatile unsigned long *)(0x4e000000))

#define rNFCONT (*(volatile unsigned long *)(0x4e000004))

#define rNFCMD (*(volatile unsigned long *)(0x4e000008))

#define rNFADDR (*(volatile unsigned long *)(0x4e00000c))

#define rNFDATA8  (*(volatile unsigned char *)(0x4e000010))

#define rNFSTAT   (*(volatile unsigned long *)(0x4e000028))

#define rGPACON  (*(volatile unsigned long *)(0x56000000))

//NAND FLASH 使能函數

#define NF_Enable() {rNFCONT &= ~(1<<1);} //選中芯片

//NAND FLASH 失能函數

#define NF_Disable() {rNFCONT |= (1<<1);}

//NAND FLASH 發送命令函數

#define NF_Send_Cmd(cmd) {rNFCMD = (cmd);}

//NAND FLASH 發送地址函數

#define NF_Send_Addr(addr) {rNFADDR = addr;}

//NAND FLASH 發送數據函數

#define NF_Send_Data(data) {rNFDATA8 = (data);}

//NAND FLASH 使能忙檢測函數

#define NF_Enable_RB() {rNFSTAT |= (1 << 4);}

//NAND FLASH 判忙函數

#define NF_Check_Busy() {while(!(rNFSTAT & (1 << 0)));} // 0 busy ,1 ready

//NAND FLASH 讀字節函數

#define NF_Read_Byte() (rNFDATA8) //因?yàn)樾枰x值操作，所以不加；

一些操作命令

注意：某些命令需要發送兩次，操作前后各發送一次，成對出現，第二次發送的是確認命令。

NAND Flash復位函數

#define NF_CMD_RESET         0xff

void nand_reset(void) //nand復位函數

{

NF_Enable(); //選中芯片

NF_Check_RB(); //忙檢測

NF_Send_Cmd(NF_CMD_RESET); //發送復位命令

NF_Check_Busy(); //忙等待

NF_Disable(); //取消選中芯片

}

NAND Flash初始化函數

#define TACLS 1

#define TWRPH0 4

#define TAWTH1 1

#define NAND_INT_DIABLE 0

#define NAND_ENABLE 1

void nand_init(void)

{

rGPACON &= ~(0x3f<<17); //未操作將操作的位置清零

rGPACON |= (0x3f<<17); //初始化GPA

rNFCONT = (TACLS<<12)|(TWRPH0<<8)|(TAWTH1<<4);

rNFCONT = (NAND_INT_DIABLE<<12)|(NAND_ENABLE<<0);

rNFSTAT = 0x0; //NAND相關狀態清零

nand_reset(); //復位

}

擦除一塊內容

#define NF_CMD_ERASE1        0x60

#define NF_CMD_ERASE2        0xd0

void nand_erase(unsigned int block) //塊擦除

{

unsigned int blocknum = (block<<6); //左移6位（A12-A17）到A18

nand_reset();

NF_Enable();

NF_Check_RB();

NF_Send_Cmd(NF_CMD_ERASE1); //發送塊擦除指令

NF_Send_Addr(blocknum & 0xff); //&0xff是為了擦除高百位 第一次發送實際只發送A18 A19兩位

NF_Send_Addr((blocknum>>8) & 0xff); //發送接下來的8位地址

NF_Send_Addr((blocknum>>16) & 0xff);

NF_Send_Cmd(NF_CMD_ERASE2); //發送確認塊擦除指令

NF_Check_Busy(); //忙等待

NF_Disable(); //取消選中芯片

}

A0-A11用來頁內尋址

A18-A28用來塊尋址

A12-A17用來表示某塊中的第幾頁

NAND尋址需要發送5次，一次發送8位數據（8個I/O口）。

block<<6，block左移6位，原本第三次（因?yàn)榘l(fā)送了指令，根據NAND內部機制，直接從第三次開始發送）A12的數據成了A18的數據，而A18-A28用來塊尋址。

blocknum>>8，blocknum右移8位，即將block左移的6位再加上第三次發送的2位地址。

向NAND寫入一頁內容

#define NF_CMD_WRITE1        0x80

#define NF_CMD_WRITE2        0x10

void nand_write_page(unsigned int block,unsigned int page,unsigned char * str) //寫一頁

{

unsigned int pagenum = (block<<6) + page;

unsigned int i;

nand_reset(); //nand復位

NF_Enable(); //選中芯片

NF_Check_RB(); //忙檢測

NF_Send_Cmd(NF_CMD_WRITE1); //發送讀操作指令

NF_Send_Addr(0x0);

NF_Send_Addr(0x0);

NF_Send_Addr(pagenum & 0xff);

NF_Send_Addr((pagenum>>8) & 0xff);

NF_Send_Addr((pagenum>>16) & 0xff);

for(i=0; i<2048; i++)

{

NF_Send_Data(str[i]); //發送數據

}

NF_Send_Cmd(NF_CMD_WRITE2); //發送讀操作確認命令

NF_Check_Busy(); //忙等待

NF_Disable(); //取消選中芯片

}

讀取一頁內容

#define NF_CMD_READ1         0x00

#define NF_CMD_READ2         0x30

void nand_read_page(unsigned int block,unsigned int page,unsigned char * str) //讀一頁

{

unsigned int pagenum = (block<<6) + page;

unsigned int i;

nand_reset(); //nand復位

NF_Enable(); //選中芯片

NF_Check_RB(); //忙檢測

NF_Send_Cmd(NF_CMD_READ1); //發送讀操作指令

NF_Send_Addr(0x0);

NF_Send_Addr(0x0);

NF_Send_Addr(pagenum & 0xff);

NF_Send_Addr((pagenum>>8) & 0xff);

NF_Send_Addr((pagenum>>16) & 0xff);

NF_Send_Cmd(NF_CMD_READ2);

NF_Check_Busy(); //忙等待

for(i=0; i<2048; i++)

{

str[i] = NF_Read_Byte(); //讀字節

}

NF_Disable(); //取消選中芯片

}

讀取NAND Flash的ID號

#define NF_CMD_READ_ID  0x90

void nand_read_ID(unsigned char * str) //讀取nand flash芯片id

{

unsigned int i;

NF_Enable(); //選中nand flash

NF_Check_RB(); //忙檢測

NF_Send_Cmd(NF_CMD_READ_ID); //發送讀取芯片id命令

NF_Send_Addr(0x0);

NF_Check_Busy(); //忙等待

for(i=0; i<2048; i++)

{

str[i] = NF_Read_Byte(); //讀字節

}

NF_Disable(); //取消選中芯片

}
