目標：獨立按鍵取反一個led燈
按鍵是一種電子開關，使用時輕輕按下開關按鈕就可使開關接通，當松開手時,開關斷開。沒按是高電平，按下就變低電平
按鍵
按鍵一開始有兩種狀態: 初始不導通，初始導通。當按鍵按下本來不導通的導通，本來導通的變不導通。這4根線可以看成兩組，作為兩個端口
比如按鍵導通的連個電視，按鍵按下就不導通就實現關閉功能。
這是按鍵按下的電平變化，上面是理想的，但往往現實和理想的豐滿不同，下面的圖體現了現實的骨感
現實
既然現實骨感，我們就要讓它變理想，變理想的方式有兩種：軟件消抖，硬件消抖
硬件消抖：
硬件消抖
假如按下了，B處是低電平，那么5處是低，74LS00是與非門，所以有個0就是0，6處是0取反變1，到2處是1，而1本來就是1，所以輸出是0，實現了消抖。原來就1(A)，輸出就1
如果你按鍵不多，還追求實時性的化，比如工業上的就用硬件消抖，我還是推薦大家用軟件消抖，可以節省材料，還會減少不必要的麻煩
按鍵模塊：
按鍵模塊
4根線，作為2個端口，每個按鍵一個端口并聯到地，另一個引出來，按鍵按下接地導通實現關閉。

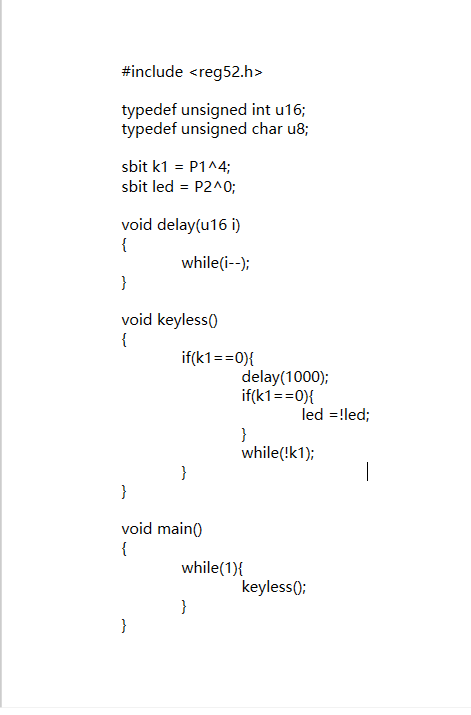

代碼：
keyless函數是軟件消抖，if(k1==0)是為了判斷按鍵是否按下，按下進入if語句，延遲1ms,再來判斷下k1，其實那個延遲就實現了消抖，就是把抖動的部分跳過，第二個if滿足則led取反。
while（!k）是k=0條件滿足則一直在那循環，k是高電平就跳出，用于檢測按鍵是否松開，松開就高電平跳出，這個函數就執行完了。這個函數還是有缺陷的，如果你一直按著不放那么那么cpu一直在那循環耗資源，下篇會講到怎么改進喲
