在用單片機做串口通信時，經常會遇到通信錯誤，但是檢查程序時卻沒發現有什么問題。這時候就可以借助示波器來觀察串口數據是不是正確。但是串口數據的波形要怎么看呢。先來看看串口數據幀的定義：

在這里插入圖片描述

常用的數據格式為 1位起始位、8位數據位、1位結束位、無奇偶校驗位。一個數據位上總共有10個電平跳變。下來看看示波器上的串口的波形到底是怎么樣的。

在這里插入圖片描述

用串口助手發送16進制數 0x00，波特率9600，停止位1位、數據位8位、無校驗位。這時看看示波器上數據波形是什么樣的。

在這里插入圖片描述

示波器上只看到來一段低電平，那么如何分析電平呢。我們知道串口通信數據幀的格式為起始位、數據位、結束位、起始位為低電平，結束位為高電平，數據位為8位，那么根據這個特點對波形進行分段分析：

在這里插入圖片描述

將波形劃分為10份，第一個0為起始位，最后一個1為結束位。中間8個0，剛好是0x00。這樣分析對不對呢，發送0x01看看波形。

在這里插入圖片描述

同樣將波形10等份

在這里插入圖片描述

起始位為0，結束位為1，中間一個1，7個0。發送的數據是0x01，它的二進制數為 0000 0001 而波形顯示的二進制數為 1000 0000 波形上觀察的數據剛好和實際數據高低位相反，是不是說明串口發送數據時是低位在前，高位在后。那么把發送的數據改為0x80試試，它的二進制數為1000 0000 最高位為1，如果串口發送時低位在前，高位在后，那么應該最后一個數據位是1.看看波形對不對：

在這里插入圖片描述

分解波形后為：

在這里插入圖片描述

起始位為0、結束位為1、數據最后一位是1,也就是最高位為1，其他位為0.說明剛才分析正確。在換個數據驗證下,看看0x10的波形

在這里插入圖片描述

數據的二進制數為 0001 0000 剛好是0X10，驗證成功。在換個0x14驗證下:

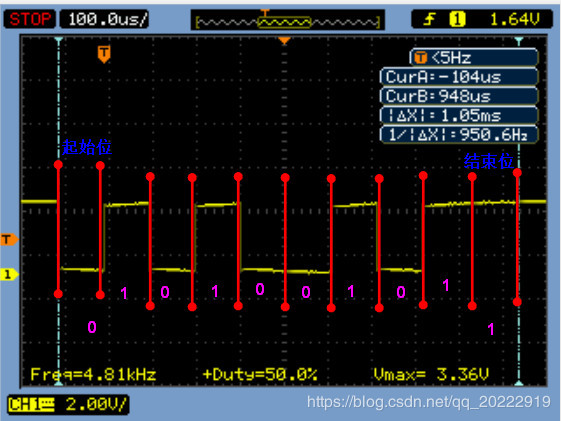

數據位的二進制數為: 0001 0100 轉換為16進制為 0x14，驗證成功。在換個復雜點的數據 0xA5試試：

在這里插入圖片描述

數據位的二進制數為 1010 0101 轉化為16進制為0xA5，完全正確。

通過上面幾個例子可以看出，串口數據波形是很容易分析出來的，只要按照 1個起始位0、8個數據位、1個結束位這樣的規律找出一位數據，然后將二進制數準換為16進制數。然后再去和單片機上的數據對比，就很容易查找出來問題所在。
