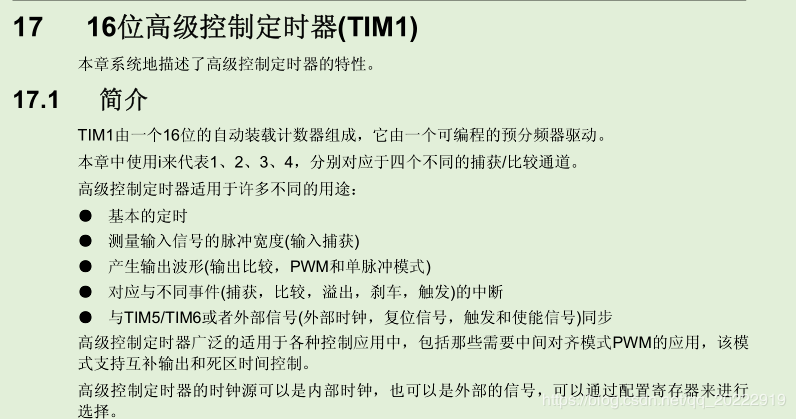

定時器1為高級定時器，主要特性如下：
定時器1的寄存器比較多，
如果單純的只是用定時功能的話，用不到這么多的寄存器。定時功能需要設置的寄存器主要有自動重裝載寄存器ARR、預分頻寄存器PSCR、控制寄存器CR、狀態寄存器SR、中斷使能寄存器IER。
初始化代碼如下：
void Timer1_Init( void )
{
TIM1_ARRH = ( unsigned char )( 1000 >> 8 ); //定時1ms
TIM1_ARRL = ( unsigned char )( 1000 );
TIM1_PSCRH = ( unsigned char )( 0x0F >> 8 ); // 16M / (1+15) =1M
TIM1_PSCRL = ( unsigned char )( 0x0F );
TIM1_RCR = 0x00; //重復計數器值
TIM1_SR1 = ( ~0x01 ); //清除更新中斷標志
TIM1_CR1 |= 0x01; //使能計數器
TIM1_IER |= 0x01; //更新中斷使能
}
首先通過自動重裝載寄存器設置自動重裝載值，設置ARR值為1000，也就是說計數器從0開始計數，計數值到達1000后，產生一次中斷，然后繼續從0開始計數，當計數器值1000后不需要手動設置寄存器的值，因為TIM1的計數值是自動裝載的。
下來設置分頻數。
時鐘默認選擇的是內部16M晶振，此處設置分頻值為15，所以TIM1的時鐘頻率就為 16M /（１＋１５）=1MHz。
接下來首先清除中斷標志位，再使能計數器，開啟中斷功能，定時器1的初始化就結束了。下來編寫中斷服務函數。
#pragma vector = 13 // IAR中的中斷號，要在STVD中的中斷號上加2
__interrupt void Timer1_Handle( void ) //1ms 定時中斷
{
TIM1_SR1 = ( ~0x01 ); //清除更新中斷標志
time_cnt++;
if( time_cnt > 999 )
{
time_cnt = 0;
LED = !LED;
}
}
中斷服務函數比較簡單，進入中斷后首先清除中斷標志位，然后再中斷中統計中斷次數，中斷設置的是1ms中斷一次，當中斷次數超過999次時，也就是1000ms，翻轉一次LED燈的電平。
這樣定時器1實現的功能就是1s中LED燈翻轉一次，定時器1的定時功能就實現了。
