STM32的RTC晶振經常出現不起振的問題，這已經是“業界共識”了。很多人在各種電子論壇上求助類似于“求高手指點！RTC晶振不起振怎么辦”的問題，而其答案基本可以概括為“這次高手幫不了你了”
更有陰謀論者提出讓人啼笑皆非的解釋——STM32的RTC晶振不起振是ST與晶振廠商串通后故意搞出來的，目的是提高某晶振廠商高端晶振的銷量。
最近做的幾塊板子也用到了STM32的RTC，前后兩版一共做了大概6片，幸運的是并未遇到晶振不起振的現象。而我采用的是3毛錢一個的普通晶振，并未選用傳說中低負載高精度晶振。后來在另外一片實驗性質的板子上首次遇到了晶振不起振的問題，而且做了2片都不起振，這才讓我意識到這個問題的嚴重性。
從上述現象來看，我認為對RTC晶振起振影響最大的因素應該是PCB的布線。但是遇到問題時通常是PCB已做好，甚至已經做了幾百塊，沒有回頭路了。于是大家更關注的問題似乎就是“如何補救”了。在網上搜索一下，你就會發現世界是如此美好！每個人的經驗和建議都不一樣，甚至是完全相反的！這種現象告訴我們，除了PCB布線，對晶振起振影響最大的似乎不是電氣參數，而是另外一種不可忽略的因素——人品！
各種相互矛盾的經驗也告訴我們，導致晶振不起振的原因是多種多樣的，也是因“人”而異的。也許，我們無法找到一個絕對有效的經驗一舉解決STM32的RTC晶振這個讓人頭疼的問題，但我們可以從各種經驗中找到一些線索，為最終摸索到適合自己這塊板子的解決方案提供一些幫助和提示。
如果晶振不起振，尤其是你已經使用了傳說中的愛普生6pF晶振后還是不行，也許你應該嘗試對以下幾個方面排列組合，找到適合你這塊板子的，更容易起振的方式。
下面就羅列一下可能影響RTC晶振起振的因素
1. 晶振的品牌和負載電容
大家貌似都知道要用6pF的晶振，但我發現其實12.5pF的也可以用。大家都說KDS日本原裝的好，我那個3毛錢的國產晶振貌似也沒啥大問題。。。
2. 晶振外接的匹配電容
有人說6pF的晶振要配6pF的電容。但有經驗公式指出這個電容的值應該是晶振本身負載電容的兩倍，6pF的晶振應該配10pF的匹配電容，當然12.5pF的就應該配20pF或者22pF的電容了~電容值不匹配可能造成晶振不起振。更神奇的是，有人指出去掉外接的匹配電容會使晶振起振！這似乎沒啥道理，但在我的板子上，有且僅有這個方案是可行的！！！
3. 晶振并聯的反饋電阻
晶振可以并聯一個高阻值的電阻，據說這樣更容易起振。。。這個電阻的阻值有人說是1MΩ，有人說是5MΩ，也有人說是10MΩ，，，當然也有人說不能并聯這個電阻，并聯了反而不起振
4. XTALout到晶振間串聯電阻
這種做法是官方的應用筆記指出的，而且給出了這個電阻的計算公式。對這個電阻的的必要性也是眾說紛紜，同樣存在兩種矛盾的說法，即必須要有這電阻，否則不起振。還有一說不能有這個電阻，否則不起振。。。從官方的應用筆記來看，這個電阻的主要作用是保護晶振，以防晶振發熱。由此看來這個這個電阻似乎并非影響晶振起振的主要因素，甚至可能讓晶振更難起振。
5. 晶振的外殼是否接地
這個就不用說了吧。晶振的外殼是金屬的，做封裝時可以把那個焊盤做成機械焊盤而懸空，也可以做成電氣焊盤，然后連接到GND。對這個說法同樣存在爭議，有人說外殼必須接地，也有人說接地后反而不起振。
6. 提高Vbat引腳的電源質量

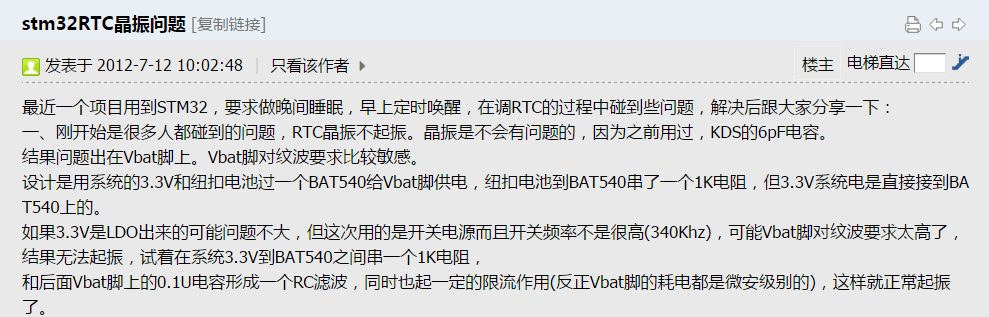

這種說法是有一定道理的，因為RTC部分是由Vbat的來供電的。有人說Vbat引腳對電源質量要求比較高，如果紋波較大可能會影響晶振的起振。網上還有其他人驗證過，直接上圖（原貼鏈接：http://www.openedv.com/posts/list/6612.htm ）
更有人說反而需要一些噪聲，激勵晶振產生正反饋從而順利起振（本人對此表示呵呵）。但不管怎樣，提高電源質量對大家都是好事。
7. 晶振周圍的環境
有人指出應該仔細清洗RTC晶振周圍的電路，甚至是使用環氧樹脂膠將晶振密封起來。這種說法得到了一些人的支持，看來也是有相當多的事實依據。
8. 減少晶振焊接時加熱的時間
有人認為長時間加熱晶振進行焊接會對晶振本身帶來影響，卻不是徹底損壞晶振，從而使得晶振不容易起振。這種說法我沒驗證過，個人表示懷疑。。。
9. 焊接的焊錫量
這個種說法感覺就更不靠譜了，但真的有人在晶振引腳上多加了點焊錫晶振就能起振了。從原理上說，多加點焊錫確實會改變晶振和PCB間的寄生參數，但我感覺影響微乎其微。。。可能晶振已經徘徊在臨界值的邊緣了，這種做法才會起到一點作用。
10. 使用有源晶振
個人認為這是一勞永逸解決晶振不起振問題的不二法門！有人對STM32的RTC晶振不易起振的原因做了一個解釋，即出于低功耗的考慮，STM32對晶振的驅動功率比較低，所謂“好鼓不用重錘”，一些差的晶振就需要更高的驅動功率，所以不易起振。我認為這種解釋是有道理的。使用有源晶振則不存在驅動功率的問題，如果問題確實是因為驅動功率造成的，那使用有源晶振毫無疑問可以徹底解決問題。而且目前網上還沒看到說有源晶振不起振的求助帖。但是有源晶振通常比較昂貴，甚至要比一顆外置的RTC芯片還要貴。至于這個問題的取舍，就要看各位看官自己的想法了。
