一、概述

Wi-Fi 庫支持配置及監控 ESP32 Wi-Fi 連網功能。

支持配置：

• 基站模式（即 STA 模式或 Wi-Fi 客戶端模式），此時 ESP32 連接到接入點 (AP)。






• AP 模式（即 Soft-AP 模式或接入點模式），此時基站連接到 ESP32。






• AP-STA 共存模式（ESP32 既是接入點，同時又作為基站連接到另外一個接入點）。

• 上述模式的各種安全模式（WPA、WPA2 及 WEP 等）。

• 掃描接入點（包括主動掃描及被動掃描）。

• 使用混雜模式監控 IEEE802.11 Wi-Fi 數據包。

ESP-IDF 編程指南——Wi-Fi

二、API說明

以下 WIFI 接口位于 esp_wifi/include/esp_wifi.h。

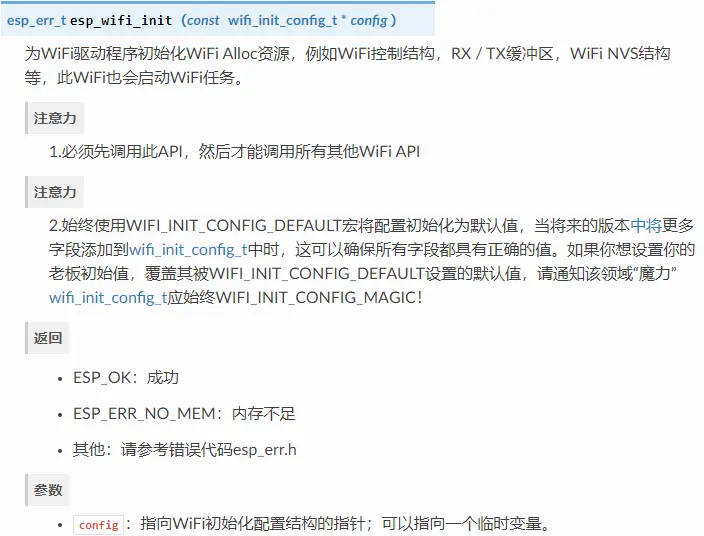

2.1 esp_wifi_init

2.2 esp_wifi_set_mode

2.3 esp_wifi_get_mode

2.4 esp_wifi_start

2.5 esp_wifi_connect

2.6 esp_wifi_disconnect

2.7 esp_wifi_scan_start

2.8 esp_wifi_get_mac

2.9 esp_wifi_set_config

2.10 esp_wifi_get_config

三、AP模式

3.1 一般場景

3.2 Wi-Fi/LwIP初始階段

如上圖中 1.11.21.31.4 所示，分別

初始化LwIP

創建LwIP核心任務并初始化與LwIP相關的工作。

ESP_ERROR_CHECK(esp_netif_init());

初始化Wi-Fi事件處理

Wi-Fi事件處理基于esp_event庫。Wi-Fi驅動程序會將事件發送到默認事件循環。應用程序可以在使用進行注冊的回調中處理這些事件esp_event_handler_register()。esp_netif組件還處理Wi-Fi事件，以提供一組默認行為。例如，當Wi-Fi站連接到AP時，esp_netif將自動啟動DHCP客戶端（默認情況下）。

// 創建系統事件任務并初始化應用程序事件的回調函數。ESP_ERROR_CHECK(esp_event_loop_create_default());// 創建具有TCP / IP堆棧的默認網絡接口實例綁定AP。esp_netif_create_default_wifi_ap();ESP_ERROR_CHECK(esp_event_handler_instance_register(WIFI_EVENT,

                                                    ESP_EVENT_ANY_ID,

                                                    &wifi_event_handler,

                                                    NULL,

                                                    NULL));

初始化Wi-Fi

wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();ESP_ERROR_CHECK(esp_wifi_init(&cfg));

3.3 Wi-Fi配置階段

wifi_config_t wifi_config = {

        .ap = {

            .ssid = EXAMPLE_ESP_WIFI_SSID,

            .ssid_len = strlen(EXAMPLE_ESP_WIFI_SSID),

            .channel = EXAMPLE_ESP_WIFI_CHANNEL,

            .password = EXAMPLE_ESP_WIFI_PASS,

            .max_connection = EXAMPLE_MAX_STA_CONN,

            .authmode = WIFI_AUTH_WPA_WPA2_PSK        },

    };

    if (strlen(EXAMPLE_ESP_WIFI_PASS) == 0) {

        wifi_config.ap.authmode = WIFI_AUTH_OPEN;

    }

    ESP_ERROR_CHECK(esp_wifi_set_mode(WIFI_MODE_AP));

    ESP_ERROR_CHECK(esp_wifi_set_config(ESP_IF_WIFI_AP, &wifi_config));

3.4 Wi-Fi啟動階段

ESP_ERROR_CHECK(esp_wifi_start());

3.5 Wi-Fi連接階段

當有終端接入或斷開連接時，產生 WIFI_EVENT_AP_STACONNECTED 或 WIFI_EVENT_AP_STADISCONNECTED 事件。

static void wifi_event_handler(void* arg, esp_event_base_t event_base,

                                    int32_t event_id, void* event_data){

    if (event_id == WIFI_EVENT_AP_STACONNECTED) {

        wifi_event_ap_staconnected_t* event = (wifi_event_ap_staconnected_t*) event_data;

        ESP_LOGI(TAG, 'station 'MACSTR' join, AID=%d',

                 MAC2STR(event->mac), event->aid);

    } else if (event_id == WIFI_EVENT_AP_STADISCONNECTED) {

        wifi_event_ap_stadisconnected_t* event = (wifi_event_ap_stadisconnected_t*) event_data;

        ESP_LOGI(TAG, 'station 'MACSTR' leave, AID=%d',

                 MAC2STR(event->mac), event->aid);

    }}

3.6 完整代碼

/*  WiFi softAP Example

   This example code is in the Public Domain (or CC0 licensed, at your option.)

   Unless required by applicable law or agreed to in writing, this

   software is distributed on an 'AS IS' BASIS, WITHOUT WARRANTIES OR

   CONDITIONS OF ANY KIND, either express or implied.

*/#include #include 'freertos/FreeRTOS.h'#include 'freertos/task.h'#include 'esp_system.h'#include 'esp_wifi.h'#include 'esp_event.h'#include 'esp_log.h'#include 'nvs_flash.h'#include 'lwip/err.h'#include 'lwip/sys.h'/* The examples use WiFi configuration that you can set via project configuration menu.

   If you'd rather not, just change the below entries to strings with

   the config you want - ie #define EXAMPLE_WIFI_SSID 'mywifissid'

*/#define EXAMPLE_ESP_WIFI_SSID      CONFIG_ESP_WIFI_SSID#define EXAMPLE_ESP_WIFI_PASS      CONFIG_ESP_WIFI_PASSWORD#define EXAMPLE_ESP_WIFI_CHANNEL   CONFIG_ESP_WIFI_CHANNEL#define EXAMPLE_MAX_STA_CONN       CONFIG_ESP_MAX_STA_CONNstatic const char *TAG = 'wifi softAP';static void wifi_event_handler(void* arg, esp_event_base_t event_base,

                                    int32_t event_id, void* event_data){

    if (event_id == WIFI_EVENT_AP_STACONNECTED) {

        wifi_event_ap_staconnected_t* event = (wifi_event_ap_staconnected_t*) event_data;

        ESP_LOGI(TAG, 'station 'MACSTR' join, AID=%d',

                 MAC2STR(event->mac), event->aid);

    } else if (event_id == WIFI_EVENT_AP_STADISCONNECTED) {

        wifi_event_ap_stadisconnected_t* event = (wifi_event_ap_stadisconnected_t*) event_data;

        ESP_LOGI(TAG, 'station 'MACSTR' leave, AID=%d',

                 MAC2STR(event->mac), event->aid);

    }}void wifi_init_softap(void){

    ESP_ERROR_CHECK(esp_netif_init());

    ESP_ERROR_CHECK(esp_event_loop_create_default());

    esp_netif_create_default_wifi_ap();

    wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();

    ESP_ERROR_CHECK(esp_wifi_init(&cfg));

    ESP_ERROR_CHECK(esp_event_handler_instance_register(WIFI_EVENT,

                                                        ESP_EVENT_ANY_ID,

                                                        &wifi_event_handler,

                                                        NULL,

                                                        NULL));

    wifi_config_t wifi_config = {

        .ap = {

            .ssid = EXAMPLE_ESP_WIFI_SSID,

            .ssid_len = strlen(EXAMPLE_ESP_WIFI_SSID),

            .channel = EXAMPLE_ESP_WIFI_CHANNEL,

            .password = EXAMPLE_ESP_WIFI_PASS,

            .max_connection = EXAMPLE_MAX_STA_CONN,

            .authmode = WIFI_AUTH_WPA_WPA2_PSK        },

    };

    if (strlen(EXAMPLE_ESP_WIFI_PASS) == 0) {

        wifi_config.ap.authmode = WIFI_AUTH_OPEN;

    }

    ESP_ERROR_CHECK(esp_wifi_set_mode(WIFI_MODE_AP));

    ESP_ERROR_CHECK(esp_wifi_set_config(ESP_IF_WIFI_AP, &wifi_config));

    ESP_ERROR_CHECK(esp_wifi_start());

    ESP_LOGI(TAG, 'wifi_init_softap finished. SSID:%s password:%s channel:%d',

             EXAMPLE_ESP_WIFI_SSID, EXAMPLE_ESP_WIFI_PASS, EXAMPLE_ESP_WIFI_CHANNEL);}void app_main(void){

    //Initialize NVS

    esp_err_t ret = nvs_flash_init();

    if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {

      ESP_ERROR_CHECK(nvs_flash_erase());

      ret = nvs_flash_init();

    }

    ESP_ERROR_CHECK(ret);

    ESP_LOGI(TAG, 'ESP_WIFI_MODE_AP');

    wifi_init_softap();}

四、STA模式

4.1 一般場景

4.2 Wi-Fi/LwIP初始階段

如上圖中 1.11.21.31.4 所示，分別

初始化LwIP

創建LwIP核心任務并初始化與LwIP相關的工作。

ESP_ERROR_CHECK(esp_netif_init());

初始化Wi-Fi事件處理

Wi-Fi事件處理基于esp_event庫。Wi-Fi驅動程序會將事件發送到默認事件循環。應用程序可以在使用進行注冊的回調中處理這些事件esp_event_handler_register()。esp_netif組件還處理Wi-Fi事件，以提供一組默認行為。例如，當Wi-Fi站連接到AP時，esp_netif將自動啟動DHCP客戶端（默認情況下）。

// 創建系統事件任務并初始化應用程序事件的回調函數。ESP_ERROR_CHECK(esp_event_loop_create_default());// 創建具有TCP / IP堆棧的默認網絡接口實例綁定基站。esp_netif_create_default_wifi_sta();esp_event_handler_instance_t instance_any_id;esp_event_handler_instance_t instance_got_ip;ESP_ERROR_CHECK(esp_event_handler_instance_register(WIFI_EVENT,

                                                    ESP_EVENT_ANY_ID,

                                                    &event_handler,

                                                    NULL,

                                                    &instance_any_id));ESP_ERROR_CHECK(esp_event_handler_instance_register(IP_EVENT,
