1.簡介

GD32E230 系列是 GD 最新推出的 Cortex_M23 系列產品，該系列資源上與既有的 GD32F1x0以及 GD32F3x0 兼容度非常高。由于 GD32E230 系列主打低功耗和低成本，所以在存量客戶中可能會有越來越多的客戶會有從 GD32F1x0 和 GD32F3x0 移植到 GD32E230 系列的需求，本文檔專門針對既有的 GD32F1x0 和 GD32F3x0 代碼如何移植到 GD32E230 做一個詳細的介紹；

2.硬件資源對比

1. TSSOP20 和 QFN28PIN 的封裝兼容，但 E230 系列 PA9、PA10 可以映射為 PA11、PA12；

2. LQFP32、QFN32 封裝不能完全兼容，QFN32 比 LQFP32 多兩個 Pin；

3. LQFP48 在 E230 上面是 VDD，在 GD32F330/130 上是 VBAT，也就是說 E230 不支持掉電運行 RTC；

3.系統資源對比

4.外設地址對比

1. GD32E230 系列最大封裝為 LQFP48，因此 GPIOC 端口不少 GPIO 未 PIN OUT；

2. GD32E230 將 32 位的 TIMER1 裁剪掉，移植時需要特別注意；

3. GD32E230 系列有一路比較器，GD32F130/330 沒有該資源；

4. GD32E230 系列新增了 1K 的 OTP 區域；

5.開發工具版本對比

注意：使用 Keil 5.25 有可能會出現在 Debug 下拉選項中找不到 J-LINK/J-TRACE Cortex 的情況。遇到這種情況可以手動打開 keil5 安裝目錄x:Keil_v5TOOLS.INI 文件，首先查看[ARM]下”CPUDLL3=SARMV8M.DLL(TDRV2,TDRV4,TDRV13,TDRV14,TDRV15,TDRV16)”選項，然后查看[ARMADS]下面“CPUDLL3=SARMV8M.DLL(TDRV2 ,TDRV13,TDRV14,TDRV15,TDRV16)”，兩者內容是否一致，如果不一致手動添加相應內容。

Segger 對 GD32E230 系列支持情況：

1. Segger 的 6.12 及以上版本才支持 Cortex M23 內核；

2. Segger 當前版本沒有 GD32E230 型號，若使用 Segger 下載 E230 系列，可以選擇 GD32F130 系列或者

GD32F103 系列對應 Flash 容量產品；

3. Segger 6.20 及以上版本才有添加 GD 相關型號，但不支持軟件設置讀保護，需通過程序自行設定。

6. GD32F1x0_Firmware_Library_V2.0.0 移植步驟

1. 電腦安裝 keil 5.25 及以上版本 MDK、GD32E230 插件

2. 原有工程項目可能是 keil 4 建立的，直接在 keil 4 工程后綴名添加 x，即變成 keil 5 項目；

3. 根據實際情況修改使用的芯片型號以及 C 語言語法為 C99；

4. 拷貝 Cortex M23 內核支持文件至 x: GD32F1x0_Firmware_Library_V2.0.0FirmwareCMSIS

5. 修改“gd32f1x0.h”頭文件內容

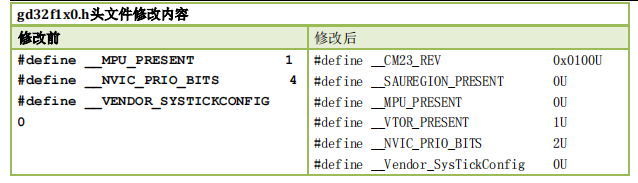

gd32f1x0.h頭文件修改內容

6. gd32f1x0_misc.c 文件調整內容

特別注意事項

E230不支持中斷分組，所以固件庫中的void NVIC_PRIGroup_Enable(uint32_t NVIC_PRIGroup)不能調用，而且E230僅支持4級搶占優先級，不支持子優先級

7. “system_gd32f1x0.c”文件修改內容

GD32F130/330 的 Flash 是零等待的，GD32E230 系列需要配置 Flash 插入等待周期

0-24M: 插入 0 個等待周期

24-48M： 插入 1 個等待周期

48-72M： 插入 2 個等待周期

因此配置代碼時需要根據主頻來調整等待周期，相關做法如下：

8. ”gd32f1x0_fmc.c”文件修改內容

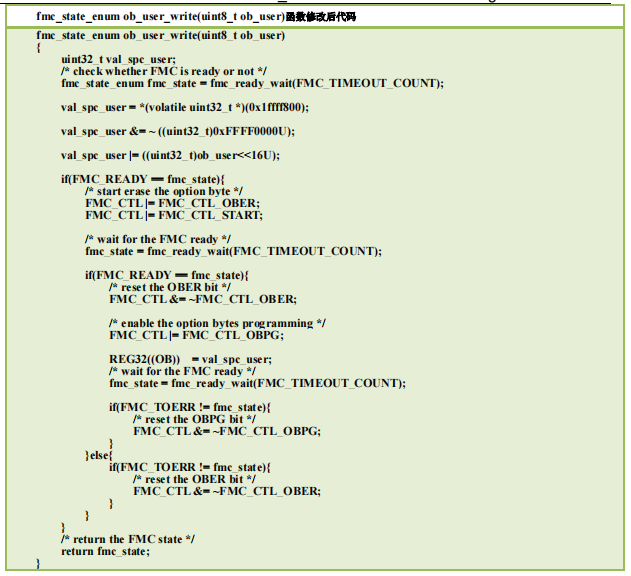

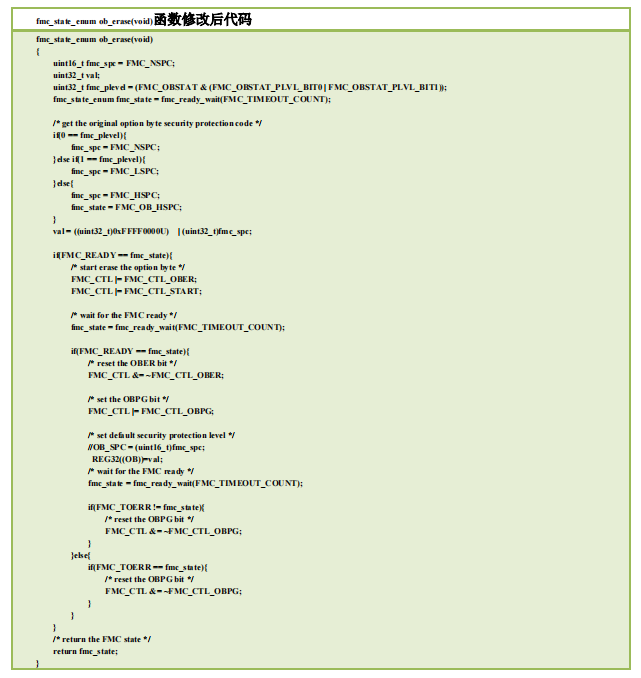

GD32E230 因為 Flash 只支持 32 位和 64 位編程，所以原有固件庫中的選項字節操作需要調整，原有的

半字編程不支持，考慮到實用性，只修改和驗證如下有提及的 FMC,其他選項字節函數不做支持；

7. GD32F1x0_Firmware_Library_V3.0.0 移植步驟

1. 電腦安裝 keil 5.25 及以上版本 MDK 及 GD32E230 插件

2. 原有工程項目可能是 keil 4 建立的，直接在 keil 4 工程后綴名添加 x，即變成 keil 5 項目；

3 根據實際情況修改使用的芯片型號以及 C 語言語法為 C99；

4 拷貝 Cortex M23 內核支持文件至 x: GD32F1x0_Firmware_Library_V2.0.0FirmwareCMSIS

5 修改“gd32f1x0.h”頭文件內容

6 gd32f1x0_misc.c 文件調整內容

特別注意事項

E230不支持中斷分組，所以固件庫中的void nvic_priority_group_set(uint32_t nvic_prigroup)不能調用，而且E230僅支持4級搶占優先級，不支持子優先級

7 “system_gd32f1x0.c”文件修改內容

GD32F130/330 的 Flash 是零等待的，GD32E230 系列需要配置 Flash 插入等待周期

0-24M: 插入 0 個等待周期

24-48M： 插入 1 個等待周期

48-72M： 插入 2 個等待周期

因此配置代碼時需要根據主頻來調整等待周期，相關做法如下：

8.”gd32f1x0_fmc.c”文件修改內容

GD32E230 因為 Flash 只支持 32 位和 64 位編程，所以原有固件庫中的選項字節操作需要調整，原有的半字編程不支持，考慮到實用性，只修改和驗證如下有提及的 FMC,其他選項字節函數不做支持；

8. GD32F3x0_Firmware_Library 移植步驟

1. 電腦安裝 keil 5.25 及以上版本 MDK 及 GD32E230 插件

2. 原有工程項目可能是 keil 4 建立的，直接在 keil 4 工程后綴名添加 x，即變成 keil 5 項目；

8 根據實際情況修改使用的芯片型號以及 C 語言語法為 C99；

9 拷貝 Cortex M23 內核支持文件至 x: GD32F3x0_Firmware_LibraryFirmwareCMSIS

10 修改“gd32f3x0.h”頭文件內容

11 gd32f3x0_misc.c 文件調整內容

特別注意事項

E230不支持中斷分組，所以固件庫中的void nvic_priority_group_set(uint32_t nvic_prigroup)不能調用，而且E230僅支持4級搶占優先級，不支持子優先級

12 “system_gd32f3x0.c”文件修改內容

GD32F130/330 的 Flash 是零等待的，GD32E230 系列需要配置 Flash 插入等待周期

0-24M: 插入 0 個等待周期

24-48M： 插入 1 個等待周期

48-72M： 插入 2 個等待周期

因此配置代碼時需要根據主頻來調整等待周期，相關做法如下：

8.”gd32f3x0_fmc.c”文件修改內容

GD32E230 因為 Flash 只支持 32 位和 64 位編程，所以原有固件庫中的選項字節操作需要調整，原有的

半字編程不支持。Flash 讀取需要對齊，考慮到實用性，只修改和驗證如下有提及的 FMC,其他選項字

節函數不做支持；
