熟悉GD32的小伙伴都知道，ADC除了可以采集IO口上的電壓外，還有兩個內部通道，分別為內部溫度傳感器通道（ADC0_CH16）和Vrefint通道（ADC0_CH17），其中內部溫度傳感器通道可以采集芯片周圍的溫度（注意，這個溫度通道適用于采集相對溫度，如果用來測試絕對溫度，是有一定的誤差哦），Vrefint是一個穩定的帶隙基準電壓，典型值為1.2V。

有的小伙伴反饋使用這兩個內部通道時，始終得不到轉換數據，那么可能的原因有哪些呢？

原因一：

使用ADC的外部通道即IO電壓時，將IO口配置為模擬模式，

然后配置ADC就可以正常工作了，而由于內部通道不需要配置IO口，所有有的小伙伴就直接將IO口的配置去除，但此時發現內部通道始終沒有數據。

這是因為ADC的配置中少了一個關鍵的函數，那就是adc_tempsensor_vrefint_enable：

這個函數是用來打開ADC內部通道的，需要在ADC使能前調用，否則就沒辦法正常使用內部通道哦。

原因二：

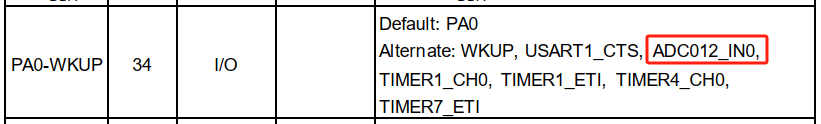

我們知道同一個IO口可以給多個ADC單元來使用，比如PA0，從datasheet中可以看出可以用于ADC0、ADC1或ADC2的通道0

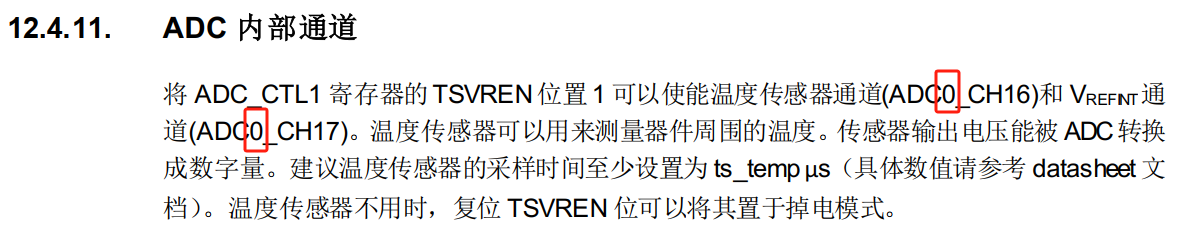

所以很多小伙伴想當然的認為內部通道也可以給ADC1或ADC2來使用，但其實GD32的用戶手冊中已經明確的指出內部通道只能用于ADC0：

所以你用ADC1或ADC2去轉換，當然是不行的啦。

關鍵字：GD32 ADC 內部通道引用地址：GD32 ADC內部通道采樣異常原因
