參考：
1)《USER'S MANUAL-S3C6410X》Chapter 10 GPIO, Chapter 12 VECTORED INTERRUPT CONTROLLER
2)《ARM1176 JZF-S Technical Reference Manual》Chapter 2 Programmer's Model, Chapter 12 Vectored Interrupt Controller Port
3)《ARM Architecture Reference Manual》Chapter A2 Programmers' Model,
4)u-boot源碼：
u-boot-x.x.x/cpu/s3c64xx/start.S
1. 中斷源
S3C6410有64個中斷源，0-31由VIC0控制，32-63由VIC1控制。產生中斷時，進入IRQ或FIQ工作模式。
64個中斷源的定義見《USER'S MANUAL-S3C6410X》12.3 INTERRUPT SOURCE。中斷源分內部中斷源和外部中斷源。內部中斷源由S3C6410芯片的內部模塊產生。外部中斷源由S3C6410芯片的外部模塊產生。
64個中斷源中，外部中斷的中斷號分配如下：
Int. No. | Sources | Description | Group |
53 | INT_EINT4 | External interrupt Group 1 ~ Group 9 | VIC1 |
33 | INT_EINT3 | External interrupt 20 ~ 27 | VIC1 |
32 | INT_EINT2 | External interrupt 12 ~ 19 | VIC1 |
1 | INT_EINT1 | External interrupt 4 ~ 11 | VIC0 |
0 | INT_EINT0 | External interrupt 0 ~ 3 | VIC0 |
即：外部中斷源group1-group9產生的中斷的中斷號為53；外部中斷源group0的0-3號中斷的中斷號為0，4-11號中斷的中斷號為1，12-19號中斷的中斷號為32，20-27號中斷的中斷號為33。
2. 外部中斷源
S3C一共有127個外部中斷，分為10組，即group0-group9
Group | 中斷源 | 中斷數 | GPIO分布 |
group0 | EINT0-EINT27 | 28 | GPL，GPM，GPN， |
group1 | EINT1[14:0] | 15 | GPA，GPB |
group2 | EINT2[7:0] | 8 | GPC |
group3 | EINT3[4:0] | 5 | GPD |
group4 | EINT4[13:0] | 14 | GPF |
group5 | EINT5[6:0] | 7 | GPG |
group6 | EINT6[9:0] | 10 | GPH |
group7 | EINT7[15:0] | 16 | GPO |
group8 | EINT8[14:0] | 15 | GPP |
group9 | EINT9[8:0] | 9 | GPQ |
3. S3C6410工作模式

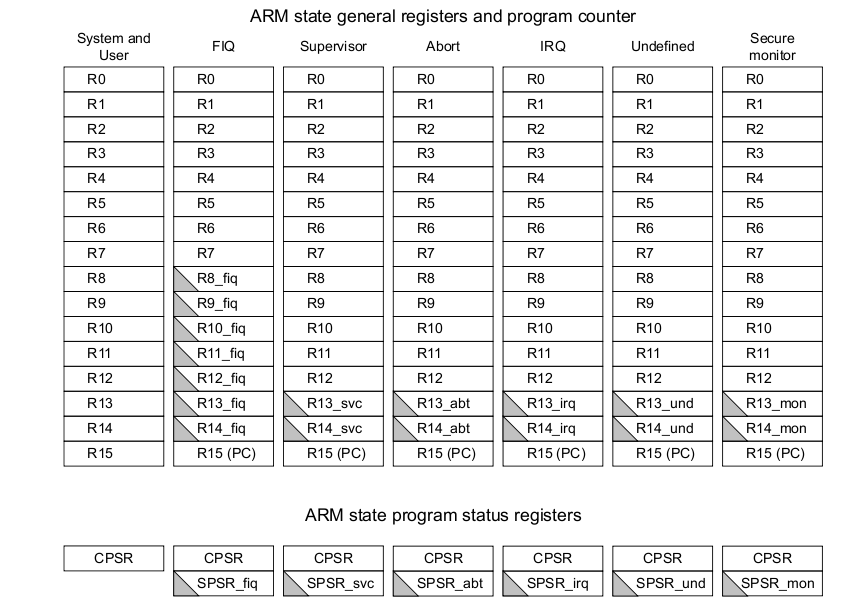

各個工作模式下用到的寄存器如下：
除了system mode和user mode，其余6中工作模式都屬于exception，優先級如下：
中斷向量表用于存放中斷處理程序的入口地址，中斷向量表在0地址處
