s3c2440裸機-Norflash2-適配訪問時序

發布者:MysticalEssence最新更新時間:2024-07-08 來源: elecfans 手機看文章 掃描二維碼
隨時隨地手機看文章

前面我們了解了norFlash的特性和原理,那么cpu是如何和nor進行通信的呢?下面開始詳細介紹。

1.內存控制器適配norflash

如圖是S3C2440的內存控制器的可編程訪問周期讀寫時序,里面的時間參數要根據外部norflash的性能進行配置,這里先列出時間參數的含義:



Tacs: Address set-up time before nGCSn(表示地址信號A發出多久后才能發出nGCS片選)

Tcos: Chip selection set-up time before nOE(表示片選信號nGCS發出多久后才能發出讀使能信號)

Tacc:access cycle(數據訪問周期)

Tacp:page模式下的訪問周期

Tcoh:Chip selection hold time after nOE (nOE信號釋放多久后才能釋放片選nGCS)

Tcah:Address hold time after nGCSn (片選nGCS釋放多久后才能釋放地址信號A)

2.我們現在來根據外部norFlash的手冊來配置我們的寄存器來設置時序。

我們知道,當從nor啟動時,此時nor對應0地址,CPU從0地址讀取第一條指令,成功執行。那么問題來了,此時并沒有對內存控制器進行設置,去初始化nor,那為什么還能訪問norflash呢,還能從0地址取指令執行呢?

答:肯定是CPU配置的默認時序就能兼容此款flash。

下面我們根據此款norflash(MX29LV160D)手冊中的訪問時序圖來分析,如下圖:



從上面MX29LV160D手冊的時序圖中我們看見:

(1)先發送地址信號A
(2)發送片選CE
(3)發送讀使能OE
(4)從數據總線上讀出數據
(5)釋放信號...

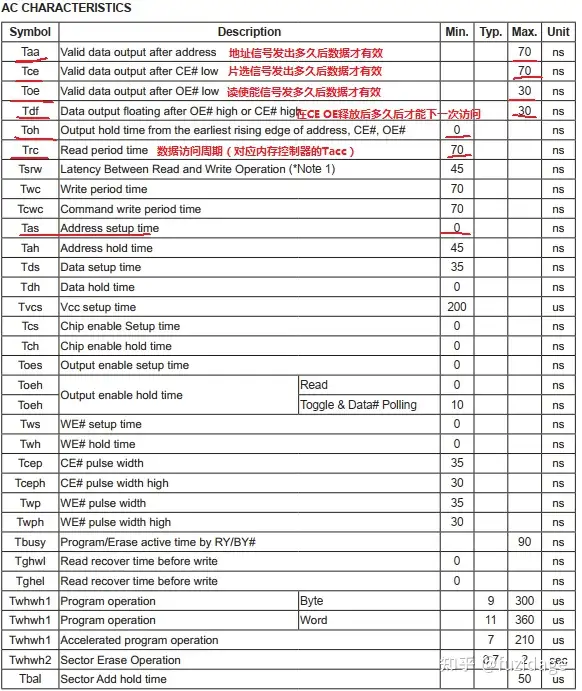

從表中我們看見:

發出地址數據(Addresses)后,要等待Taa(要求大于等于70ns)時間,地址數據才有效;
發出片選信號(CE#)后,要等待Tce(要求大于等于70ns)時間,片選信號才有效;
發出讀信號(OE#)后要等待Toe(要求大于等于30ns)時間,讀信號才有效;

而且表中Tas(地址建立時間,也就是地址發送多久后才能繼續發后面的片選信號)最小可以為0,那么說明地址信號(A)、片選(CE)、讀(OE)使能信號可以一起發出。

為了簡單我們把地址(Addresses),片選信號(CE#),讀信號(OE#),同時發出,然后讓它們都等待70ns即可(等待地址信號,片選信號,讀寫使能信號有效)。

我們再看看上面的nor訪問時序圖,釋放地址、片選、讀使能信號都沒有時間差值dt要求,那么說明地址、片選、讀使能信號可以同時釋放。

再來看s3c2440內存控制器的配置:



(1)配置數據訪問周期Tacc:

從上圖可以看到Tacc的默認值是111,對應14個clocks。s3c2440系統上電采用12MHz的晶振,HCLK=OSC=12MHz,那么Tacc=(1/(12*10^6)) * 14≈1166 ns,這個值很大,遠超過了我們的nor手冊上的Trc=70ns,幾乎可以滿足所有NorFlash的要求,這也是為什么我們不做初始化也能訪問norflash的原因。

啟動后,由于我們的時鐘HCLK設置成了100MHz,T=1000/100=10ns,Tacc= 10ns*14 >70ns, 所以內存控制器不配置Tacc也是能訪問該flash的。為了讓訪問速率加快,因此設置Tacc>70ns即可,配置成101,8個clocks即可。

(2)配置Tacs,Tcos,Tcoh,Tcah:

從nor的分析中,我們得知地址、片選、讀使能同時發出和同時釋放,所以配置Tacs,Tcos,Tcoh,Tcah皆為0。

代碼如下:
BANKCON0 = (*(volatile unsigned long *)(0x48000004));
void bank0_tacc_set(int val)
{
    BANKCON0 = val << 8;
}

3.測試:

int main(void)
{
    unsigned char c;

    uart0_init();//參考前面的uart編程
    puts('Enter the Tacc val: nr');

    while(1)
    {
        c = getchar();
        putchar(c);
        if (c >= '0' && c <= '7')
        {
            bank0_tacc_set(c - '0');
            led_test();//跑馬燈代碼我就不貼了,誰都會
        }
        else
        {
            puts('Error, val should between 0~7nr');
            puts('Enter the Tacc val: nr');
        }
    }
    return 0;
}

實驗效果:

輸入0~4,Tacc小于70ns,無法讀取Nor Flash上數據,LED不能閃爍。

輸入5~7,Tacc大于70ns,可以讀取Nor Flash上數據,LED不斷閃爍,且值越小越快。

結論:我們的內存控制器默認配置的tacc一般都能兼容大多數市面上的norflash,一般都是可以訪問的,無需進行對內存控制器進行多余的配置。
