隨著芯片制程節點逐漸逼近1nm，經典的摩爾定律也開始逐步放緩。此時，如果想要進一步提升芯片性能和密度，光靠提升工藝節點已不再現實。因此，以先進封裝技術為基礎的Chiplet技術，成為進一步提升芯片計算密度和性能需求的解決方案。在戈登·摩爾書寫摩爾定律時，也曾預言過“小芯片”會成為徹底改變半導體的一項技術。

在生成式AI爆火的如今，算力已經很難追趕AI的需求量，這種情況下，Chiplet就更為關鍵了。尤其在最近，UCIe（Universal chiplet interconnect express）正式發布2.0規范。

對國內公司來說，Chiplet是一個新機遇。在12月11～12日舉辦的上海集成電路2024年度產業發展論壇暨第三十屆集成電路設計業展覽會（ICCAD-Expo 2024）媒體采訪環節，奎芯科技聯合創始人兼副總裁唐睿就Chiplet和UCIe當前行業發展現狀進行了解析，并介紹了奎芯科技的接口IP和Chiplet的產品和優勢。

UCIe發展到什么階段了

在ICCAD 2024的IP與IC設計服務論壇上，唐睿在題為“IP與Chiplet 驅動AI時代的算力革命”的演講中表示，當前AI計算模型的規模已攀升至萬億參數級別，如Google的Gemini Pro（1.5萬億參數）、GPT-4（1萬億參數）和Claude 3 Opus（2萬億參數）。然而，當前AI計算芯片正在面臨“內存容量、互聯帶寬和算力性能” 三大核心瓶頸。基于UCIe標準的Chiplet技術正在成為破解難題的關鍵。

他指出，通過UCIe技術，Die與Die之間可以實現高效互聯，同時實現HBM顆粒與主芯片的解耦、LPDDR帶寬擴展以及Serdes模塊或者Optical Chiplet模塊的無縫對接。這一技術為系統設計提供了前所未有的靈活性和擴展性，助力AI芯片在多變的應用場景中實現性能提升。

在媒體采訪環節，談及Chiplet和UCIe發展，唐睿表示，當初2022年左右UCIe標準剛出來時，他和幾個業界朋友一致認為這是近幾年最重要的標準。但從推出兩三年的實際情況來看，暫時沒有達到預期。因?yàn)椴煌镜腎P間依然很難做到互聯互通，這既是機會也是挑戰。從產業角度來看，這不利于開放生態，但如果是已經購買UCIe IP的公司，有利于形成自己的閉環生態。

所以說，UCIe在演進過程中，未來一定需要在自己設計IP的同時，又能夠兼顧各種不同層級之間的互聯互通。

在最新的UCIe 2.0標準中，一大亮點就是支持3D封裝，顯著提升帶寬密度和功率效率。對此，唐睿表示，從2.5D到3D甚至是3.5D封裝發展是大勢所趨，目前即便是2.5D封裝技術中國的各方面技術實力依然略顯不足，所以現在整個業界包括奎芯科技，IP主要還是圍繞2D和2.5D封裝實現。

靈活完備的UCIe IP方案

近年來，奎芯科技不斷拓展高速接口類IP產品，涵蓋UCIe、LPDDR、HBM和PCIe等，形成了靈活的Chiplet產品方案。目前，奎芯科技比較強調兩個產品：

首先，M2LINK作為奎芯科技科技的最新技術成果，包含三種Chiplet方案：C2IO，與串型總線接口相聯；C2M，與內存總線相連；以及C2C，實現計算Die之間的互聯。該方案具有三點優勢：一是降低了主芯片的成本，通過節省HBM PHY IP的面積，使得SoC設計更加靈活，從而有效降低了制造成本；二是降低了封裝成本，無需整體使用昂貴的Si Interposer封裝；三是有效提升內存容量與帶寬，計算Die通過2D標準封裝，連接更多的HBM顆粒，從而滿足AI大模型對內存的需求。

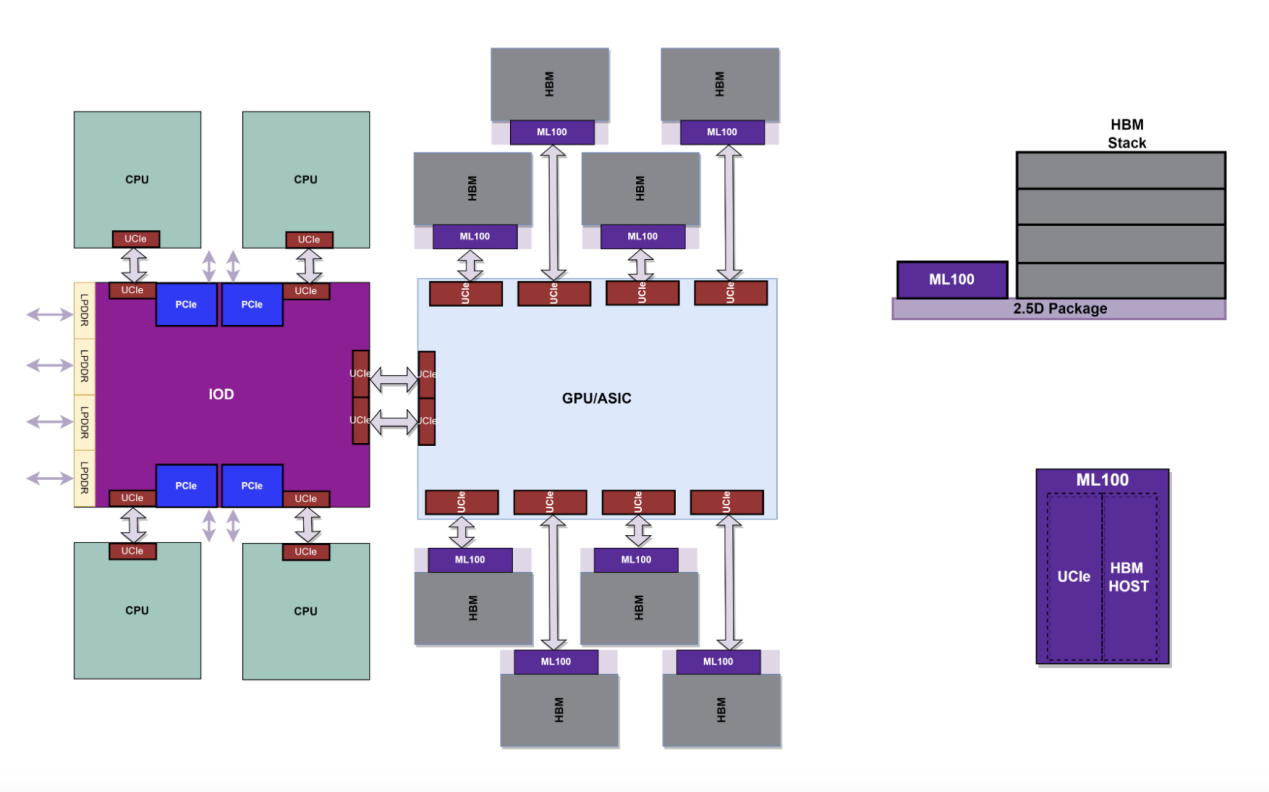

其次，今年奎芯科技的ML100 IO Die完成了兩個商業閉環的落地，這個產品目前主要解決從UCIe到HBM的連接，憑借HBM3內存子系統的高速接口，最大帶寬819.2GB/s，支持6400 Mbps的傳輸速率，遵循標準HBM3 JESD238協議，滿足了人工智能應用對高帶寬和低功耗的嚴格需求，并為AI技術的未來升級打下堅實基礎。

從產品角度來看，奎芯科技的產品具備一定先發優勢。唐睿在采訪中表示，奎芯科技UCIe在6nm和12nm等多個制程節點上已完成了16Gbps及32Gbps兩個速度的標準IP，同時這個速率在標準封裝上實現，這要比在先進封裝上實現難得多，因?yàn)樾诺涝跇?biāo)準封裝上更差。

談及奎芯科技在Chiplet和UCIe產品上的優勢時，唐睿表示，一方面，奎芯科技的UCIe IP能夠?yàn)榭蛻籼峁┖艽蟮撵`活性，比如一些 Chiplet IO die客戶不光用了UCIe IP實現自己同質芯片的互連，也利用奎芯科技的IO die做了一些接口轉換；另一方面，奎芯科技的UCIe IP具備一定完整性，比如擁有配套的Chiplet。

在國產替代變局中帶來價值

在撲朔迷離的地緣政治下，國產替代成了最近幾年的熱門話題。對此，唐睿有著自己的理解，他表示，從工程師和架構師角度來看，為了對產品負責，第一選擇一定是最成熟、最熟悉的EDA或者IP，而不只是去選擇國產EDA或IP產品。所以，對于國內廠商來說，一定要找到自己產品的定位。國產替代并非簡單的替換，二是要在變局中帶來價值。

從奎芯科技的角度來看，Chiplet就是變局之一。目前，國外公司也沒有走得很靠前，同時主要圍繞5nm～3nm區間進行創新。而國內因?yàn)橹瞥淌芟蓿钥赡芤烟旎ò鍓旱鸵恍?2nm～7nm區間就要用Chiplet實現，所以這種情況下，不論是功能疊加，還是異構集成，國內需要走一些其他創新的路，這樣才會讓用戶優先考慮國內的方案。

從技術支持的角度來看，不論是國內的上游公司，還是奎芯科技，支持力度都比海外巨頭好得多。比如說，奎芯科技的AE基本上都是當天問題當天解決。

“目前，奎芯科技在三個交叉賽道上都屬于早期階段，一是AI對芯片的要求，二是Chiplet的發展，三是芯片的國產化，所以我們會繼續打磨好自己的產品，未來可期。”唐睿在采訪的最后如是說。
