泰克公司作為世界領先的示波器品牌，一直堅持創新，幫助工程師提供更方便，更快速和更準確的測試測量設備。TEK049和TEK061就是泰克公司為中端示波器最新研發的ASIC。兩顆全新的示波器芯片在泰克最新發布的MSO6示波器上的使用，重新定義了中端示波器的新標桿。

MSO6混合信號示波器，ADC高達12位，在高分辨率模式下，分辨率可達16位。同時，由于采用了新型低噪聲前端放大芯片-TEK061，大大降低了噪聲，在1mv/div（1GHz帶寬）時，示波器本底噪聲實測值(RMS)只有54.8uV, 遠遠低于市場同類示波器，提高了微小信號測量的準確度，為設計開發者提供了準確可信的結果。

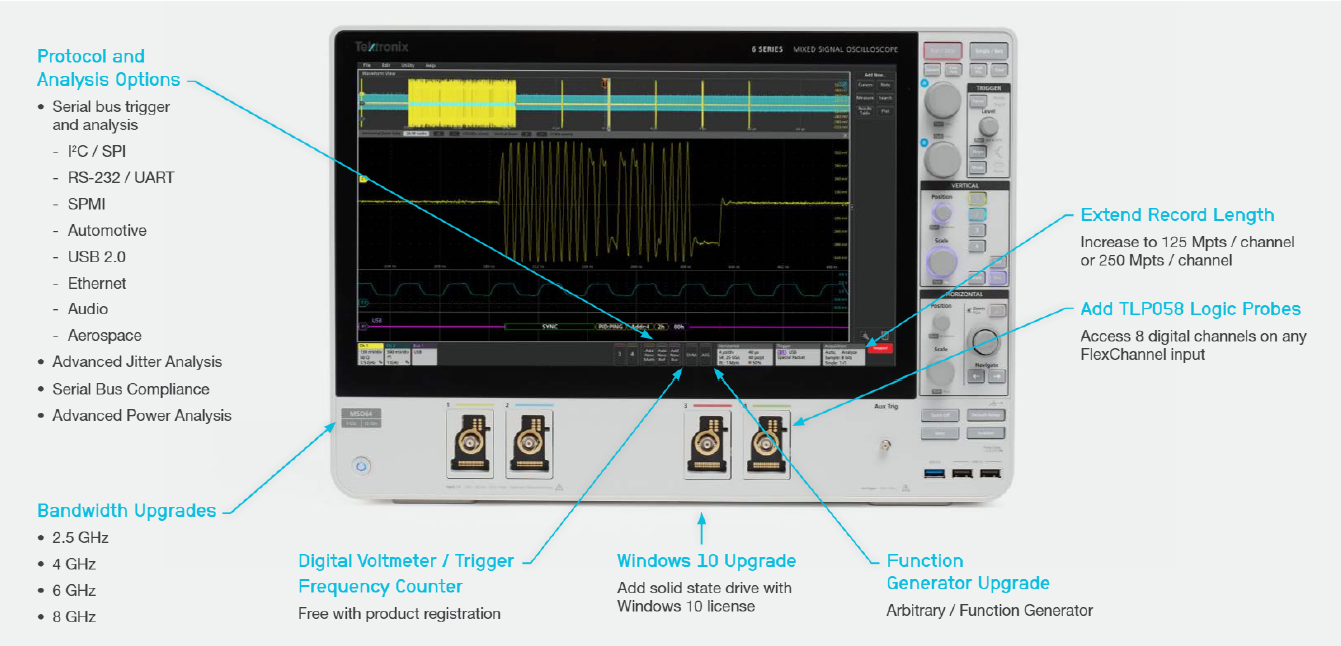

了解創新型終端示波器MSO6

全新的ASIC有哪些技術亮點？

典型示波器的信號路徑相當復雜，因為信號必須通過各種元件，包括放大器、繼電器、濾波器、ADC 等，然后才能處理并顯示信號。

Tek049 團隊重新構思了這條信號路徑，包括模數轉換器、解復用器、觸發功能和邏輯分析功能。這實現了高采樣率、高垂直分辨率，模擬通道和數字通道實現了完全相同的采樣速度，同時實現了FlexChannel技術。同時TEK049以便更緊密地整合模擬通道和數字通道，既支持實時信號處理，又能夠實現業內第一個FlexChannel 輸入，既可以作為一條模擬通道運行，也可以作為八條數字通道運行。

6系列MSO上采取了哪些措施來降低噪聲？

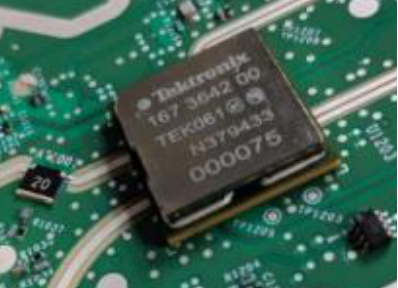

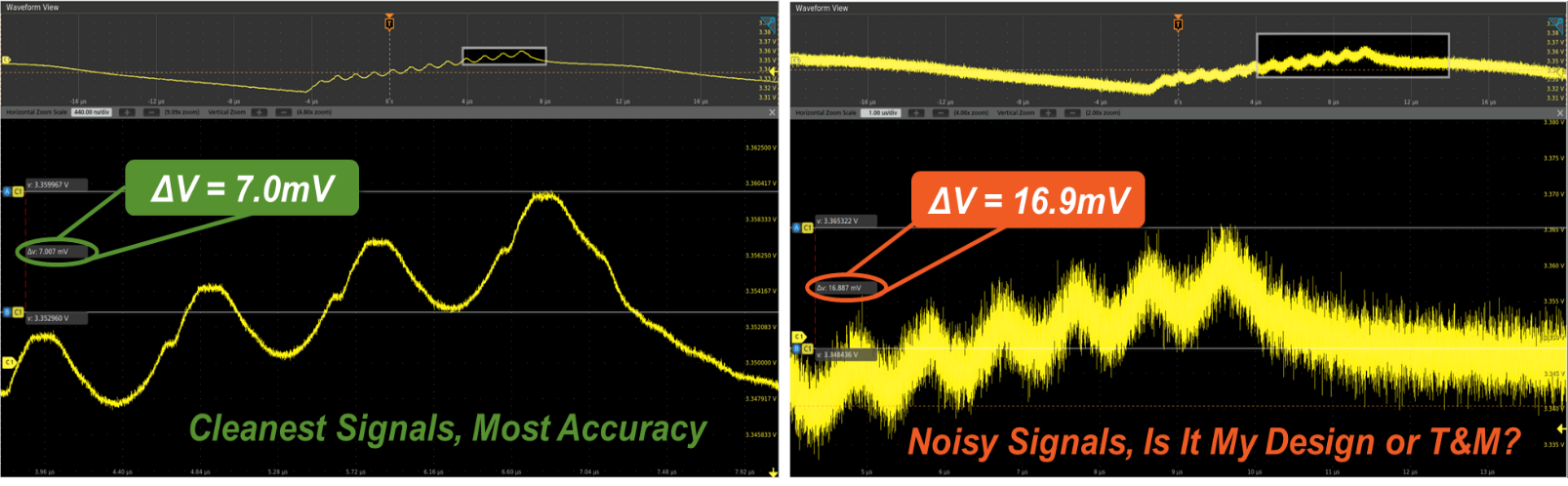

噪聲是所有示波器一項不受歡迎的特性，存在于示波器前端的垂直噪聲。如何降低噪聲，提高測量精度一直是泰克追求的。TEK061是泰克公司最新研發的低噪聲前端放大芯片。該芯片大幅降低了示波器的本底噪聲，提高了測試精度，尤其針對低電平信號測量時。

下載有禮

《TEK049 ASIC為下一代示波器提供動力》

立即下載文檔

即日起至9月14日，點擊上方按鈕，下載文檔，即有機會獲得精美禮品一份（共45份，詳見下方禮品展示區）

視頻演示
視頻演示

視頻演示

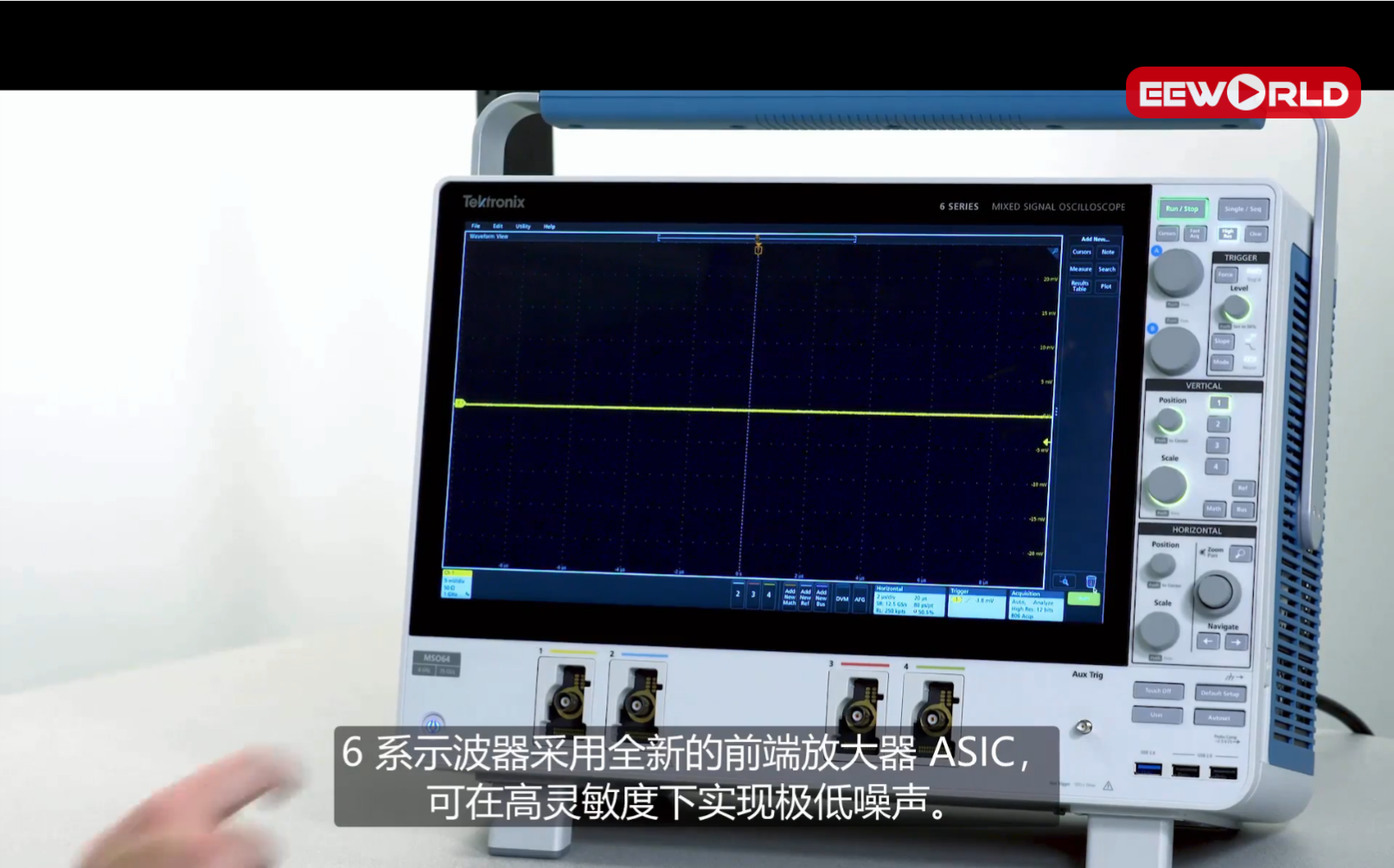

泰克新6系低噪聲示波器芯片Tek049

6系列MSO Demo 2

The science behind the low noise

活動禮品

讓示波器只顯示輸入信號，而不要摻雜其他的信號，就需要示波器更純粹地表征信號。提到最新推出的MSO 6，工程師出身的泰克科技總裁Pat Byrne充滿興奮地說：“6系列MSO的關鍵特色之一，并不僅僅是低噪聲設計，而是實現了高分辨率下的低噪聲，以及帶寬高達8GHz時候的低噪聲表現。因此，這樣的采樣頻率，這樣的噪聲性能，這樣的垂直分辨率，真正代表了測量科學的前沿水平。”

MSO6示波器前端低噪放ASIC TEK061實現了突破性的噪聲性能，與普通示波器相比，噪聲降低約75%（5mV/div，1 GHz時）。MSO6提供了多個低噪聲輸入，特別是在最關鍵的高靈敏度設計中，提升了測量信心。例如，現代嵌入式設計要求干凈、精確控制的DC電源，為ASIC和FPGA器件輸送信號。對這些應用，6系列MSO使得設計人員可以以更高分辨率和準確度測量DC電源軌道，縮短了解設計中電源軌道上高頻影響源所用的時間

了解創新型終端示波器MSO6

MSO6的低噪聲設計細節

【泰有聊】準確測量示波器噪聲的七條規則

一、噪聲必須是測量出來的，而不是用眼睛看出來的

有儀器廠商的銷售在做演示的時候，指著屏幕中間的軌跡線說：“看，這示波器噪聲看起來多小”。但實際上評估噪聲差異是量化的，而不是純粹用看的。示波器在獲取數百萬個模數轉換后的數據點，然后進行壓縮，顯示在顯示屏幕的像素中。選擇怎樣以看得到的方式壓縮數據，怎樣獲得輝度等級，是一個非常復雜的過程。某些方法可能會把重要的數據平滑化，其他方法可能會過分顯現噪聲尖峰。也就是說，可視表示方法會受到怎樣柵格化軌跡的影響，而這和實際存在的噪聲一點兒關系沒有。噪聲必須是測量出來的，而不是用眼睛看出來的。

二、確保把兩臺示波器設置相同的滿刻度電壓，而不是相同的伏/格

現代示波器，每個廠商都以不同的方式對屏幕分格，但泰克使用10格，而有些其他品牌示波器用8格。如果8格示波器設置成100mV/div，那么泰克示波器必須設置成80mV/div才能進行同等比較。也可以把測得的噪聲除以滿刻度電壓，按百分比測量噪聲。不管是哪種方式，如果這兩臺示波器以不同方式對屏幕分格，都不能直接對比某個V/div設置下的絕對噪聲。

三、不要測量峰峰值噪聲，而應該測量AC-RMS值

人們一般把示波器置于連續運行模式，測量峰峰值噪聲。但是，這個值并不是無界的，因為測量運行時間越長，這個值變得越大。如果兩臺示波器的噪聲相等，那么數據處理速度更快的示波器顯示的峰峰值噪聲要高于處理數據較慢的示波器。而RMS測量在統計上是有效的，沒有上面的峰峰值問題。因此，在我們評估示波器的噪聲的時候，應該用專門的AC-RMS測量，泰克示波器就有直接的AC-RMS選項。

下期預告——【泰有聊】技術篇-連載第三篇：處理有噪聲的信號：利用示波器工具簡化測量

活動禮品

活動說明

（1）活動時間：即日起至1月28日

（2）如何參與：閱讀下方泰克MSO6探頭內容--》微信掃描右側二維碼--》分享探頭故事、問題，即可進入2019元新年紅包瓜分。

（2）如何參與：閱讀下方泰克MSO6探頭內容--》微信掃描上方二維碼--》分享探頭故事、問題，即可進入2019元新年紅包瓜分。

（3）分享活動瓜分188元紅包：參與活動并將活動分享出去，即可參與瓜分188元紅包。

（4）信息不完整、非電子行業的從業人員和采取作弊行為的參與者，不能參與紅包的瓜分。紅包瓜分通過EEWorld服務號（電子工程世界福利社）發放，由于取消關注導致發送失敗的，視為放棄瓜分資格，紅包不在發放。未盡事宜，由EEWorld酌情處理，參與者默認同意此項規定。預祝大家新年快樂。

泰克MSO6最新電源探頭大揭秘

多數人在使用示波器時都比較關注示波器本身，卻忽略了探頭的選擇。實際上探頭是介于被測信號和示波器之間的橋梁，如果信號在探頭處就已經失真，那么再好的示波器也會大打折扣。正所謂“好馬配好鞍，洞察靠真探”，——示波器再好也得探頭經得住考驗，信號不能失真。

MSO6志在超低噪聲，MSO6采用了全新設計的前端放大器Tek061，在較小的伏特/格設置上實現了非常好的噪聲性能。配合示波器對超低噪聲的理想追求，泰克科技全新的1GHz/4 GHz帶寬 TPR1000/4000電源探頭，再一次展示了泰克在電源完整性測試中的優異的低噪聲表現能力。

這一新品的上市，配合MSO6系超低噪聲示波器的優秀表現，繼續為用戶提供高度的使用性，連通性和在各個不用領域所需要的低噪聲表現能力，同時也為從事電源完整性設計的技術人員提供了更有效的工具。

TPR1000/4000電源探頭提供了從-60到+60V的超高偏置范圍，以及不超過300μVp-p的超低噪聲的 DC電源紋波測試解決方案。

TPR探頭如何用于電源軌測量

關于超低噪聲探頭，工程師們也許想問

(1) 為什么需要用電源軌探頭

現代電子產品由于更多的功能，更高的密度和更快的切換速度應用，大大提高了對電源的要求。設計人員往往會面臨更大的測試調試挑戰，需要放大電源軌去找到高頻噪聲、測量紋波及瞬態分析。但是示波器通常沒有足夠的偏置將DC軌道上的噪聲和紋波調整到示波器屏幕中心以便于測量。

(2) 低噪聲示波器和低噪聲探頭哪個更重要

示波器探頭是示波器使用過程中不可或缺的一部分，它主要是作為承載信號傳輸?shù)逆溌罚瑢⒋郎y信號完整可靠的傳輸至示波器，以進一步進行測量分析。示波器和探頭搭配才構成一個完整的信號測量鏈路，如果只看重示波器而忽視探頭的選擇，那進入示波器之前的信號已經失真，再完美的示波器所測得的數據也有會誤。同理，如果只看中探頭而忽視示波器的選擇，那再保真的信號也會受示波器本身噪聲的影響，因此兩者同樣重要。

眾所周知，示波器的模擬前端，包含衰減電路、緩沖電路和放大器電路都會引入噪聲。這也是示波器的本底噪聲的重要來源。通常都會將模擬前端的設計作為評價示波器噪聲的表現的重要指標。泰克的MSO6采用了全新設計的前端放大器Tek061，在較小的伏特/格設置上實現了非常好的噪聲性能。因此搭配低噪聲示波器才能保證電源軌探頭發揮優異的特性。

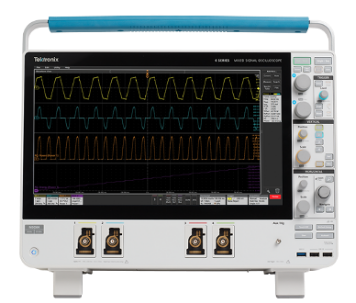

泰克低噪聲示波器MSO64

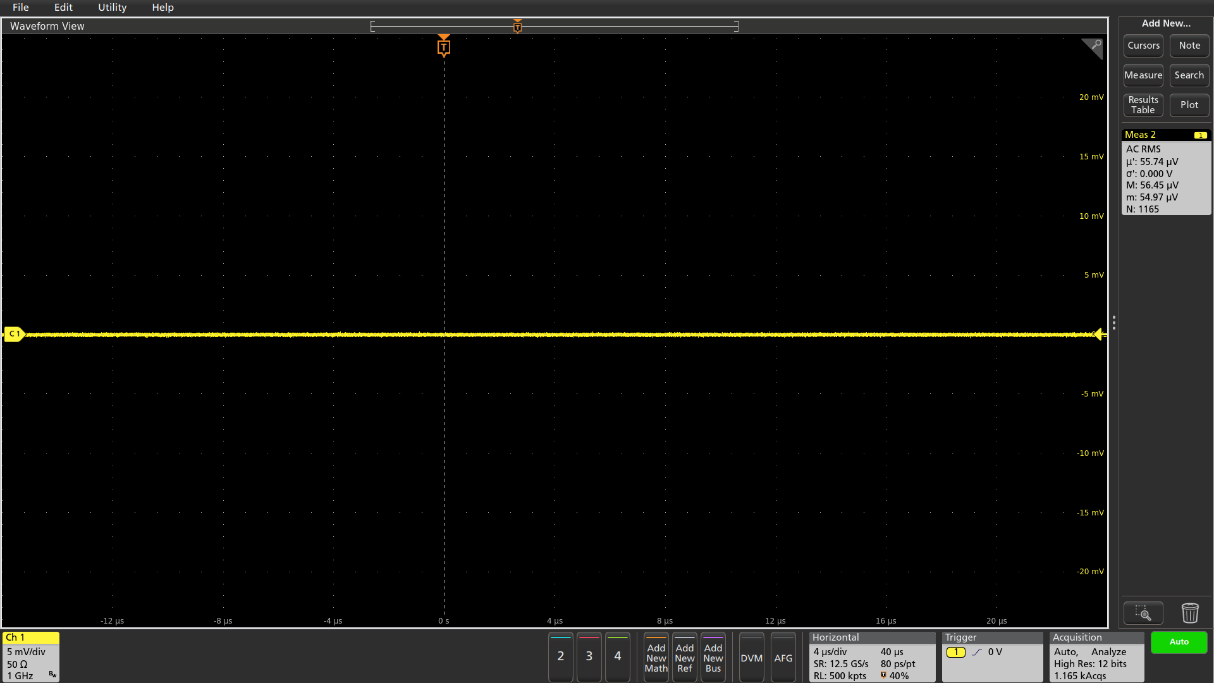

6 系列MSO本底噪聲: Mean AC RMS = 56 uV

下圖為MSO6系示波器分別連接TPR1000電源軌探頭和TPP1000普通無源探頭情況下，對3.3V電源軌的紋波測試結果，結果如下圖所示，電源軌探頭的測試結果比普通探頭的準確超過50%。

(3) 泰克的電源軌探頭TPR4000有哪些特性

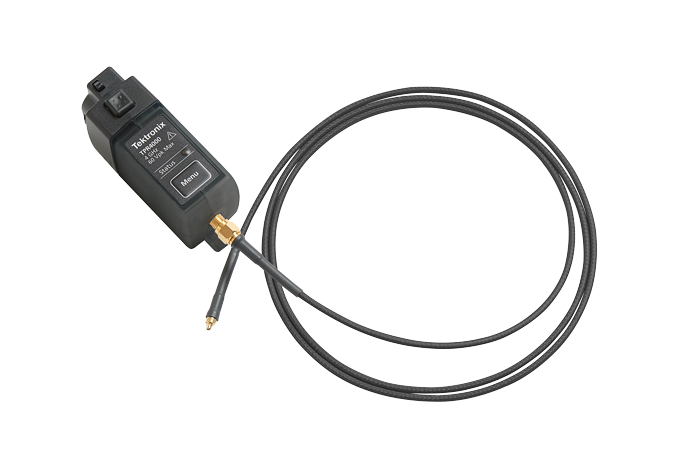

泰克新推出的低噪聲探頭TPR1000/4000是專門給電源測試測量而設計的。該探頭超高的阻抗設計可以最大限度的減小DC軌道上的示波器負載效應（直流電壓為50KΩ）。同時，該探頭提供了高達4GHz帶寬，可以檢測到電源軌上更多的信號內容（諧波，紋波等）。

當TPR系列探頭同泰克MSO5/6系示波器結合使用時，泰克產品將幫助從事電源完整性測試的用戶提供準確的的連接，驗證，除錯的分析解決方案。

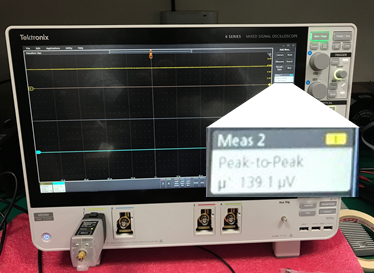

20MHz帶寬，1.25mV/div 情況下測得的TPR4000的噪聲實測值低至139.1uV。

(4) TPR系列電源軌探頭都有哪些附件

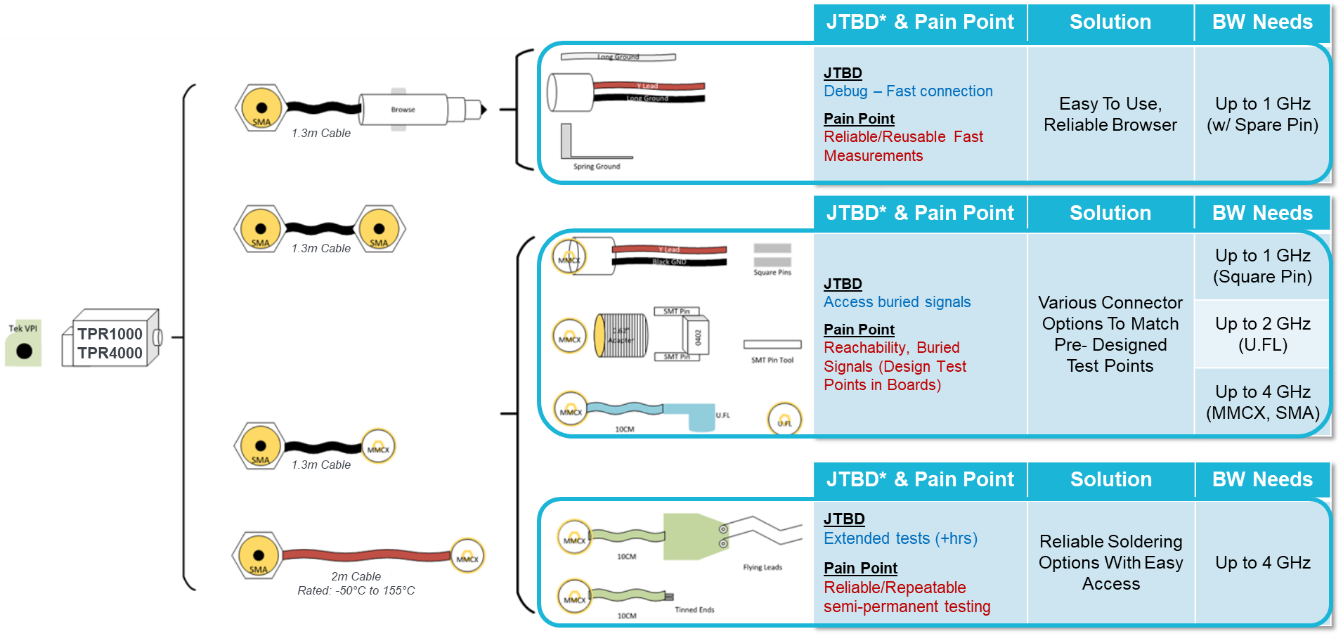

針對不同的電源測試場景，泰克為TPR系列探頭設計了不同的鏈接附件。從點測探頭，到接地引線、方孔Y型引線，微型SMD線夾等，以滿足不同應用場景使用需求。

(5) 全部參與者的探頭故事

還有想問什么? 掃面最上面二維碼

參與泰克新年揭秘探頭行動，一起瓜分2019元新年紅包！
