泰克日前為 5 系列和 6 系列 MSO 混合信號示波器發布了新的固件,推出了一種名為 Spectrum View(頻譜觀測)的全新分析工具,支持免費升級,可以在 5 系列和 6 系列 MSO 的高清大屏幕 上執行混合域分析。只需更新最新固件,就可以把這種混合域功能添加到任何 5 或 6 系列 MSO 上,當然所有新儀器在出廠時都會自帶這種功能。
為滿足高性能 5 系列和 6 系列 MSO 混合信號示波器對 RF 分析的需求,泰克采用了一種全新方 法,不要求單獨的射頻輸入通道,示波器的每個模擬通道都可以提供頻譜觀測功能。這種最新固 件啟用了示波器中內置的專利技術,通過儀器中的硬件實現同時查看時域模擬波形和頻譜觀測,并獨立控制每個域。
《基于泰克MSO64的全新時頻域信號分析技術_基礎篇》

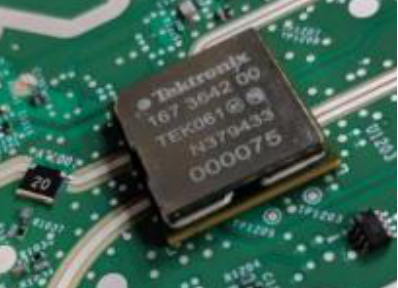

文中介紹了 Spectrum View 功能,闡述了與傳統示波器 FFT 方法的區別及優勢。Tek049 平臺及低噪聲放大前端 Tek061 的引入,可使得示波器達到低噪聲水平,這是測試微弱信號頻譜的重要前提。時域與頻域并行處理架構,使得時頻域數據捕獲相互獨立,同時 Spectrum Time 的可移動性,使得示波器具備了多域聯動分析功能。
《基于泰克MSO64的全新時頻域信號分析技術_理論篇》
本文重點介紹 Spectrum View 的架構及 FFT 相關的基礎內容,包括數字下變頻技術(DDC)、頻譜泄露效應、時間窗等內容。
《混合域遇到大屏幕,外加固件升級》
泰克日前為 5 系列和 6 系列 MSO 混合信號示波器發布了新的固件,推出了一種名為 Spectrum View(頻譜觀測)的全新分析工具,支持免費升級,可以在 5 系列和 6 系列 MSO 的高清大屏幕 上執行混合域分析。
