請閱讀后選擇適合自己的型號

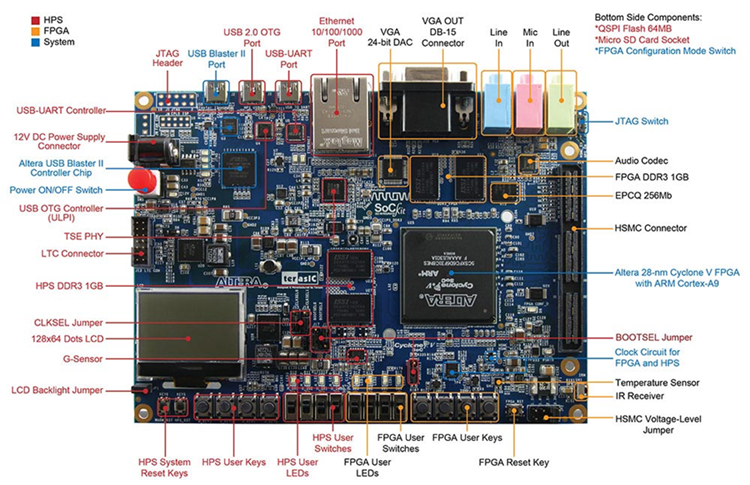

Arrow SoC Kit
每套均包含：
Altera cyclone V SOC包含：內置雙核ARM Cortex-A9;110K LE可編程的邏輯資源
高速擴展接口（HSMC）,并支持3.125G高速串行收發器
兩排低功率DDR3內存
MicroSD卡和10/100/1000M自適應以太接口
采用Silicon Labs公司的可編程時鐘輸出芯片
彩色128*64LCD顯示屏（SPI接口）
VGA和音頻接口
USB2.0 OTG（全速）和USB轉UART接口
3軸數字加速度計和溫度傳感器
用戶手冊USB接線及電源線
參考資料（視頻）：
基于Cyclone V SoC可重構的網絡控制系統
2014 Altera SoC合作伙伴研討會 昇偉電子 IEEE61850方案
2014 Altera SoC合作伙伴研討會北京文通圖像處理與識別方案
2014 Altera SoC合作伙伴研討會 Arrow Electronics Demo方案演示
2014 Altera SoC合作伙伴研討會 Arrow Soc Kit方案
2014 Altera SoC合作伙伴研討會 昇偉電子 IEEE61850方案演示

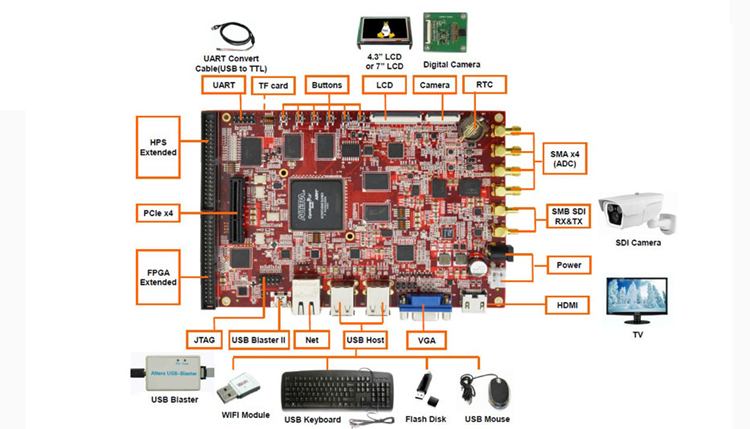

Embest SoC board
Lark Board 采用的是Altera Cyclone V SX系列SoC芯片，核心資源包含三大部分：傳統FPGA通用IO與邏輯、傳統ARM通用IO及控制器、高速差分收發器。Lark Board的外圍接口也主要根據這三大部分進行定制，主要擴展和定制應用包括：
板載USB Blaster II JTAG在線調試
TF卡及eMMC系統啟動
HPS與FPGA各1GB DDR3內存
SDI高清輸入和輸出
VGA及HDMI高清顯示
可外接中小尺寸LCD觸摸屏（7’’）
高帶寬模擬前端及ADC采樣
10/100/1000Mbps以太網
4個USB擴展
可外接數字?jǐn)z像頭擴展
PCIE x1/x4擴展
RTC時鐘
HPS部分?jǐn)U展接口（QSPI、UART、SPI、I2C、GPIO等）
FPGA高速收發器（LVDS、RSDS、SLVS、mini-LVDS）擴展
Linux內核版本是3.13；u-boot版本是2013.01.01
參考資料（視頻）：
2014 Altera SoC合作伙伴研討會 How to start a Linux based design on Altera SoC – part 1
2014 Altera SoC合作伙伴研討會 How to start a Linux based design on Altera SoC – part 2
2014 Altera SoC合作伙伴研討會 Embest Demo演示
2014 Altera SoC合作伙伴研討會 Embest AMP Reference Design

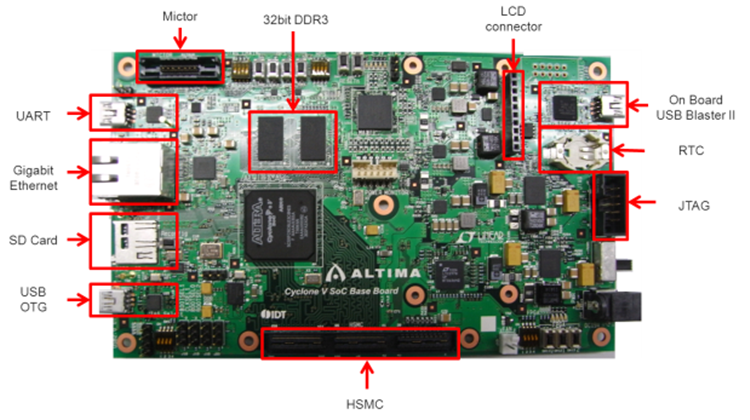

Macnica Helio Kit
Helio主板功能:
主芯片: Cyclone V 5CSXFC6C6U23ES SoC with Dual-core ARM? Cortex? A9 processor
電源器件: LTC2978, LTC3605, LTC3613, LTC3026, LT3509
內存: Micron DDR3 2Gb @ 32bit @ 533MHz ECC
配置方式: On board USB Blaster II, Configuration ROM, JTAG
軟件支持: Yocto Linux BSP support
外圍接口:HSMC, Gigabit Ethernet, USB 2.0 OTG, UART, SD card, GPIO, LCD
其他功能:Power Supply Monitor by Linear Technology, Real Time clock, Buttons, LEDs, Switches
參考資料（視頻）：
2014 Altera SoC合作伙伴研討會 駿龍科技Demo方案演示
many Cytech training on below website

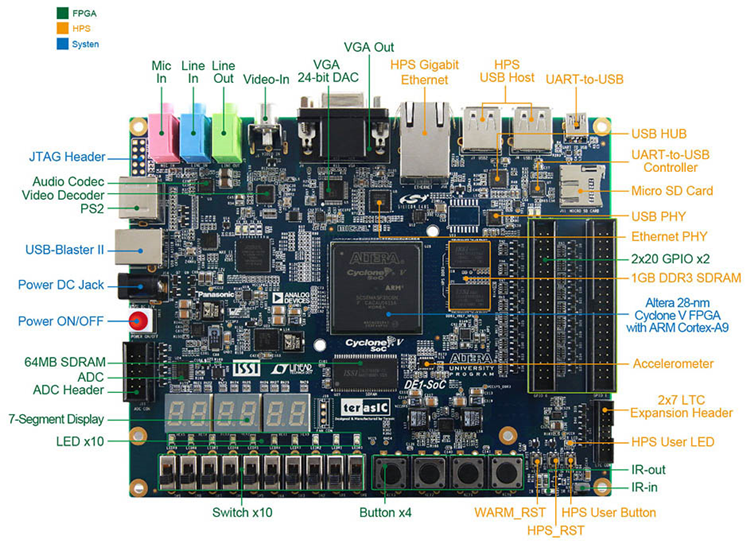

TerAsic DE1-SoC board
主芯片:
Cyclone V SoC 5CSEMA5F31C6 Device
Dual-core ARM Cortex-A9 (HPS)
85K Programmable Logic Elements
配置以及調試:
Quad Serial Configuration device – EPCQ256 on FPGA
On-Board USB Blaster II (Normal type B USB connector)
存儲設備：
64MB (32Mx16) SDRAM on FPGA
1GB (2x256Mx16) DDR3 SDRAM on HPS
Micro SD Card Socket on HPS
通訊：
兩個 Port USB 2.0 Host (ULPI interface with USB type A connector)
USB to UART (micro USB type B connector)
10/100/1000 Ethernet
PS/2 mouse/keyboard
IR Emitter/Receiver
外擴接口：
兩個 40-pin 擴展頭 (voltage levels: 3.3V)
一個10-pin ADC 輸入頭
一個 LTC 接口 (一個 Serial Peripheral Interface (SPI) Master ,一個 I2C 以及一個 GPIO )
Display：
24-bit VGA DAC
Video Input：
TV Decoder (NTSC/PAL/SECAM) and TV-in connector
開關，按鍵以及顯示燈：
4 用戶按鍵 (FPGA x4)
一個10-pin ADC 輸入頭
11 用戶LEDs (FPGA x10 ; HPS x 1)
2 HPS Reset (HPS_RST_n and HPS_WARM_RST_n)
Six 7-segment displays
傳感器：
G-Sensor on HPS
