什么是負電壓？說到電壓，一切都是相對的。不同的電導體之間有不同的電位。這意味著一個電壓可以高于另一個電壓。這種情況下一般不會使用“負電壓”的描述。我們所說的負電壓是指一個電壓低于系統的地電位。圖1是一個3.3V電源電壓和0V系統地電位的示例。在這個系統中，需要測量和記錄傳感器的信號。這些信號可能在+2.5V和–2.5V之間。
為了檢測這些信號，我們采用+3.3V的正電源電壓和–3.3V的負電源電壓的運算放大器。且系統中已經提供+3.3V正電壓。對于所需的–3.3V負電壓，可以利用系統的–5V來產生。該電壓軌可能來自基于變壓器的電源，通常該電壓是沒有經過精確調節的。為了精準生成–3.3V，我們需要使用線性穩壓器。
市場上有眾多適用于正電壓的線性穩壓器可供選擇。在需要轉換負電壓的應用中，是否可以使用這種正線性穩壓器？
圖1顯示了用于這種應用中的正線性穩壓器。圖中的可調電阻代表線性穩壓器的調整元件。對于這種線性穩壓器IC來說，VIN、VOUT和GND連接器之間的電壓關系是完全相同的，就像在正電壓應用中一樣。然而，在這種環境中使用正線性穩壓器有幾個缺點。該電路將使用電阻分壓器來調節基于–5V電壓軌的輸出電壓，而不是基于0V電壓軌、系統地。這會導致–5V電壓軌上的干擾和噪聲直接耦合到產生的–3.3V軌上。此外，穩壓精度也相當差。當–5V電源電壓精度只有±10％時，這個不精確度也會耦合到–3.3V產生的輸出電壓上。
在這種情況下使用正線性穩壓器的第二個缺點是線性穩壓器設備的I/O引腳（例如使能引腳）將以–5V為參考。如果需要監控不同電壓的上電序列，則可能需要電平轉換。
圖1.產生負電壓的正線性穩壓器。
圖2所示的是相同系統，但是使用了專為降壓負電壓設計的線性穩壓器。
這些IC被稱為負線性穩壓器。ADI公司的新型ADP7183負線性穩壓器專為最低噪聲、最高電源抑制比(PSRR)而設計。這使得該器件非常適合對電源噪聲敏感節點的濾波應用。

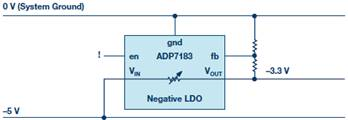

圖2.產生負電壓的負線性穩壓器。
如果使用如圖2所示的負線性穩壓器，則產生的–3.3V是相對于0V地電壓進行穩壓。這將產生非常低的噪聲和精確的輸出電壓。此外，I/O引腳以0V的系統地為參考，可以省去電平轉換。
這樣一來，特殊的負線性穩壓器在轉換負電壓或?yàn)V波負電壓時就顯得尤為重要。市場上的負線性穩壓器通常供應有限。ADP7183(300 mA)和ADP7185(500 mA)等新產品為設計人員提供了更多可用的產品系列。
測驗：
對了—為什么使用LDO？您仍在使用7805標準件以獲得穩定的5V輸出嗎？但是7805需要7V（最小）輸入電壓。假定我們需要100毫安的輸出電流。
7805與ADP150這種LDO相比，哪種效率更高？
提示：查看ADP150數據手冊。
