一、滾動模式
滾動模式也許你很少用，但它卻是分析問題最簡單、最粗暴的方法。你僅僅要做的，就是確定異常多長時間會出現，采樣率是否足夠。如5秒內會出現的異常，設置滾動采集7s的數據后停止，在采樣率足夠的前提下，我相信問題已經逃不出你的手掌心了。

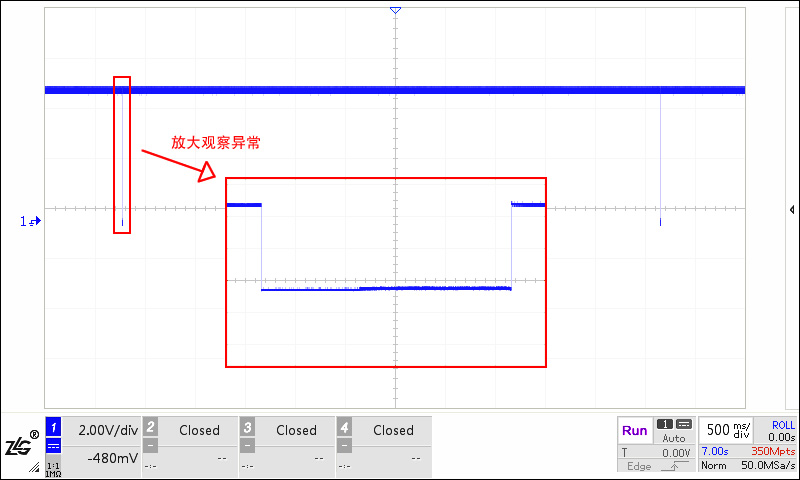

圖1滾動采集電壓跌落波形
小結：滾動模式是“無死區”的，任何異常問題都可以抓下來，但前提是，采樣率要足夠高。如上圖，采樣率為50MHz，當異常的頻率超過25MHz，就很難采集到準確的波形了。ZDS4000的滾動模式，支持最高500MHz的采樣率，最長數據采集時間為7.2個小時（此時采樣率為20KHz）。
二、滾動模式+在線監測
任何東西有利必有弊，滾動模式當然也有，它的缺點：不支持觸發及觸發后自動停止。也就是用滾動來分析問題時，需要用人眼去判定異常，并且在抓到異常后，手動停止采樣，這有時是很困難的。這里推薦一種在線監測異常的方法，首先開啟ZDS4000的滾動測量功能，其次然后通過網絡來讀取測量值，判斷是否有異常，最后停止示波器采樣。還是以電壓跌落為例（出問題時峰峰值為5V），示波器的設置及python監控腳本如下：
圖250ms滾動模式，峰峰值測量，500MHz采樣率

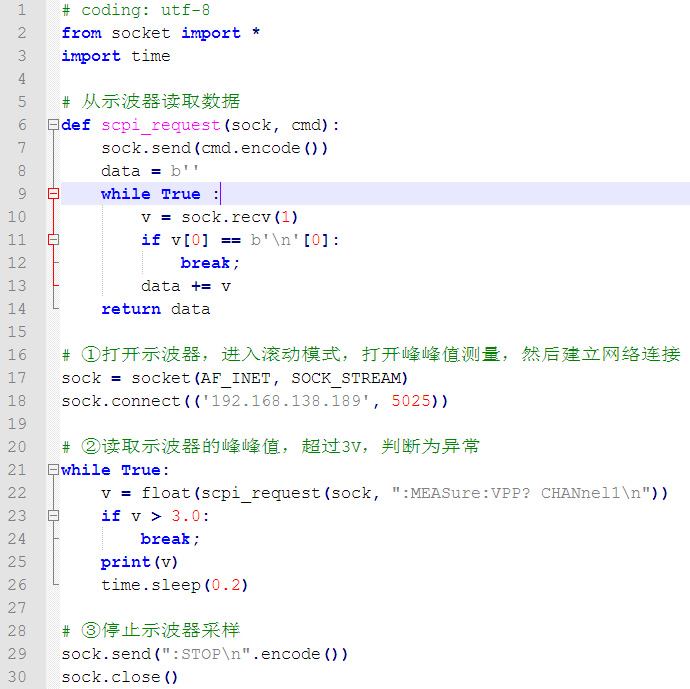

圖3python在線監控源碼
小結：使用在線監測的方法，可以很大程度上彌補滾動的缺點，但并不是萬能的，如果示波器提供的測量功能不能查出錯誤，那就非常難辦了，幸而ZDS4000提供了50多種測量，絕大部分的錯誤都是可以檢測出來的。
三、觸發+分段存儲
觸發是示波器用得最多的功能之一了，具體的設置比較復雜，可以按以下思路去操作：
1.用哪個通道做觸發？設置觸發源。
2.異常的樣子如何？設置觸發類型及觸發電平。
3.異常一閃而逝？打開模板觸發并將模板移動到異常波形所在區域。
4.如何抓到異常后自動停止？點Single運行，抓到一次異常后自動停止。
5.如何多次采集異常？設置Normal觸發，點RUN運行，多次采集后手動停止，打開分段存儲（Seg），可瀏覽所有捕獲到的異常。
圖4分段瀏覽異常波形
小結：非滾動模式下，采樣存在死區的說法，死區中出現的異常，抓不到也不會在屏幕上顯示。可以通過示波器的刷新率指標來確實死區時間，刷新率越高，死區時間越小，抓到異常的準確率越高。
總結：
問題縱然千奇百怪，但只要正確抓下來了，那離問題解決已不遠矣！ZDS4000系列示波器，有著512M深存儲、高刷新率、以及真正意義的參數測量等優勢，涵蓋上述三種方法的所有功能，可幫助您提高解決問題的效率。
