1、MVB是什么
MVB是Multifunction Vehicle Bus的縮寫，即多功能車輛總線協議，它是列車通信網TCN的一部分。TCN是鐵路列車車輛之間和車輛內部可編程設備互聯傳送控制、檢測與診斷信息的數據通信網絡，由WTB和MVB構成。MVB主要用于對互操作性和互換性有要求的互連設備之間的串行數據通信，它負責將車輛中的標準設備連接到列車通信網絡中，其固定傳輸速率為1.5Mbit/s。MVB具有的高速信號采集，高效操作等技術優勢，使其成為軌道交通的主流通信協議。

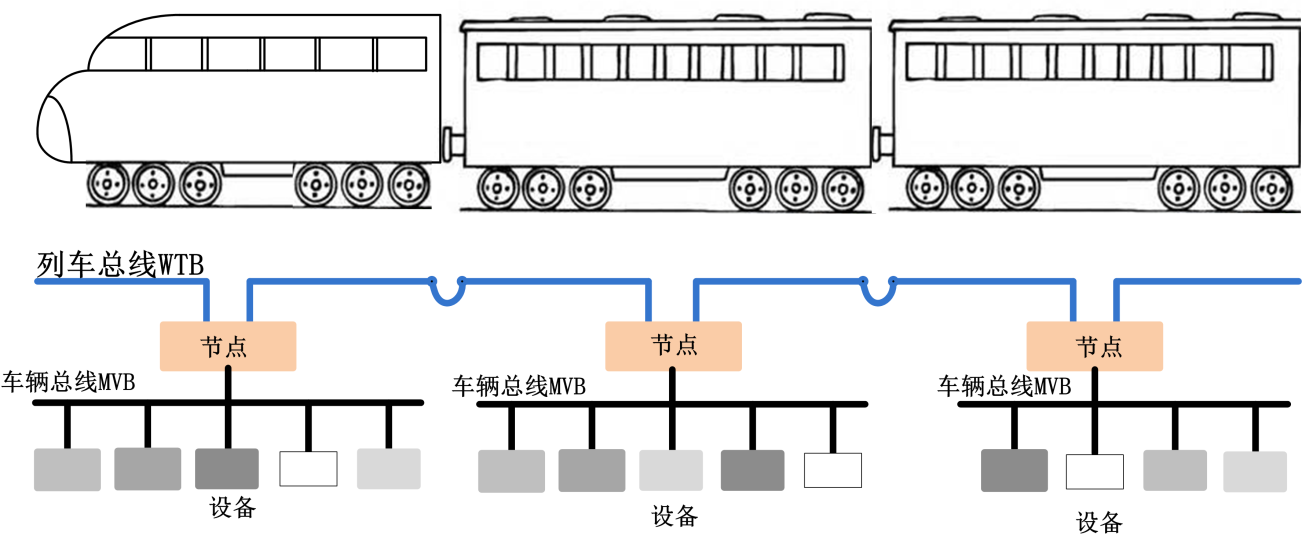

圖1 列車通信網絡
列車通信網絡通常采用分層結構，根據列車控制的特點分為上下兩層，每一層根據不同的特性要求相應有不同適用局部網絡，包括列車總線層（WTB）和多功能車輛總線層（MVB）。WTB負責不同車輛單元中的網絡節點連接，MVB則負責同一車廂內部各種可編程終端裝置的連接。WTB和MVB是兩個獨立但又相互依賴的通信子網。
圖2 列車
2、MVB解碼能解決什么
MVB的解碼原理是將采集到的MVB原始信號按照標準協議規定的格式進行解析，翻譯成我們容易理解的指令和數據內容，將MVB信號解碼能為我們的分析實現以下目的：
1）獲取通信內容
通信內容是列車通信中首要關注的東西。通過解碼，你能把被測點上所有的通信過程記錄下來。MVB的特殊之處是它的信號特性由材質決定，要兼容不同材質以及穩定的捕獲信號，需要有高采樣率以及大存儲深度的采集設備支持。解碼后我們可以很方便的觀察到節點之間的通信過程，了解當前設備在進行什么操作。

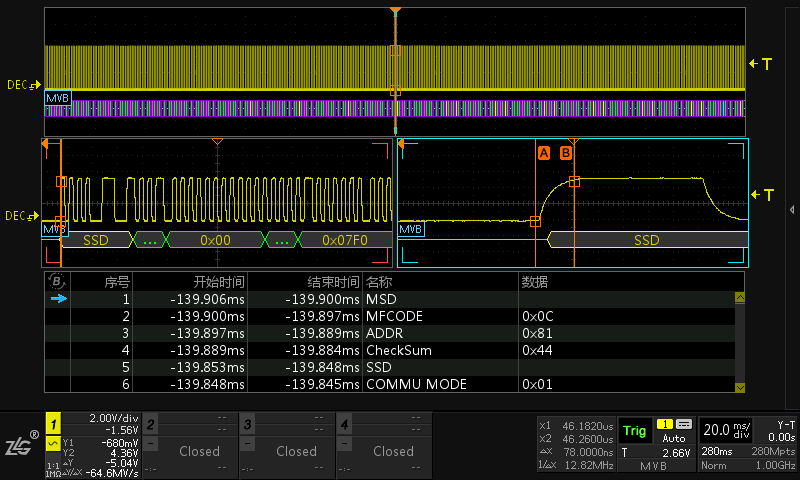

圖3 觀察解碼過程
2）發現通信異常
MVB通信的穩定性對于列車通信系統至關重要，當設備通信出現異常時，往往會缺少問題切入的方法。解碼功能在實現觀察通信過程的同時，也能做到發現通信異常的原因。如圖4就捕捉到了一次設備沒有響應的異常，這能為工程師定位問題提供很大的幫助。

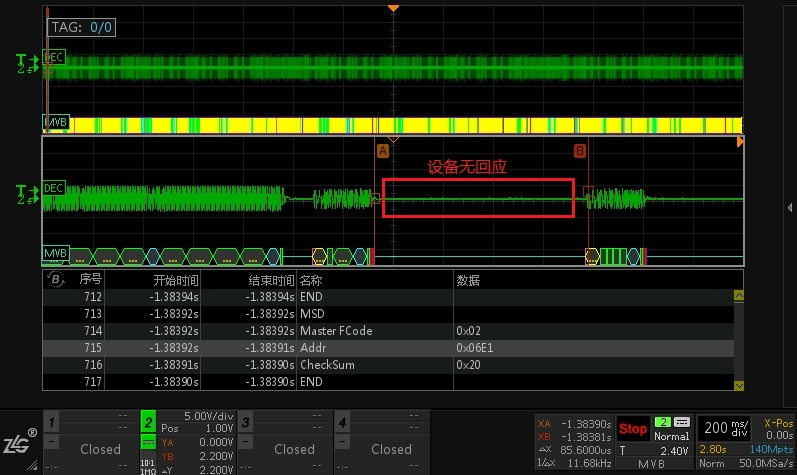

圖4 捕獲異常
3）捕獲特殊的通信節點
當我們需要關注一個特定節點的通信時，可以使用MVB的觸發功能來捕獲，觸發是MVB解碼的好幫手。如圖3只需要簡單的設置，就可以快速捕獲到這個指定ID節點的通信內容。

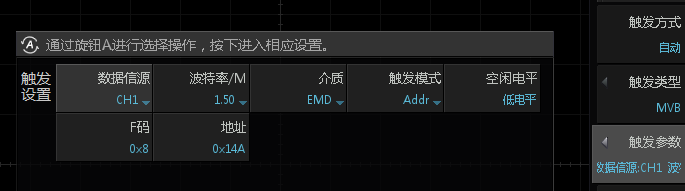

圖5 MVB觸發設置
3、您需要的設備
MVB通信過程的監測要求采集設備有高采樣率以及大存儲深度。我司的ZDS4000系列示波器，其配套標準的上位機軟件，以及LAB7000系列邏輯分析儀都支持MVB解碼功能，能幫助您快速定位和解決MVB通信過程中遇到的問題，歡迎進一步了解。
PS：如果已經購買上述設備，請將固件升級到最新版本，我們為您提供了更穩定的MVB解碼。
