在射頻 (RF) 行業中通常認為，信號分析儀是進行無線發射機 (Tx) 測量的首選工具。

但是，這里有一個問題。

許多正在開發的新毫米波 (mmWave) 技術的工作帶寬超出了信號分析儀可以直接測量的帶寬。新興的 MIMO（多路輸入/多路輸出）技術也需要進行相位相干的多通道分析。這意味著測試設備的使用策略需要改變。示波器勢必會加入其中，成為必不可少的射頻測試工具，這一轉變將給全球的射頻工程師都帶來巨大影響。

為了測試新興的無線毫米波技術，您的臺式設備需要具備三大特性：

• 高輸入頻率范圍和寬分析帶寬，能夠捕獲和分析信號

• 出色的信號完整性技術指標，如誤差矢量幅度(EVM) 和無雜散動態范圍

• 多個通道在時間上緊密相關，能夠支持 MIMO 系統

新一代示波器平臺如何與信號分析儀相輔相成，滿足這些測試需求？我們下面來深入研究一下這三個方面，找出問題的答案。

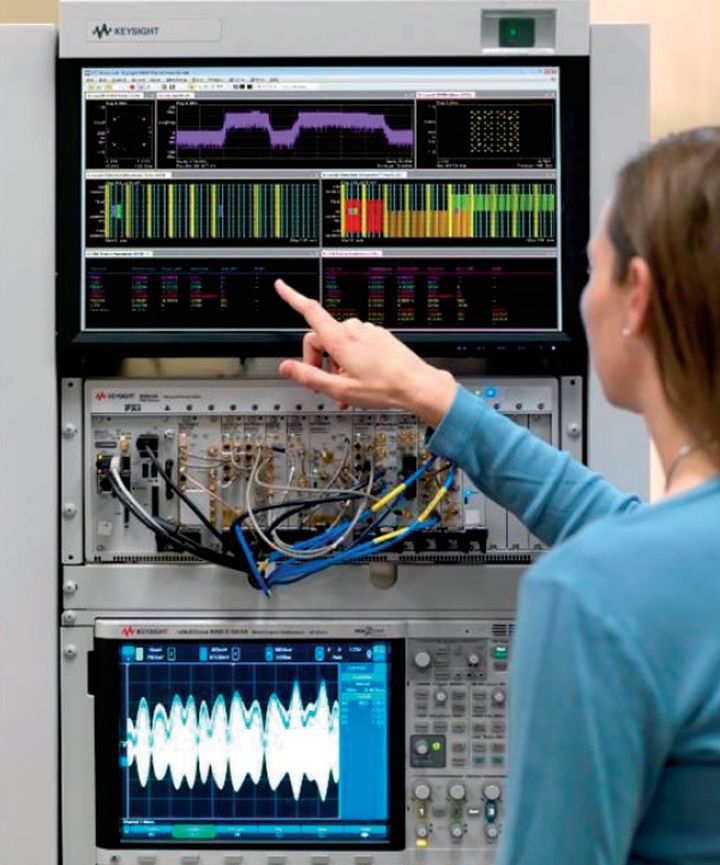

圖 1. 使用示波器捕獲 5G NR 信號

寬帶測量是否真有必要？

美國聯邦通信委員會最近 宣布開放100 GHz以上頻譜，而業內也在競相開發更高 頻率的技術。使用極高頻率的新興技術包括

? 某些 5G 新空口 (NR) 頻段(> 24 GHz, > 50 GHz)

? 部分車載雷達系統 (> 70 GHz)

? 802.11ad 和 802.11ay(50 – 70 GHz)

? 衛星通信 (> 70 GHz)

? 6G 開發 (> 100 GHz)

為了測試這些新技術，您的設備必須能夠采集和分析 它們的信號。毫無疑問， 您需要高頻測量儀器和測試方法。

高頻和寬分析帶寬測量

早先的無線技術標準的工作帶寬通常比較窄。如今分析 2 GHz 以上調制帶寬的需求將變得司空見慣，對分析 10 – 20 GHz 帶寬的需求也在增長。以 5G NR 和 WiGig 等新一代

發射機測試為例：

• 5G 測試需要大約 5 GHz 的分析帶寬。

• 802.11 ad 和 802.11 ay 的信道帶寬分別為 2.16 GHz 和 4.32 GHz， 另外還有6.48 GHz 和 8.64 GHz 的帶寬待定。

要對其進行測量，通常采用的是信號分析儀，其分析帶寬一般不超過 1 GHz。為了測試這類技術，設計人員和測試人員需要采用極其復雜的信號分析儀設置，包括使用混頻器、下變頻和復雜的探測連接等。為了提高測量精度，降低設置復雜性，幫助設計進度如期進展，我們需要考慮其他毫米波測量系統。

分析帶寬和頻率范圍

在進行高頻寬帶測量時，首先要考慮的技術指標是儀器的帶寬，包括分析帶寬和頻率范圍。分析帶寬是指儀器在單次采集中可以分析的頻率范圍有多寬。頻率范圍指的是給定儀器可用輸入頻率的總范圍。下面，我們來回顧一下示波器的發展歷程，了解它們?nèi)绾螏椭漕l設計人員深入了解自己的設計。

圖 2. 顯示 PAM4 信號的 Keysight UXR 系列示波器

示波器與信號分析儀的分析帶寬對比

當今的示波器既有 50 MHz 的低端型號，也有 110 GHz 的高端型號。它們都提供實時分析帶寬，這意味著它們能夠執行從直流到其本身帶寬的測量。相比之下，信號分析儀可以進行從幾 Hz 到 110 GHz 的頻率分析。當今的射頻信號分析儀通常具有 25 MHz 至 2 GHz 的測量帶寬。為了突破這些限制，信號分析儀通常使用下變頻器和外部器件，但其分析帶寬最大也只能達到約 5 GHz 左右。增加器件和電纜還有一個缺點，即設置時間比較長，而且夾具的使用變得更復雜，這會從本質上影響信號的完整性。參見圖 3 中的 EVM 測量結果。

信號分析儀是最常用的射頻測試工具，因?yàn)樗鼈兡軌蛟诟哳l下進行低噪聲測量。它們能夠測量非常高的頻率范圍，而價格又不貴。

高端示波器的輸入頻率范圍與信號分析儀不相上下，但價格通常要貴得多。對于某些頻率范圍的測量來說，示波器的成本要比信號分析儀高出一個數量級。

但是，許多信號分析儀的分析帶寬通常不超過 1 GHz，無法覆蓋新興毫米波技術所使用的頻率。

示波器與信號分析儀的噪聲和功能對比

理論上來講，示波器在大部分場合下可以代替信號分析儀，但是信號分析儀也有一些獨具優勢的特長。對于較低輸入頻率和較窄帶寬的測量而言，成本是一個重要的因素。但是， 隨著帶寬和頻率的升高，成本的影響不再突出。

信號分析儀還配有專用的射頻測試套件，讓大多數技術的驗證和調試變得簡單。示波器以往主要用于 DDR、PCI Express 和 USB 高速數字測量、調試和一致性測試應用。

圖 3. 使用 VSA 和 Keysight UXR 系列示波器捕獲 28 GHz 5G NR 信號（注意，EVM 僅為 0.64%）

并不是每一款示波器都能做到這一切。傳統的一些高端示波器具有足夠的頻率范圍，能夠?qū)π屡d技術進行測試，但是它們通常需要在設計上做出一些權衡，因而并不適合在毫米波帶寬下進行射頻測試。

例如，很多高帶寬示波器中使用的傳統交織采樣技術會給射頻測量帶來極大噪聲。這樣您會失去直接進行數字化時噪聲較小的優勢。

因此，您最好是選擇具有適當噪聲性能和信號完整性的示波器來進行射頻測量。如果您想了解這些示波器做出了哪些設計權衡，它們對毫米波測量的影響以及解決這些問題的方法， 請接著閱讀下面的內容。您也可以跳到“多通道和 MIMO 測量”部分，了解信號分析儀和示波器在進行多通道測量時的區別。

極高示波器帶寬的隱性成本

部分示波器制造商聲稱其高端示波器的帶寬可達到 70 GHz 和 100 GHz，但他們實際上是利用混頻技術來實現如此高的帶寬。

數字帶寬交織采樣

一家廠商使用了數字帶寬交織采樣 (DBI) 技術，這項技術最早是在 2000 年代中期在實時示波器上使用。DBI 是一種混合濾波器組，示波器制造商采用這種方式實現對頻率的交織采樣。交織采樣技術的優勢在于，示波器的前置放大器不需要具備完整帶寬。因此， 您可以更容易地找到足夠快的晶體管技術來實現極高帶寬。

例如， 假設有一個示波器， 其帶寬技術指標為 60 GHz， 而其前置放大器的帶寬只有30 GHz。我們需要的晶體管技術只要接近 150 GHz 即可，這個速度相當普通。

為了讓這個方案行得通，示波器引入了60 GHz 信號，并使用雙工器將其分成兩個單獨的 30 GHz 信號。這個步驟會得到一個 0 – 30 GHz（低帶寬）信號和一個 30 – 60 GHz （高帶寬）信號。對高帶寬信號進行下變頻，使兩個信號都成功通過 30 GHz 示波器的前端。接下來對信號進行數字化、上變頻并重新組合，形成一個 60 GHz 的信號。

上變頻和重新組合會給整個信號帶來很大的噪聲。這意味著從技術上講您可以實現

60 GHz 帶寬，但代價是噪聲大幅增加（見圖 4）。

圖 4. 過去示波器實現 30 GHz 以上帶寬的典型方法

DSP 增強

實現極高帶寬的另一個方法是 DSP 增強，這個方法采用了數字濾波器，能夠使示波器的高頻分量達到峰值，將其帶寬提高多達 20%。其優點是您可以得到更寬的帶寬，但缺點是關鍵的信號完整性會有一點損失。DSP 增強會給測量注入噪聲。噪聲增加帶來的問題是， 當今的新興技術非常敏感，這種注入噪聲會使得采用 DSP 增強的示波器不適合毫米波測量。

避免采用交織采樣方案

要在噪聲方面做出權衡，最直接的辦法就是為示波器配備全帶寬前置放大器和采樣器。然而， 具有極高帶寬的部件目前還很稀少。市面上目前只有一款高端全帶寬前置放大器和采樣器， 這就是 Keysight UXR 系列示波器中專有的磷化銦 ASIC。在不采取 DSP 增強、交織采樣或其他帶寬改進方案的情況下，它的帶寬可以達到 110 GHz（圖 5）。

圖 5. 是德科技的 UXR 示波器如何實現 110 GHz 帶寬

示波器與信號分析儀的信號完整性對比

在進行高頻射頻測量時，通常最好是使用信號分析儀。在射頻相關的技術指標方面，例如EVM、無雜散動態范圍、顯示的平均噪聲電平 (DANL) 和有效位數，信號分析儀均表現出色。

但問題是，在傳統的射頻技術指標上，示波器能否匹敵甚至勝過信號分析儀？答案令人大吃一驚，是的，它們可以。

設計人員持續提升示波器的帶寬，最終達到了以前只有信號分析儀才能觸及的頻率。

有鑒于此，示波器設計人員開始在設計中更謹慎地考慮射頻相關的技術指標。

例如，圖 6 和圖 7 顯示了兩代示波器的噪聲密度圖。圖 6 是舊型號的，圖 7 是新型號的。如果仔細觀察這兩個圖，您會發現新款示波器的噪聲密度比舊款示波器高 8 dB/Hz 以上。

圖 6. 采用頻率交織采樣技術的 8 位是德科技示波器的噪聲密度圖

圖 7. 配有 10 位 ADC 且不使用頻率交織采樣的 Keysight UXR 系列示波器的噪聲密度圖

示波器與信號分析儀的射頻相關技術指標對比

從各項技術指標來看，示波器與信號分析儀相比孰高孰低？我們來比較一下兩款旗艦測試設備的技術指標：Keysight UXA X 系列信號分析儀和 Keysight Infiniium UXR 系列示波器（表 1）。

表 1. 性能技術指標——Keysight UXR 系列示波器與 Keysight UXA 系列信號分析儀* 此表中所有測得的技術指標均為是德科技研發部門實測得出，不是保證的技術指標。

** 配有毫米波擴展選件和 VSA 的 110 GHz UXR

如表 1 所示，在信號分析儀通常占優勢的技術指標上，示波器也占據了一席之地。盡管信號分析儀在許多領域仍保持領先，但是在某些技術指標上，示波器更勝一籌，并且在其他技術指標上也表現不凡。

僅憑這樣的技術指標，示波器便可躋身射頻測試工具之列。

多通道和 MIMO 測量

無線運營商開始開發和建設 5G 基礎設施，他們希望采用更小、更密集的小區來實現 5G 速度。這些小區借助 MIMO 和波束賦形（圖 8 和圖 9）等技術，將數據無縫推送給客戶，不會造成中斷。未來，信道密度可能會達到 64 個信道。為了測量這些類型的系統，測試設備必須具有時間精確同步的多通道功能，如果只有單個通道，則必須使用復雜的測試方案。

圖 8. 相控陣的基本工作原理

圖 9. 50 單元線性陣列傳播的二維時域雙工仿真。單獨的波束被導向目標用戶設備 (UE)，零點對準干擾源。

示波器與信號分析儀的多通道測量對比

為了進行正確的 MIMO 發射機測試，您需要一次性測量多個通道，并且必須保持精確的時間同步。使用信號分析儀進行測量時，您通常必須在每個通道上使用一臺分析儀并使它們保持時間關聯。這一方法的成本很快就會變得非常高昂，但它是進行此類毫米波測量的行業標準。

最新的技術進步使得多通道分析成為可能， 它可以提供多達四個相位相干的分析通道， 是進行真正多通道分析的理想選擇。

示波器通常有兩個或四個通道，并且通道之間也具有出色的相位相干性。示波器的時基使其能夠捕獲相位緊密鎖定的信號。例如，Keysight UXR 系列示波器的信道間抖動為 20 fs。它可以與其他 UXR 結合使用，使示波器內部抖動降低到 50 fs 以下。

圖 10. 印制電路板的兩面，從中可見 28 GHz RFIC 與天線陣列高度集成。圖片由加州大學圣迭戈

從現代示波器的帶寬、輸入頻率、信號完整性、相位相干性和多通道功能等方面來評判， 它們的確足以擔當毫米波測試工具。

示波器與信號分析儀：成本

110 GHz 示波器的成本可能超過 100 萬美元，而且這還是雙通道示波器的價格。如果是四通道示波器，其成本動輒超過 150 萬美元。擁有同檔次技術指標的信號分析儀的價格要便宜得多，因此仍然是首選的發射測試工具。

然而，它們的優勢還不止于此。

示波器制造商在逐漸改變示波器的核心功能。他們不再追求從直流到高頻全覆蓋，而是致力開發新的濾波功能，使示波器能夠在 0 Hz 至 110 GHz 范圍內捕獲用戶定義的頻率。這樣， 示波器就可以濾除廣譜噪聲，其功能特性與信號分析儀更接近。這也意味著您不必為了測量高頻信號而購買昂貴的 110 GHz 示波器。

舉例來說，您可以購買一臺 25 GHz UXR 示波器，其價格不到 110 GHz 示波器的四分之一， 但可以進行高達 110 GHz 的射頻分析。借助 UXR 系列的毫米波擴展選件，您可以在 25 GHz 示波器上獲得用戶定義的 5 GHz 或 10 GHz 分析帶寬，能夠?qū)?1 GHz 至 110 GHz 輸入頻率進行分析。

這樣不僅將該示波器的價格降低到同類示波器產品的三分之一，還讓它們的功能達到同類信號分析儀的水平。您同時擁有了一臺 25 GHz 示波器和一款能夠測試毫米波頻率的射頻工具。由于新一代無線芯片兼具數字輸入和射頻輸入，因此，示波器的重要性更加凸顯。示波器可以對這些設計的時域和頻域輸入進行同時測量。

圖 11. Keysight E7515B UXM 5G 無線測試平臺

毫米波頻率需要新的測試工具

對于許多技術而言，信號分析儀仍然是最好的射頻測試工具。出色的噪聲性能、專用測量應用軟件以及成本優勢，使信號分析儀在毫米波解決方案中優勢明顯。掃頻信號分析儀仍然是很多工程師的首選工具，因?yàn)樗哂须s散搜索功能，且能夠進行帶外測量（如鄰道功率和頻譜發射模板）和實時頻譜分析。

但是，對于高頻測量和新興的毫米波技術，示波器的作用就不容忽視了。示波器的寬廣帶寬、出色的信號完整性和相位相干性以及強大的多通道功能，使其成為獨具優勢的毫米波測試工具。
