盡量擴大測量動態范圍

1) 通過計算平均值提高測量分辨率

2) 使用高分辨率采集提高測量分辨率

3) 使用交流耦合去除直流偏置

4) 使用示波器和探頭限制帶寬

在探測中優化信號完整性

5) 使用差分探頭進行安全、精確的浮置測量

6) 避免探測耦合了輻射功率的附件

7) 選擇避開示波器最靈敏設置的探頭

第 1 個秘訣

通過計算平均值提高測量分辨率

在某些功率測量應用中，您需要測量大動態范圍的值，同時還需要細致地調整分辨率，以測量參數的微小變化。除了使用高分辨率數字轉換器之外，您也可以使用其他采集方法來降低隨機噪聲，增加測量的有效動態范圍。例如求平均值和高分辨率采集。

求平均值要求測量的是重復信號。該算法對跨越多次采集的各時間段內的點求平均值。這樣可以降低隨機噪聲，為您提供更卓越的垂直分辨率。

垂直分辨率每增加一位，需要計算多少平均值？答案是每計算 4 個樣本平均值，便可將垂直分辨率增加 1 位。原理如下：

· 增加的位數 = 0.5 log2 N

· N = 計算平均值的樣本數

· 例如，對 16 個樣本求平均值，垂直分辨率將增加：

· 位數 = 0.5 log2 16 = 2

· 因此，有效的垂直分辨率為 8 + 2 = 10 位。

這種算法在垂直分辨率為 12 位時效果最好，因為再繼續增加下去，其他因數（例如示波器的垂直增益或偏置精度）將起到決定性作用。平均模式的優點是，它對示波器的實時帶寬沒有任何限制。缺點是它要求使用重復性信號，并會降低波形更新速率。

圖 1：在正常采集模式下捕獲的開關電源的 Vds

在正常平均模式下捕獲的 Vds

第 2 個秘訣

使用高分辨率采集提高測量分辨率

降低噪聲的第 2 個方法是高分辨率模式，它不需要使用重復信號。Agilent InfiniiVision 3000 X 系列等現代化示波器在正常采集模式下可提供 8 位垂直分辨率（與大多數其他數字化儀類似）。然而與平均模式一樣，高分辨率模式也只能達到 12 位的垂直分辨率。

高分辨率模式是對同一次采集的連續點求平均值，而不是對某個時間段內多次采集的點求平均值。在高分辨率模式中，您不能像在平均模式中那樣，直接控制平均值數量。垂直分辨率位數的增加由示波器的時間/格設置決定。

當在較慢時基范圍狀態下工作時，示波器會連續過濾相繼的數據點，并將過濾結果顯示到顯示屏上。增加屏幕上數據的存儲器深度，也會同時增加進行平均值計算的點數。高分辨率模式下，掃描速度越快，在屏幕上捕獲的點數就越少，因此效果就越差。相反，掃描速度越慢，在屏幕上捕獲的點數就越多，效果也就越顯著。

第 3 個秘訣

使用交流耦合，去除直流偏置

如果您正重點研究信號的紋波，可能并不關心其直流偏置。通常，紋波和噪聲與電源電壓相比是極小的。如果您使用示波器的動態范圍對這種偏置進行定量測量，那么在遇到更微小的信號細節時，可能無法進行深入分析。將示波器的耦合設置為“交流”，將會從測量結果中去除直流偏置，最大限度提高測量的線性度和動態范圍。

圖 3：在高分辨率模式下捕獲的 Vds

第 4 個秘訣

使用示波器和探頭限制帶寬

這種降低噪聲、增加動態范圍的方法雖然簡單，但常常被忽視。電源信號內容與示波器的標稱帶寬相比往往低得多（kHz 至幾十 MHz 級別）。多余的帶寬不會傳輸任何信號信息，只會給測量帶來額外的噪聲。

大多數示波器使用專用的硬件濾波器來解決這個問題DD通常是 20 至 25 MHz 低通濾波器。硬件濾波器與軟件濾波器相比的一個優勢是，它不會影響示波器的更新速率。

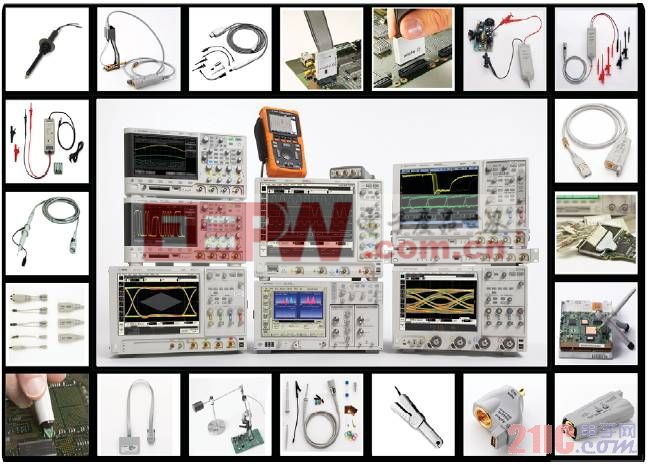

另一種方法是使用探頭來限制帶寬。測量鏈的帶寬受其“最弱一環”的限制。500 MHz 示波器配備 10 MHz 探頭，其帶寬將會是 10 MHz。安捷倫提供了多種無源、有源的電流和差分探頭，總有一款探頭的帶寬會適合您的特殊測量。

第 5 個秘訣

使用差分探頭進行安全、精確的浮置測量

示波器探頭上的接地引線通過 BNC 連接器的外殼連接到機箱。出于安全考慮，示波器的機箱通過電源線的接地插頭連接到接地參考面。示波器與電源的接地方式不同，兩者之間可能產生沖突。許多令人感興趣的信號是以電勢而不是以接地作為參考的（浮置）。電源設計人員采用各種方法來克服這一測量限制。

最常用的方法是，通過削除電源線的防護接地插頭，或在電源線路中使用隔離變壓器，使示波器“浮置”（隔離）。T這種實踐方法非常危險，因為它有可能在示波器機箱上形成高電壓。此外，使用浮置示波器進行測量，可能導致測量結果不精確。

測量浮置電源信號的另一種方法是，使用兩個單端電壓探頭，用通道 A 的測量結果減去通道 B 的測量結果，即得到浮置電源信號。使用兩個輸入通道和探頭來測量感興趣的信號節點。然后使用示波器上的波形數學功能，讓兩個通道上的電信號相減，得到差分信號的跡線。

這種方法相對安全一些，因為示波器始終保持接地。然而當共模信號相對較小時，測量會受到一定的限制，因為此時使用的兩個探頭輸入通道之間的增益失配，共模抑制比較低，大約不到 20 dB（10:1）。

進行安全精確的浮置測量，最好使用差分探頭或差分放大器。差分探頭提供較高的共模抑制比，通常達到 80 dB 或 10,000:1 甚至更高，因此您可以測量大共模信號中隱藏的小差分信號，實現適當的測量精度和高靈敏度。使用動態范圍和帶寬足夠滿足應用需求的差分探頭，可進行安全和精確的浮置測量。

第 6 個秘訣

避免探測耦合了輻射功率的附件

請務必謹慎使用探測附件。通用無源探頭在標準配置中通常提供 15 厘米長接地引線和掛鉤探針，這兩種附件可能會探測到電源或其他器件所產生的噪聲。此外，長接地連接往往會產生電感負載，給被測信號增加振鈴。

反之，較小的探針、較短的接地連接DD例如使用電路板上的 BNC 適配器或卡口式接地引線DD可以顯著減少探測到的噪聲，其原理是通過盡量減少連接的匝數，可降低電感負載。

第 7 個秘訣

選擇避開示波器最靈敏設置的探頭

如果您測量電源的紋波和噪聲幅度，有可能要用到示波器最靈敏的或接近最靈敏的 V/格設置。這正好處于放大器安全性能范圍的邊緣。雖然測試儀器的工作可能會符合技術指標，但是實際的測量效果也許還比不上它的“基本”性能。

首先，應嘗試使用 1:1 探頭，而不是使用儀器附帶的標準配置 10:1 無源探頭。若使用 10:1 探頭，不僅示波器的基線本底噪聲會以 10 倍增加，而且示波器的最小 V/格設置也會比使用 1:1 探頭時的情況大 10 倍。這會導致信噪比降低，測量的動態范圍縮小。使用衰減較小的探頭，只要測量的信號不超過示波器的最大輸入電壓，那么就可以獲得出色的信號完整性。
