單片機開發板擴展

設計簡介

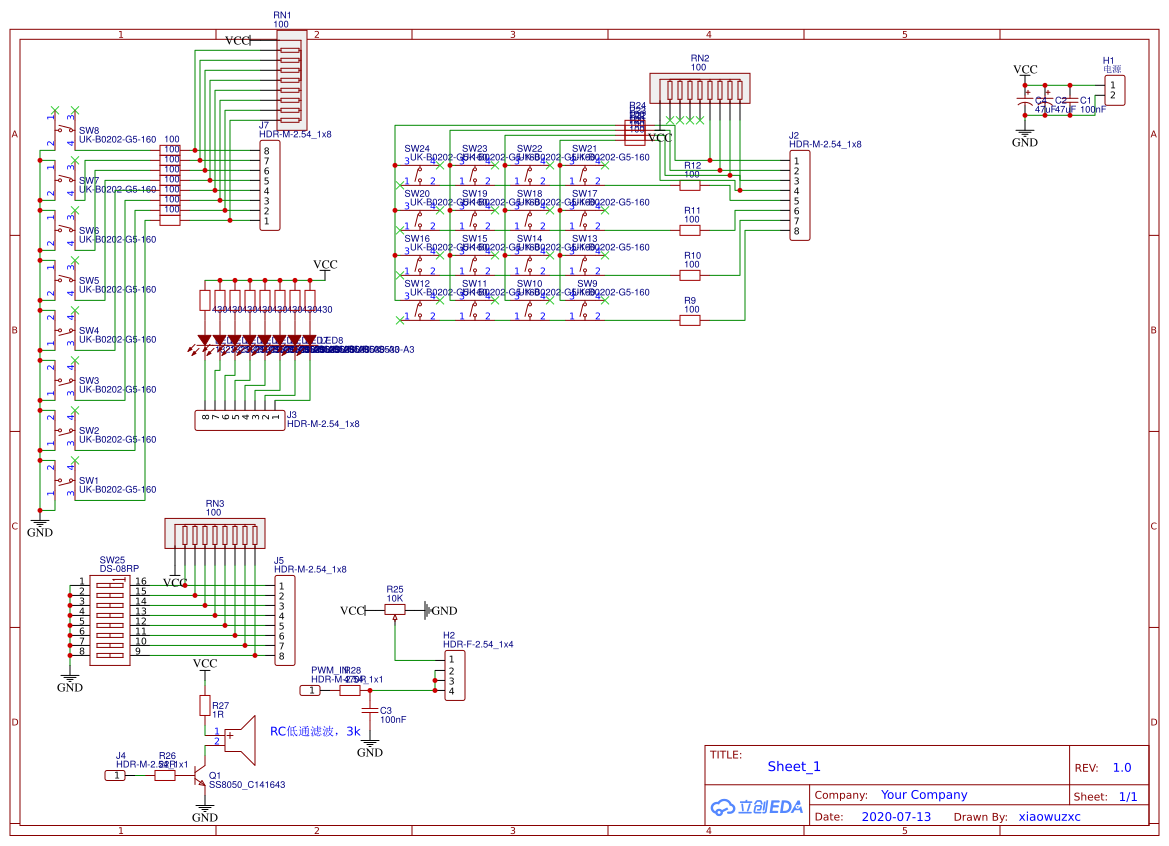

獨立按鍵、矩陣鍵盤、撥碼開關都帶有上拉電阻，LED燈為低電平驅動。電位器輸出電壓范圍是VCC至GND。 RC低通濾波，用于PWM模擬DAC。蜂鳴器帶有驅動三極管。

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
2.54-1*2P母	排針排母	針腳數：2 連接器類型：排母排數：1 觸頭類型：母形插口間距：0.100"(2.54mm)	點擊下載
RK097111080J	電位器、其他可調電阻	阻值（歐姆）：10K 旋轉電位器，水平安裝，螺紋固定，總阻值10kΩ	點擊下載
1323-2SURD/S530-A3	發光二極管		點擊下載
DS-08RP	撥碼開關	引腳間距：2.54mm, Full 開關位數：8 致動器類型：Slide (Standard) 電路結構：SPST 外觀顏色：Red	點擊下載
Z-211-0811-0021-001	排針排母	針腳數：8 連接器類型：排針排數：1 觸頭類型：公形引腳間距：0.100"(2.54mm) 2.54mm排針 1*8	點擊下載
A05-101JP	網絡排阻	阻值（歐姆）：100 電阻器數：4 精度：±5% 每元件功率：1/8W 溫度系數：±100ppm/°C	點擊下載
CT4-0805Y474M500F3	直插獨石電容	額定電壓：50V 精度：±20% 容值：470nF 材質:Y5V	點擊下載
CT4-0805B104J500F3	直插獨石電容	額定電壓：50V 精度：±5% 容值：100nF 材質：X7R,100nF(104)±5%,50V	點擊下載
A2541HWV-4P	排針排母	針腳數：4 連接器類型：排母排數：1 觸頭類型：母形插口間距：0.100"(2.54mm) -	點擊下載
MFR02SF1000A10	金屬膜電阻	阻值（歐姆）：100 精度：±1% 功率：2W 溫度系數：±50ppm/°C 銅腳，圓柱狀直插 2WS	點擊下載
