2.4硬件原理圖

2.4.1單片機最小系統

單片機最小系統包括外部晶體震蕩電路、復位電路和電源電路。如圖2-4-1是單片機的最小系統。用STC89C52RC，它需要5V的供電系統，上圖是使用USB口輸出的5V直流直接供電的，從圖中可以看出，供電電路在38引腳，通常也稱為VCC或VDD，代表電源正極，16引腳接GND，代表電源負極。

?

圖2-4-1 單片機最小系統

2.4.2 DS1302典型電路

?

DS1302是一種高性能23621、低功耗、帶RAM的實時時鐘電路TDA2507T，它可以對年、月、日、周日、時、分、秒進行計時，具有閏年補償功能，工作電壓為2.5V~5.5VMK005CL4.采用三線接口與CPU進行同步通信，并可采用突發方式一次傳送多個字節的時鐘信號或RAM（RAM（隨機存取存儲器）RAM -random access memory 隨機存儲器。存儲單元的內容可按需隨意取出或存入，且存取的速度與存儲單元的位置無關的存儲器。這種存儲器在斷電時將丟失其存儲內容，故主要用于存儲短時間使用的程序。 按照存儲信息的不同，隨機存儲器又分為靜態隨機存儲器（StaTIc RAM，SRAM）和動態隨機存儲器（Dynamic RAM，DRAM）。）數據。DS1302內部有一個31×8的用于臨時性存放數據的RAM寄存器。DS1302是DS1202的升級產品，與DS1202兼容，但增加了主電源/后背電源雙電源引腳，同時提供了對后背電源進行涓細電流充電的能力。圖2-4-2是它的典型電路

?

圖2-4-2DS1302典型電路

2.4.3典型的LDO電路

AMS1117是一個低漏失電壓調整器，它的穩壓調整管是由一個PNP驅動的NPN管組成的，漏 失電壓定義為：VDROP=VBE+VSAT。 AMS1117有固定和可調兩個版本可用，輸出電壓可以是：1.2V,1.5V,1.8V,2.5V,2.85V, 3.0V,3.3V,和5.0V。片內過熱切斷電路提供了過載和過熱保護，以防環境溫度造成過高的結 溫。 為了確保AMS1117的穩定性，對可調電壓版本，輸出需要連接一個至少22μF的鉭電容。對于固 定電壓版本，可采用更小的電容，具體可以根據實際應用確定。通常，線性調整器的穩定性隨著輸出電流增加而降低。

?

圖2-4-3 LDO典型電路

?

2.4.4TP4057鋰電池充電電路

TP4057是一款專門為鋰離子電池設計的線性充電器，利用芯片內部的功率MOSFET對電池進行恒流/恒壓充電。充電電流可以由外部電阻編程決定，最大充電電流可以達到500mA。TP4057擁有兩個漏極開路輸出的狀態指示輸出端，充電狀態指示端CHRG和電池充電完成指示輸出端STDBY。芯片內部的功率管電路在芯片的結溫超過135℃時自動降低充電電流，這個功能可以使用戶最大限度利用芯片充電，不用擔心芯片過熱而損壞芯片或者外部元器件。

?

圖2-4-4 tp4057典型電路

?

三、功能設計

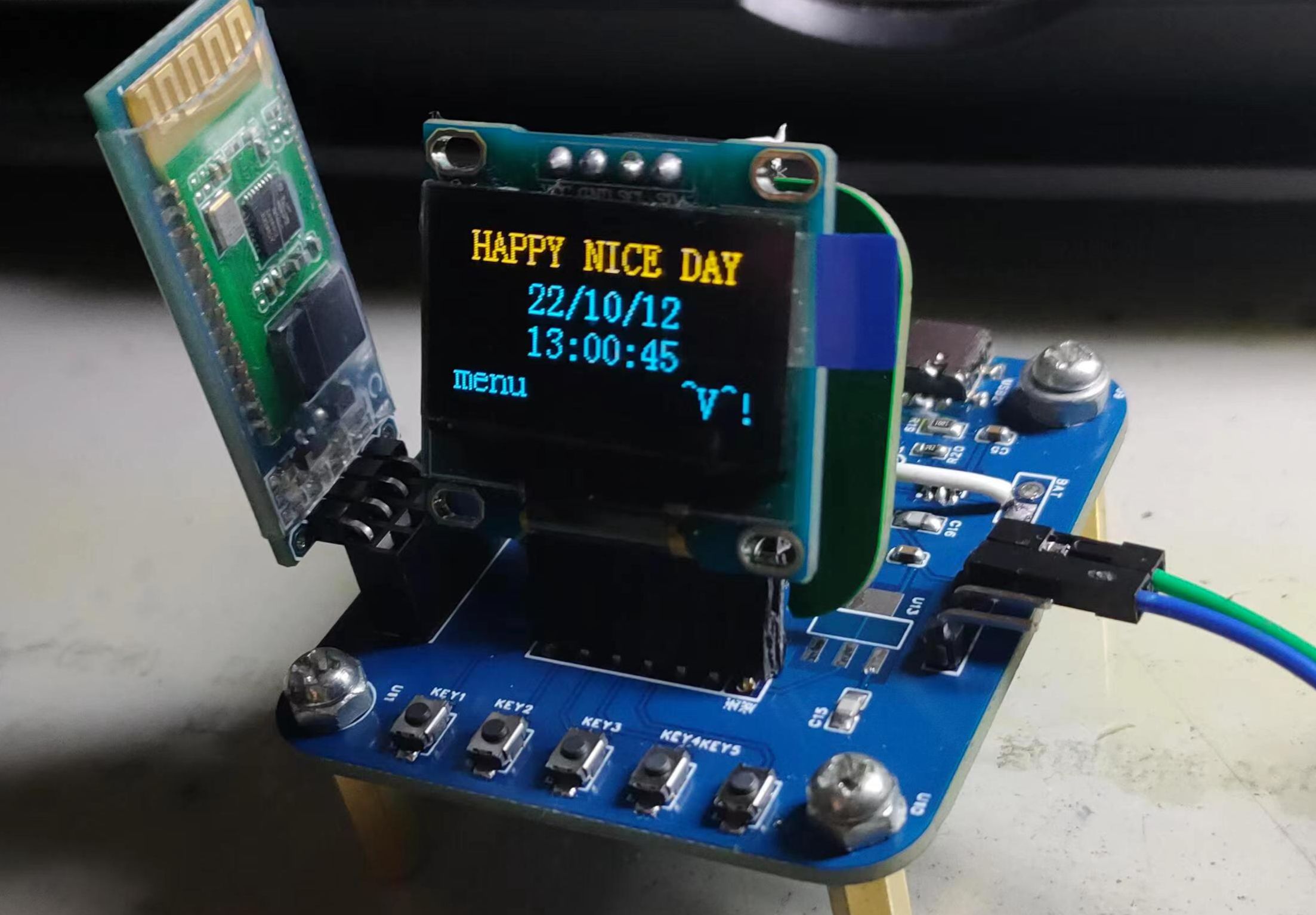

3.1 系統設計

?

按鍵用于控制和用戶交互模式。當單片機檢測某個引腳電平為低電平時，觸發執行與之相對應的處理函數，設計了開機動畫、主頁面、二級菜單頁面和退出頁面。二級菜單頁面包括改變時間和日期、設置鬧鐘觸發蜂鳴器、開機動畫的顯示。

?

?

?

3.2軟件流程

?

圖3-2-1 main函數執行流程

?

在main函數里完成了硬件的初始化包括IIC、字庫、OLED、按鍵函數 和WHILE( )循環。當while執行按鍵掃描時會檢測按鍵的電平，當為低電平的時候就可以觸發case匹配條件并且進入P_K程序鎖。此時P_K的值為true，while( )為死循環，在當前while( )執行按鍵掃描。當某個接口進入函數P_K-while( )循環，就執行此函數。 圖3-2-2是P_K-while( )循環的執行流程。

?

?

圖3-2-2 P_K執行流程

?

3.2.1開機動畫顯示

編寫OLED操作接口函數，再將圖片取模取模工具有lmage2Lcd2.9和PCtoLCD2002軟件，先將圖片轉化為像素點陣，然后再去取模；取模格式為C51類型，得到圖片數組。然后編寫OLED圖片接口函數。

3.2.2 DS1302設置

主要工作原理是移位寄存器，控制邏輯，晶振，時鐘和 RAM。在進行任何數據傳輸時， 必須被制高電平（注 意雖然將它置為高電 平，內部時鐘還是在 晶振作用下走時的， 此時，允許外部讀寫 數據），在每個 SCLK 上 升 沿 時 數 據 被 輸 入，下降沿時數據被 輸出，一次只能讀寫 一位，適度還是寫需 要通過串行輸入控制 指令來實現（也是一 個字節），通過 8 個脈 沖便可讀取一個字節 從而實現串行輸入與 輸出。最初通過 8 個 時鐘周期載入控制字 節到移位寄存器。如果控制指令選擇的是單字節模式，連續的 8 個時鐘脈沖可以進行 8 位數據的寫和 8 位數據的讀 操作，SCLK 時鐘的上升沿時，數據被寫入 DS1302，SCLK 脈沖的下降沿讀出 DS1302 的數據。8 個脈沖便可讀寫一個字節；底層邏輯了解完后就根據手冊寫出DS1302的驅動函數，和操作函數
