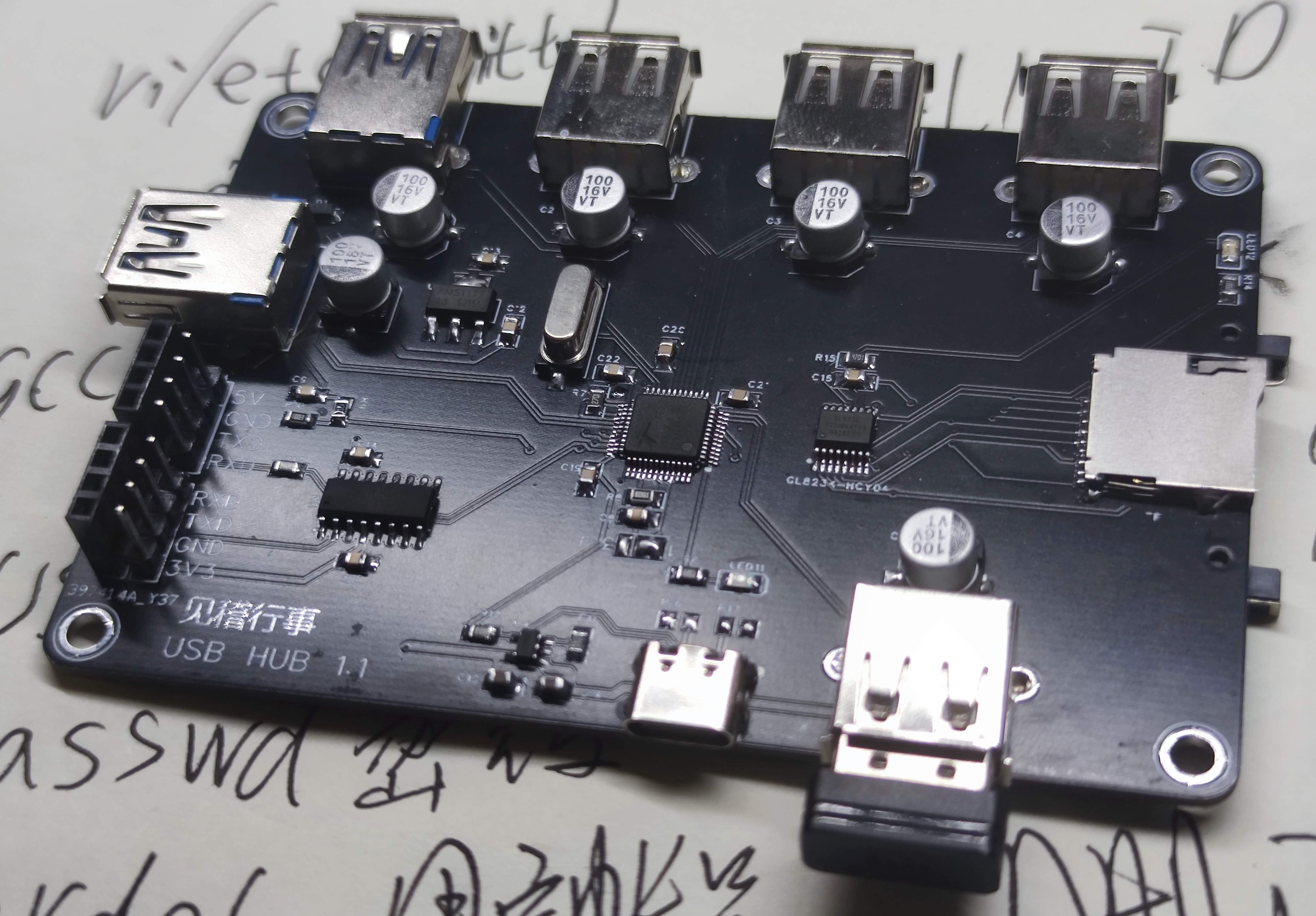

usb2.0集線器

設計簡介

包含sd卡讀卡器、ch340、過流保護、外置供電

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
FE2.1	USB芯片		點擊下載
GL823K-HCY04	USB芯片		點擊下載
CH340C	USB芯片	驅動器/接收器數：- 協議類別：USB 2.0 類型：Transceiver 數據速率：2Mbps USB轉UART串口，內置晶振，手冊有提供將TTL 串口轉換為RS232 串口的應用原理圖	點擊下載
TF-01A	卡座連接器	連接器類型：連接器和彈出器卡類型：microSD? Memory Card 觸點數量：8 插卡式 TF卡座	點擊下載
RVT100UF16V67RV0016	貼片型鋁電解電容		點擊下載
SY6280AAC	功率開關芯片	低能耗配電開關	點擊下載
17-21SURC/S530-A3/TR8	發光二極管	照明顏色：紅色主波長/色坐標：624~632nm 亮度值Iv=61mcd(Typ) @IF=20mA	點擊下載
RS-05K1001FT	貼片電阻	阻值（歐姆）：1K 精度：±1% 功率：1/8W 溫度系數：±100ppm/°C	點擊下載
X49SM12MSD2SC	貼片晶體諧振器（無源）	等效串聯電阻（ESR）：40Ω 主頻：12MHz 頻率公差：±20ppm 負載電容值：20pF -	點擊下載
0805W8F2701T5E	貼片電阻	阻值（歐姆）：2.7K 精度：±1% 功率：1/8W 溫度系數：±100ppm/°C	點擊下載
CC0805KRX7R9BB104	貼片電容	精度：±10% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
RS-05K104JT	貼片電阻	阻值（歐姆）：100K 精度：±5% 功率：1/8W 溫度系數：±100ppm/°C	點擊下載
WJ2EDGK-5.08-3P	插拔式接線端子	類型：插頭間距：0.200"(5.08mm) 每級針腳數：3 級別數：1 極數：3	點擊下載
1N5817W	肖特基二極管		點擊下載
AR05DTCW1002	貼片高精密、低溫漂電阻	阻值（歐姆）：10K 精度：±0.5% 功率：1/8W 溫度系數：-	點擊下載
FG28X7R1H104KNT06	直插瓷片電容	容值：100nF 精度：±10% 額定電壓：50V	點擊下載
AMS1117-1.5	低壓差線性穩壓(LDO)	輸出類型：固定最大輸入電壓：18V 輸出電流：1A 輸出電壓（最小值/固定值）：1.47V	點擊下載
RC-01W1002FT	貼片電阻	阻值（歐姆）：10K 精度：±1% 功率：1/20W 溫度系數：±200ppm/°C	點擊下載
GRM033C81E104KE14D	貼片電容	精度：±10% 容值：100nF 額定電壓：25V 溫漂系數（介質材料)：X6S	點擊下載
KH-TYPE-C-16P	USB連接器		點擊下載
