24V轉5V電源模塊

設計簡介

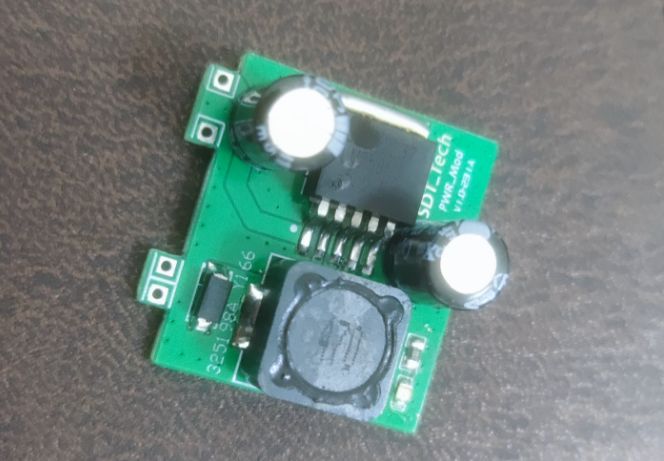

此模塊與網上的AC轉DC模組尺寸一致，可以采用立式插接的方式焊接到電路板上。
可用于不同的供電場景。

此模塊參數：

1、輸入電壓:3.2-35V。

2、固定輸出5Ｖ。

3、輸出電流：額定電流1A，最大3A（需加散熱片），如果輸出功率大于15W，建議加上散熱片。

4、轉換效率：最高92%。

5、靜態功耗僅3mA左右。

6、由于是降壓模塊，為了保證輸出穩定,請保持最小1.5V壓差。

7、長時間工作建議在2.5A以內的電流使用。
