CH340N_USB_TTL自動下載器

設計簡介

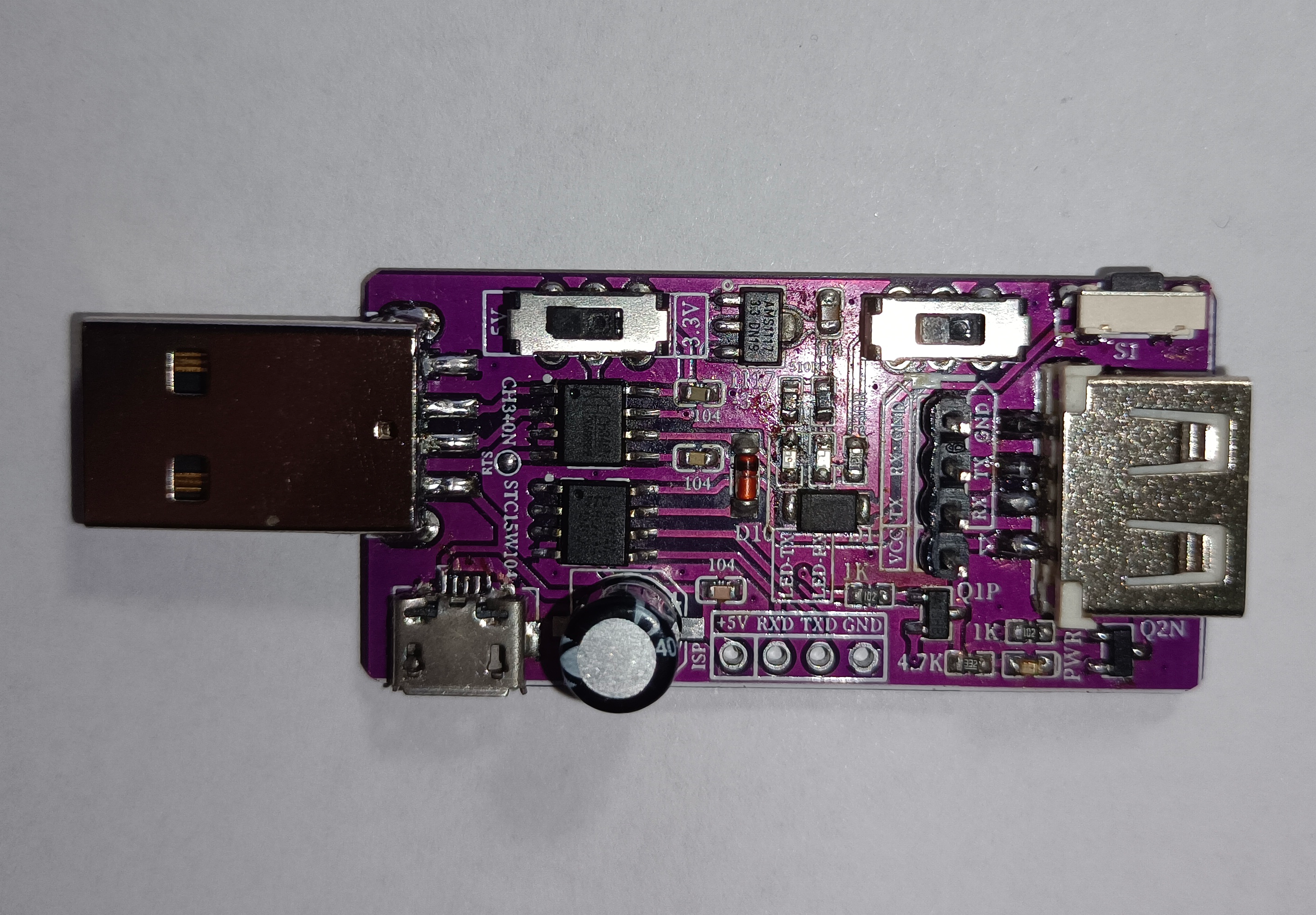

本設計是基于CH340N和STC15W104的自動下載器，通過一個開關切換兩種不同供電模式，通過另一個開關交換TXD RXD引腳。

程序來源于網絡，請保留原作者信息。

※※※※※此程序嚴禁用于商業用途，權限歸作者所有※※※※※

程序和功能已驗證

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
UWX1C101MCL1GB	貼片型鋁電解電容	容值：100uF 精度：±20% 額定電壓：16V UWX,16V/100uF,土20%,85℃,6.3×5.5,2000H	點擊下載
1N4148	開關二極管	反向恢復時間：4ns 直流反向耐壓（Vr）：100V 平均整流電流（Io）：200mA 正向壓降（Vf）：1V @ 10mA	點擊下載
2.54-1*4P母	排母		點擊下載
MHT192WDT-ICE	發光二極管	照明顏色：冰藍色主波長/色坐標：- 黃色霧狀膠體，高亮冰藍色光，坐標X：0.19，Y：0.2，發光角度:120deg	點擊下載
SI2301	MOS(場效應管)	漏源電壓（Vdss）：20V 連續漏極電流（Id）（25°C 時）：2.8A 柵源極閾值電壓：950mV @ 250uA 漏源導通電阻：130mΩ @ 2.8A,4.5V 最大功率耗散（Ta=25°C）：1.25W 類型：P溝道	點擊下載
SI2302	MOS(場效應管)	漏源電壓（Vdss）：20V 連續漏極電流（Id）（25°C 時）：3A 柵源極閾值電壓：1V @ 50uA 漏源導通電阻：115mΩ @ 3.1A,2.5V 最大功率耗散（Ta=25°C）：900mW 類型：N溝道	點擊下載
0603WAF3300T5E	貼片電阻	阻值（歐姆）：330 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
RC0603FR-071KL	貼片電阻	阻值（歐姆）：1K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
0603WAF4701T5E	貼片電阻	阻值（歐姆）：4.7K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
0603WAF5100T5E	貼片電阻	阻值（歐姆）：510 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
1188E-1K3-V-T/R	輕觸開關		點擊下載
CH340N	USB芯片		點擊下載
STC15W104-35I-SOP8	STC(宏晶)	工作電壓：2.5V ~ 5.5V CPU位數：8-Bit CPU內核：8051 主頻（MAX)：35MHz ROM類型：FLASH	點擊下載
AMS1117S-3.3	線性穩壓器(LDO)		點擊下載
