最近要買臺顯示器，發現大家可能受手機圈的影響，很關心顯示器的頻閃問題，我就納悶了，lcd為啥會有頻閃，然而事實證明確實有，而且很常見，我猜測高端顯示器也有pwm調光主要是為了保證背光色溫一致，基本是有色準要求的顯示器會出現。為了測試顯示器做了這么個傳感器。

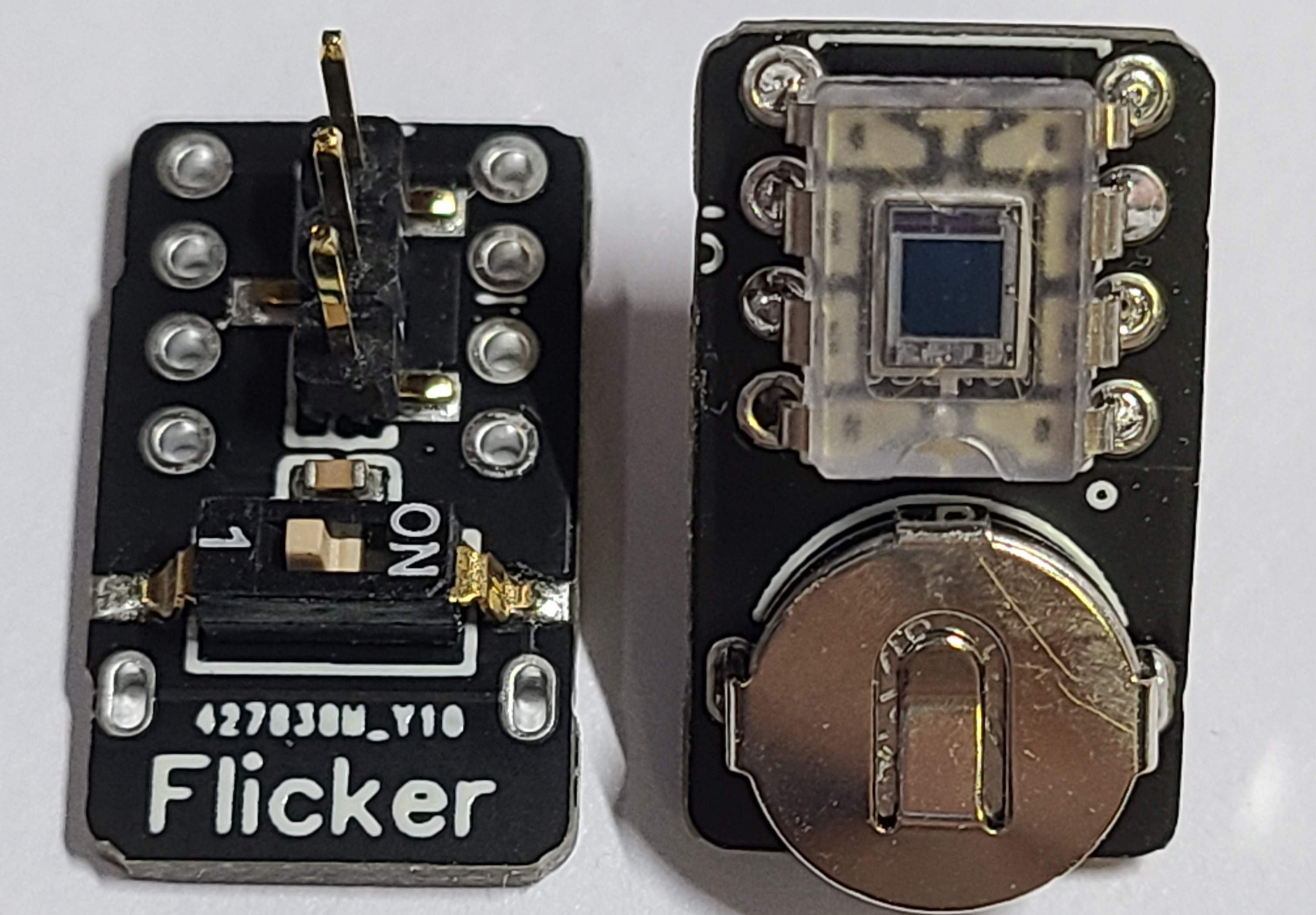

傳感器用it的一款比較舊的型號opt101，就是集成了跨阻放大器的一個光電二極管，淘寶5塊一片，整個板子成本10塊以內就解決了，有示波器的話可以做一個玩玩。標稱帶寬是14khz，所以想比較好的還原波形，大概只能測5khz以下的波形，方波的話20khz也可以看出來，只是嚴重失真了，對于只是鑒定屏幕閃不閃的話這個傳感器就夠了，想看高頻波形后面會再做一款高配版的傳感器。

鋰電池用的CR927，主要是為了控制板子大小，選了最小的3v紐扣電池，供電電流有點嗆，注意不要短路了，短路電池會直接沒電。用3v紐扣電池測出來Rise and fall time比3.7鋰電池好一些。

各顯示器測試情況

芯片到手后先測試了一下正在用的顯示器，第一眼效果很震撼，很標準的方波，結果很震驚，240hz的pwm，顯示器不是oled屏。下圖是距離屏幕40cm左右測的，貼著屏幕就是幅值大了些。需要開到40%的亮度才是DC調光。查了下宣傳頁面，宣傳是無頻閃，國際一線大廠，不說是誰了。

然后測一款有類dc調光的手機做對比，小米11正常模式下，482hz的PWM，通過調節占空比調亮度。

然后是防閃爍模式下，中低亮度下保持60hz的95%占空比左右的pwm。

手機屏幕測出來的波形并不是標準的方波，原因是oled并不是全屏同時亮滅，而是間隔區域亮滅，所以距離手機屏幕3cm左右測出來的就差不多是一條直線了。

最后再測一下超出這個傳感器帶寬范圍的顯示器，m1版的MacBook Air和MacBook Pro，兩個型號測出來結果一樣，在中低亮度下有20khz的頻閃，不確定頻閃深度和具體波形，等后面用高配版再測一下。

?

?
