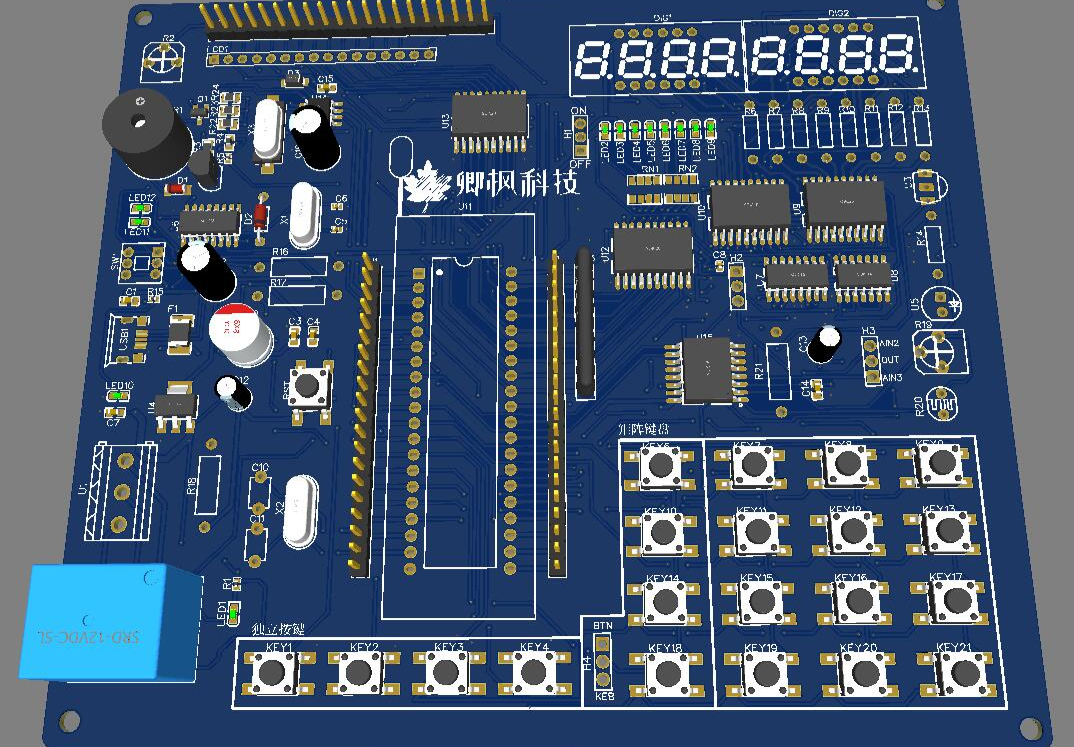

51單片機學習板/開發板

設計簡介

51單片機學習板-開發板功能超全！集合了很多開發版的優點后期本人會出配套教程，歡迎關注！ ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?-----By.卿楓

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LL4148	開關二極管	反向恢復時間（trr）：4ns 直流反向耐壓（Vr）：100V 平均整流電流（Io）：200mA 正向壓降（Vf）：1V @ 10mA	點擊下載
KF106M016B05RR0VH2FP0	引線型鋁電解電容		點擊下載
SRD-05VDC-SL-C	繼電器	觸點形式：SPDT 觸點的額定電流：10A 線圈類型：Non Latching 線圈電壓：5VDC 繼電器類型：General Purpose . 5V	點擊下載
DY-IR333C-A	紅外發射管		點擊下載
AMS1117-3.3	低壓差線性穩壓(LDO)	輸出類型：固定最大輸入電壓：18V 輸出電流：1A 輸出電壓（最小值/固定值）：3.235V vin=18V,vout=3.3V	點擊下載
0402WGJ0102TCE	貼片電阻	阻值（歐姆）：1K 精度：±5% 功率：1/16W 溫度系數：±100ppm/°C	點擊下載
CRA064RJ1K00E04Z	網絡排阻	阻值（歐姆）：1K 電阻器數：4 精度：±5% 每元件功率：1/4W 溫度系數：±200ppm/°C 1/4W	點擊下載
C1005X7R1H104KT000F	貼片電容	精度：±10% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R C1005X7R1H104K050BB	點擊下載
SMD1812P050TF	PTC自恢復保險絲	最大電壓：15V 跳閘電流：1A 0.5A，15V，自恢復保險絲	點擊下載
1N4148W	開關二極管	反向恢復時間（trr）：8ns 直流反向耐壓（Vr）：75V 平均整流電流（Io）：300mA 正向壓降（Vf）：1.25V @ 150mA 二極管1N4148的SOD-123封裝,中高端品牌	點擊下載
1N4148	開關二極管		點擊下載
HC-49S12MHz20pF30PPM	直插晶體諧振器（無源）	頻率公差：±30ppm 負載電容值：20pF 主頻：12MHz -	點擊下載
ORH-G36G	發光二極管	照明顏色：綠色主波長/色坐標：520~535nm 色溫 - CCT（K）：-	點擊下載
ORH-G36G	發光二極管	照明顏色：綠色主波長/色坐標：520~535nm 色溫 - CCT（K）：-	點擊下載
HMB1206-03	蜂鳴器	內置振蕩器電路：YES 諧振頻率：2300±300Hz 聲壓：85dB @ 3V, 10cm 蜂鳴器構架類別：Magnetic 額定電壓：3V 外形尺寸(D/(LxW))：Φ12mm	點擊下載
XKB7070-Z	按鍵開關	自鎖/無鎖：自鎖開關高度：12.20mm 觸點額定電流：100mA 作用力：160±80gf 安裝類型：通孔外形尺寸(長寬)：7.00mm x 7.00mm 電路結構：DPDT	點擊下載
CC0603JRX7R9BB104	貼片電容	精度：±5% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質：X7R	點擊下載
KM227M016E11RR0VH2FP0	引線型鋁電解電容		點擊下載
RN 1/4W 1K F T/B A1	插件電阻		點擊下載
CC4-0805-CG-50V-47pF-J	直插獨石電容	額定電壓：50V 精度：±5% 容值：47pF 材質：CG	點擊下載
VZ067TL1B103	可調電阻	阻值（歐姆）：10K 精度：±25% 溫度系數：±250ppm/°C	點擊下載
A2541WV-3P	排針排母	針腳數：3 連接器類型：排針排數：1 觸頭類型：公形引腳間距：0.100"(2.54mm) -	點擊下載
A09-103JP	網絡排阻	阻值（歐姆）：10K 電阻器數：8 精度：±5% 每元件功率：1/8W 溫度系數：±100ppm/°C	點擊下載
OSR50603C1E	發光二極管	照明顏色：紅色主波長/色坐標：625nm	點擊下載
RMC08054.7K1%N	貼片電阻		點擊下載
DS18B20	溫度傳感器		點擊下載
CH340G	USB芯片	驅動器/接收器數：- 協議類別：USB 2.0 類型：Transceiver 數據速率：2Mbps 晶振外部電容需33pF/47pF,具體見規格書.USB轉UART，穩定可靠，應用廣	點擊下載
SS8550	三極管	額定功率：300mW 集電極電流Ic：1.5A 集射極擊穿電壓Vce：25V 晶體管類型：PNP transistors,PNP 25V 1500mA 300mW,SOT-23	點擊下載
DB128L-5.0-3P	螺釘式接線端子		點擊下載
GR107V025E11RR0VH4FP0	引線型鋁電解電容		點擊下載
TSA063G50-250	輕觸開關	電路結構：SPST 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Round, Plunger 按鈕作用方向：Top Actuated	點擊下載
GL5537-2	光敏電阻	暗電阻：10 MOhm 亮電阻：(30~90)KOhm @10lux 最大工作電壓：150 VDC 感應波長(峰值)：540 nm	點擊下載
DS1302M/TR	實時時鐘芯片		點擊下載
2.54-1*20P直針	排針		點擊下載
74HC573D,653	74系列邏輯芯片		點擊下載
74HC573D,653	74系列邏輯芯片		點擊下載
74HC573D,653	74系列邏輯芯片		點擊下載
74HC573D,653	74系列邏輯芯片		點擊下載
920-A52A2021S10104	USB連接器		點擊下載
0603WAF2001T5E	貼片電阻	阻值（歐姆）：2K 精度：±1% 功率：1/10W 溫度系數：±100ppm/°C	點擊下載
74HC02D,653	74系列邏輯芯片	邏輯類型：或非門額外特性：-	點擊下載
PCF8591T/2,518	模數轉換芯片	輸入類型：Differential, Single Ended 輸入數：4 采樣率（sps）：- A/D 位數：8 8BIT A/D D/A	點擊下載
2.54-1*20P母	排母		點擊下載
74HC138D,653	74系列邏輯芯片	邏輯類型：解碼器/多路分解器額外特性：- 型號中的數字"653"只是NXP內部的一個編號而已。	點擊下載
C32768J003	貼片晶體諧振器（無源）	等效串聯電阻（ESR）：30Ω 主頻：32.768MHz 頻率公差：±20ppm 負載電容值：20pF -	點擊下載
SR410361N	LED數碼管	數碼管位數：4 主波長/色坐標：633nm 照明顏色：紅色電路連線類型：陽極(正極) 數碼管的顯示尺寸：0.36''(9.14mm) 0.36英寸四位（4位）超高亮紅色共陽數碼管	點擊下載
RN1WS10KΩFT/BA1	金屬膜電阻	阻值（歐姆）：10K 精度：±1% 功率：1W 溫度系數：±50ppm/°C 1WS	點擊下載
0402CG220J500NT	貼片電容	精度：±5% 容值：22pF 額定電壓：50V 溫漂系數（介質材料)：C0G 材質:C0G	點擊下載
470uF16V	引線型鋁電解電容	容值：470uF 精度：±20% 額定電壓：16V 工作壽命：2000Hrs @ 105℃ 外觀尺寸(￠DxL,mm)：8x12 鋁電解電容8*12	點擊下載
