簡介

有源DC恒流電子負載，使用Intel 775散熱器，設計功率90W（實際穩定120W），自帶電壓電流表。

安全警告！

電子負載工作時存在電擊、高溫燙傷、風扇高速旋轉產生的物理性損傷等多種可能至人傷、殘、死亡的風險。請嚴格按照安全規范操作并做好充足的保護，未成年人請在監護人的輔助下操作。自行制作、使用本產品表示你已經對安全風險有充足的認知，造成的任何損失和后果自負，平臺方和作者本人均不承擔任何法律上的責任。

特性

• 使用Intel 775散熱器
• 有源設計，供電電壓：12V。
• 負載端輸入電壓：1~30V，最大恒流值：10A。
• 設計最大功率120W。
• 可變的最大恒流值和最大功率，由自己制作時的散熱情況決定
• 低內阻
• 軟開關功能。
• 自帶電壓電流表表頭，由STM32F030K6T6控制。
• 功率管溫度監控
• 溫控風扇，四線PWM風扇控制（兼容3線和2線風扇）
• 完善的保護功能。
  • 過熱保護
  • 負載輸入端快融保險絲
  • 過電流保護
  • 過功率保護
  • 反接保護
  • ADC端口保護
• 全部原材料廉價易得，便于個人制作。
• 電壓電流表支持軟件校準
• 源代碼開放

注意事項

• R18用來控制最大恒流電流，100kΩ時實測約3A，如果想要達到10A，建議使用22KΩ。更大的電流需要更好的接線端子和更加強大的散熱系統。
• 負載端輸入端子建議使用相對質量好點的。
• PCB上預留有供堆錫的開窗區，目前的設計下不堆錫也可以穩定過10A，建議根據自己實際制作時實際情況選擇是否堆錫。
• 以下部位建議堆錫：端子的焊接點；二極管和MOS之間的連線。
• JP1跳線為調試預留，不要短接
• JP2~JP4跳線為風扇控制選擇跳線，需要按照原理圖中的表格說明來根據風扇類別選擇是否短接
• 風扇座子如果買不到專用的4線全兼容版KF2510座子，可以使用2.54排針代替
• NTC的取值在原理圖中使用的是100k，但是因為手頭沒有合適的NTC，所以使用了10K,B值3950的NTC，如果自己使用不同的NTC，則需要重新計算溫度對照表。建議自己制作的時候還是使用100K的NTC比較好。
• 有些風扇因為存在防停轉保護，所以可能無法停轉。
• 源代碼是trueStudio工程，使用方法詳見附件中的“使用TrueStudio導入、編譯、下載STM32程序.pdf”

實物圖片

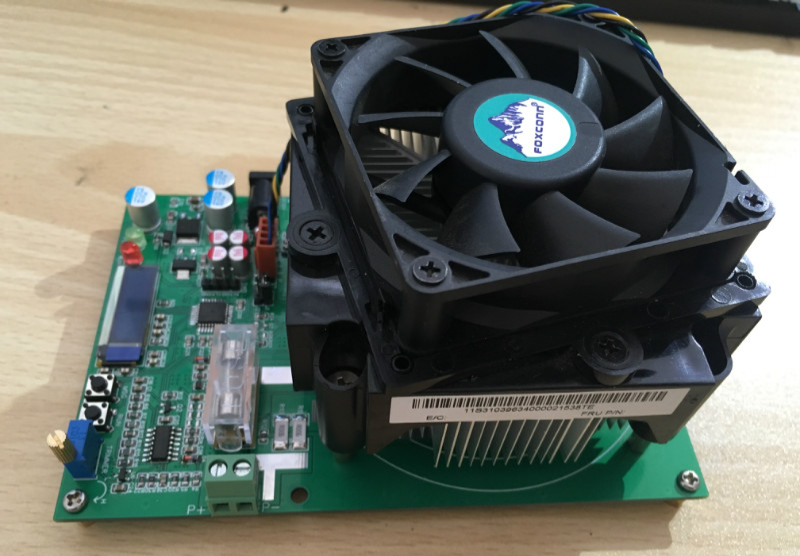

正面圖

側面圖

電壓電流表

風扇轉速
