實用制作02-基于FE1.1S的USB集線器

設計簡介

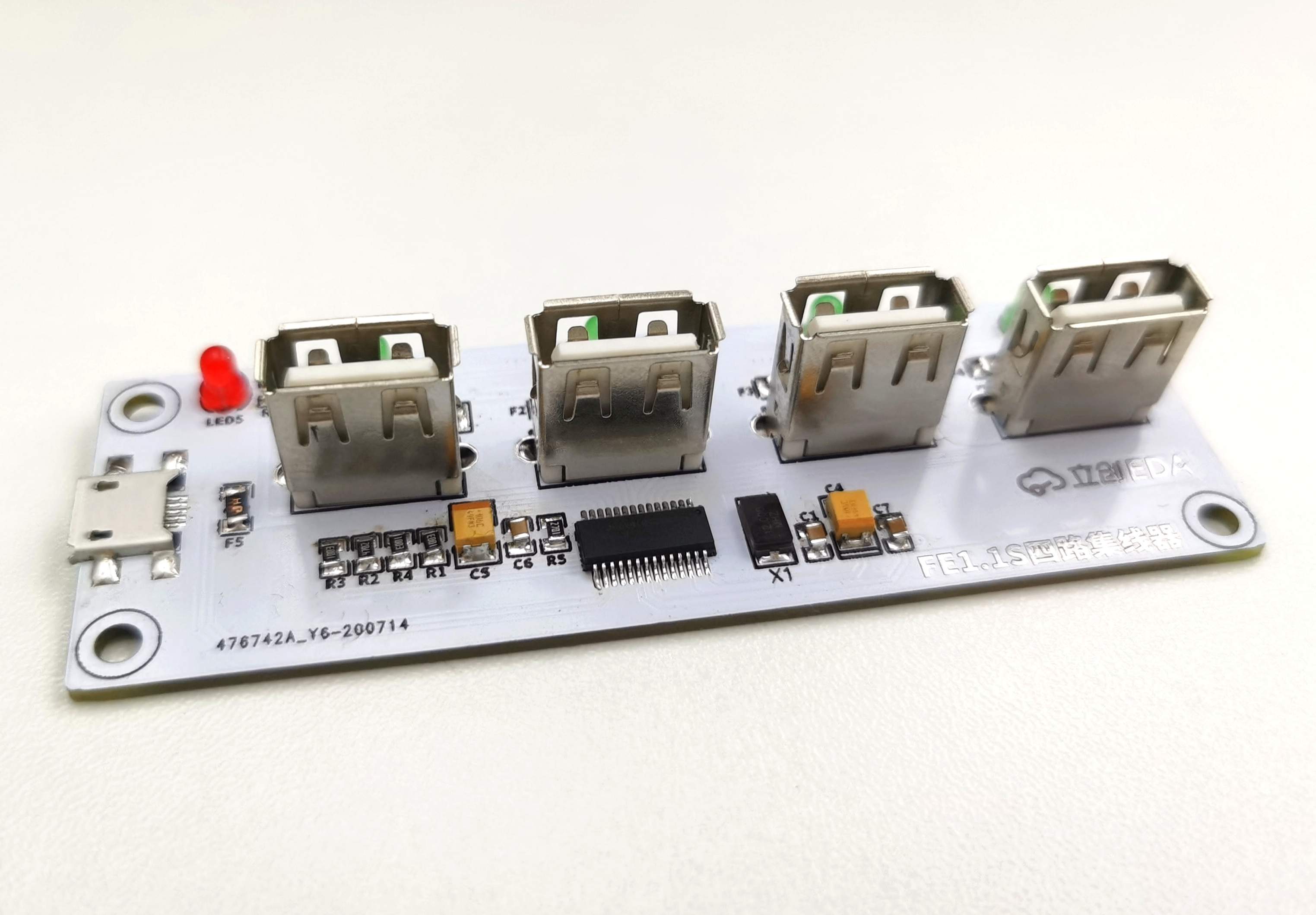

打樣黑色板子效果更佳，可以自行導出Gerber到嘉立創進行打樣。來一個3D預覽圖

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
RC0805FR-072K7L	貼片電阻	阻值（歐姆）：2.7K 精度：±1% 功率：1/8W 溫度系數：±100ppm/°C	點擊下載
RC0805FR-072K7L	貼片電阻	阻值（歐姆）：2.7K 精度：±1% 功率：1/8W 溫度系數：±100ppm/°C	點擊下載
ASMD1206-100	PTC自恢復保險絲	最大電壓：6V 跳斷電阻值(Max)：270mΩ 跳閘電流：1.8A 最大動作時間：300ms	點擊下載
C0805X104K101T	貼片電容	精度：±10% 容值：100nF 額定電壓：100V 溫漂系數（介質材料)：X7R	點擊下載
204-10SYGD/S530-E3	發光二極管	照明顏色：黃綠色主波長/色坐標：573nm 色溫 - CCT（K）：- φ3 3mm LED燈發光二極管綠發黃綠直插插件	點擊下載
TAXM12M2QLFCDT1T	無源晶振		點擊下載
RC0805FR-0747KL	貼片電阻	阻值（歐姆）：47K 精度：±1% 功率：1/8W 溫度系數：±100ppm/°C	點擊下載
FE1.1S	USB芯片		點擊下載
M3雙通螺柱銅柱不環保	螺柱		點擊下載
204-10SDRD/S530-A3-L	發光二極管	照明顏色：紅色主波長/色坐標：639nm φ3 直徑3mm LED燈發光二極管紅發紅光紅燈直插插件	點擊下載
920-F52A2021S10101	USB連接器		點擊下載
TAJB106K016RNJ	鉭電容	精度：±10% 容值：10uF 額定電壓：16V ESR串聯電阻：2.8 Ω @ 100kHz 工作溫度：-55℃ ~ +125℃	點擊下載
A型母頭180度直腳直	USB連接器	公母：母座連接器類型：USB - Type A 觸點數量：4 標準：USB 2	點擊下載
RC0805FR-07100KL	貼片電阻	阻值（歐姆）：100K 精度：±1% 功率：1/8W 溫度系數：±100ppm/°C	點擊下載
