在Arduino IDE工具中選Arduino Nano，處理器選擇Old Bootloader 用的還是舊版的引導（保持不要?jiǎng)尤魏芜B接方式）

?

點擊燒錄引導程序

看下方命令窗口出現“avrdude done”，即BootLoader燒錄完成。

?

3.2使用驗證

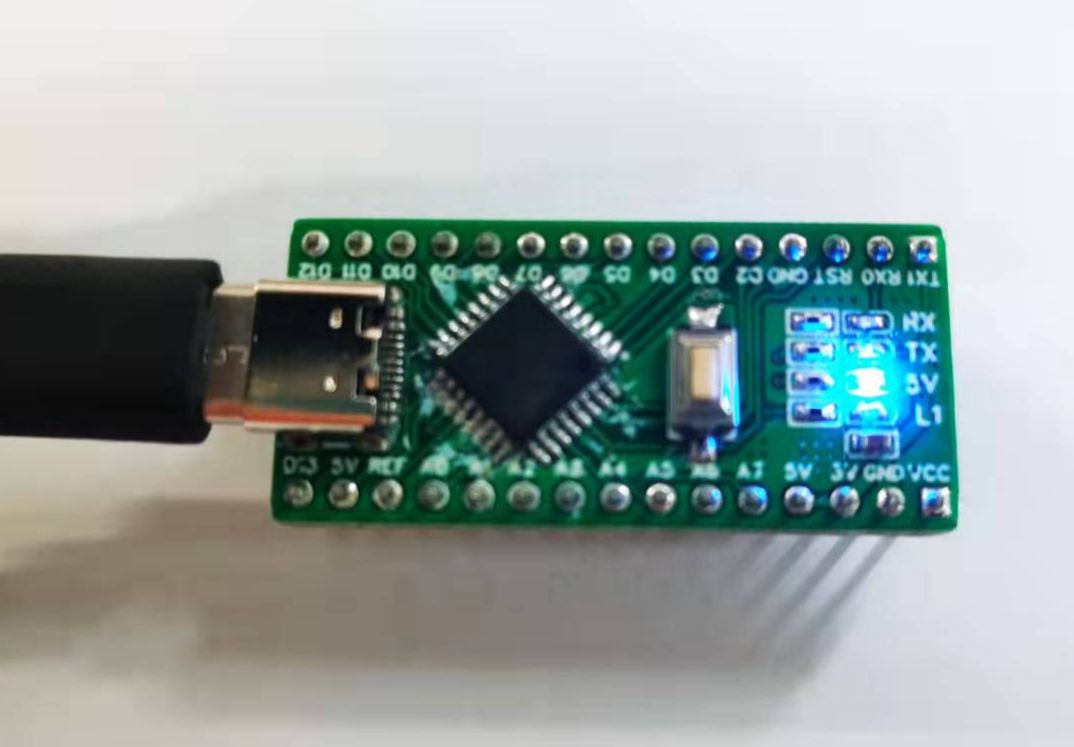

下載附件中的例程點燈代碼，使用Arduino IDE編譯下載到板子，可以看到開發板上LED閃爍。

void setup() {
? // initialize digital pin LED_BUILTIN as an output.
? pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
? digitalWrite(LED_BUILTIN, HIGH);? ?// turn the LED on (HIGH is the voltage level)
? delay(1000);? ? ? ? ? ? ? ? ? ? ? ?// wait for a second
? digitalWrite(LED_BUILTIN, LOW);? ? // turn the LED off by making the voltage LOW
? delay(1000);? ? ? ? ? ? ? ? ? ? ? ?// wait for a second
}

?

4、優勢

4.1 更改USB micro為Type-C接口，調試程序拔插比較方便。

4.2 增加二極管防止反接電源導致燒設備。

4.3 去掉ISP接口，小巧、美觀大方。
