LTC3806EDE 演示板，同步反激式穩壓器，4 個輸出，Vin = 25V - 60V，Vout1 = 12V @ 400mA，Vout2 = 5V @ 400mA，Vout3 = 3.3V @ 3A，Vout4 = 2.5V @ 2A

使用 Analog Devices 的 LTC3806EDE 的參考設計

設計簡介

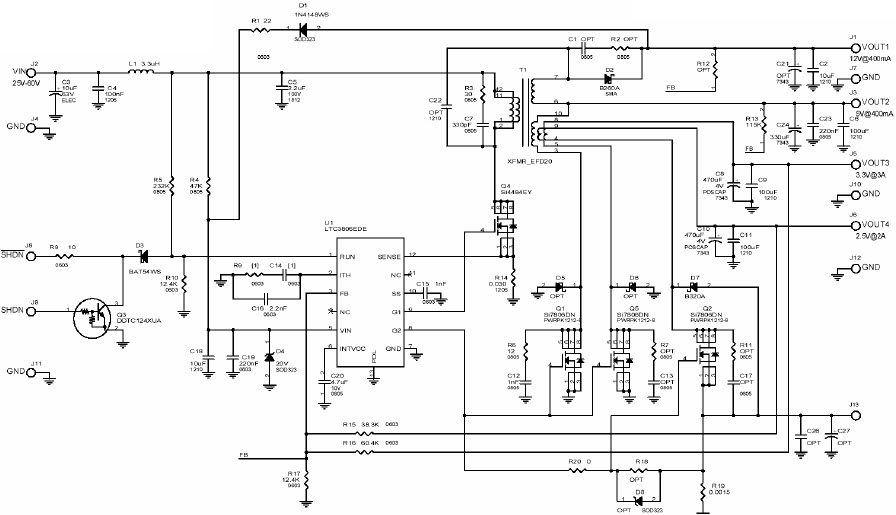

演示電路 DC659A 是一款基于 LTC3806 控制 IC 的四輸出反激式穩壓器。 25 至 60 V 之間的輸入電壓降壓至 12V、5V、3.3V 和 2.5V。總負載功率為22W

說明

Demonstration circuit DC659A is a four-output flyback regulator based on the LTC3806 control IC. Input voltages between 25 and 60 volts are stepped down to 12V, 5V, 3.3V and 2.5V. Total load power is 22W

主要特色

Conversion Type

DC to DC
Input Voltage

25 to 60 V
Output Voltage

2.5|3.3|5|12 V
Output Current

0.4@5V|0.4@12V|2@2.5V|3@3.3V A
Output Power

22 W
Efficiency

89 %
Topology

Flyback

參考設計下載

相關文檔

dc659a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3806EDE#TR	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Flyback 290kHz Automotive 12-Pin DFN EP T/R	點擊下載
LTC3806EDE	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Flyback 290kHz Automotive 12-Pin DFN EP	點擊下載
LTC3806EDE#PBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Flyback 290kHz Automotive 12-Pin DFN EP Tube	點擊下載
LTC3806EDE#TRPBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Flyback 290kHz Automotive 12-Pin DFN EP T/R	點擊下載
