ADP7142 40V、200mA 低噪聲 CMOS LDO 具有固定輸出電壓、5V 的典型應用

使用 Analog Devices 的 ADP7142 的參考設計

設計簡介

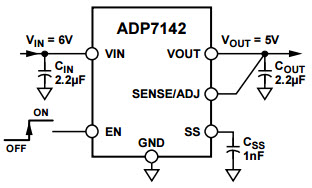

ADP7142 40V、200mA 低噪聲 CMOS LDO 具有固定輸出電壓 5V 的典型應用。 ADP7142 是一款 CMOS 低壓差 (LDO) 線性穩壓器，工作電壓范圍為 2.7V 至 40V，可提供高達 200mA 的輸出電流。該高輸入電壓 LDO 非常適合調節在 40V 至 1.2V 電源軌范圍內運行的高性能模擬和混合信號電路

說明

Typical Application with Fixed Output Voltage, 5V for ADP7142 40V, 200mA Low Noise CMOS LDO. The ADP7142 is a CMOS, low dropout (LDO) linear regulator that operates from 2.7 V to 40 V and provides up to 200 mA of output current. This high input voltage LDO is ideal for the regulation of high performance analog and mixed signal circuits operating from 40V down to 1.2V rails

主要特色

Conversion Type

DC to DC
Topology

LDO

相關文檔

2551761632065211adp7142

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADP7142ACPZN3.8-R7	Linear Regulators	LDO Regulator Pos 3.8V 0.2A Medical 6-Pin LFCSP EP Reel	點擊下載
ADP7142ACPZN2.5-R7	Linear Regulators	LDO Regulator Pos 2.5V 0.2A Medical 6-Pin LFCSP EP T/R	點擊下載
ADP7142ACPZN-R7	Linear Regulators	LDO Regulator Pos 1.2V to 19.5V 0.2A Medical 6-Pin LFCSP EP T/R	點擊下載
ADP7142ARDZ-R7	Linear Regulators	LDO Regulator Pos 1.2V to 19.5V 0.2A Medical 8-Pin SOIC N EP T/R	點擊下載
ADP7142AUJZ-3.3-R7	Linear Regulators	LDO Regulator Pos 3.3V 0.2A Medical 5-Pin TSOT T/R	點擊下載
ADP7142ARDZ-3.3	Linear Regulators	LDO Regulator Pos 3.3V 0.2A Medical 8-Pin SOIC N EP Tube	點擊下載
ADP7142AUJZ-5.0-R7	Linear Regulators	LDO Regulator Pos 5V 0.2A Medical 5-Pin TSOT T/R	點擊下載
ADP7142ACPZN-1.8-R7	Linear Regulators	LDO Regulator Pos 1.8V 0.2A Medical 6-Pin LFCSP EP T/R	點擊下載
ADP7142AUJZ-2.5-R7	Linear Regulators	LDO Regulator Pos 2.5V 0.2A Medical 5-Pin TSOT T/R	點擊下載
ADP7142ACPZN5.0-R7	Linear Regulators	LDO Regulator Pos 5V 0.2A Medical 6-Pin LFCSP EP T/R	點擊下載
ADP7142ARDZ-1.8	Linear Regulators	LDO Regulator Pos 1.8V 0.2A Medical 8-Pin SOIC N EP Tube	點擊下載
ADP7142AUJZ-R7	Linear Regulators	LDO Regulator Pos 1.2V to 19.5V 0.2A Medical 5-Pin TSOT T/R	點擊下載
