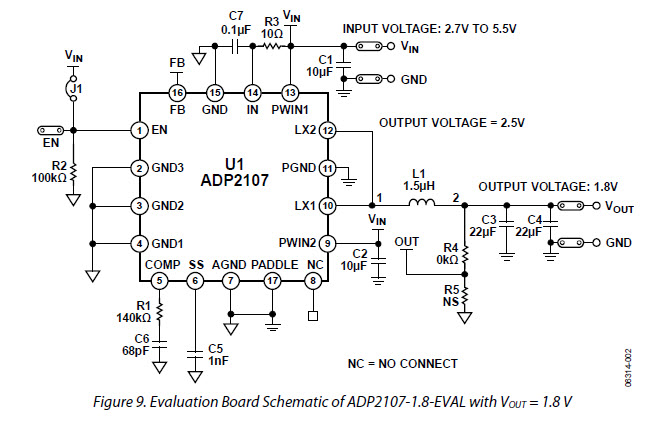

ADP2107-1.8-EVAL，用于降壓型 DC 至 DC 轉換器解決方案的評估板，具有 1.8 V 的固定輸出電壓

使用 Analog Devices 的 ADP2107ACPZ-1.8 的參考設計

設計簡介

ADP2107-1.8-EVAL，降壓直流至直流轉換器解決方案評估板，固定輸出電壓為 1.8 V。ADP2107 評估板是完整的降壓直流至直流轉換器解決方案，采用 ADP2107 降壓直流至直流轉換器轉換器。它提供 ±1% 準確度（在所有條件下為 ±3%）的穩壓輸出電壓，負載電流高達 2 A

說明

ADP2107-1.8-EVAL, Evaluation Board for Step-Down DC to DC Converter Solution, with fixed output voltage of 1.8 V. The ADP2107 evaluation board is a complete step-down DC to DC converter solution using the ADP2107 step-down DC to DC converter. It provides a ±1% accurate (±3% over all conditions), regulated output voltage with load currents up to 2 A

主要特色

Conversion Type

DC to DC
Input Voltage

2.7 to 5.5 V
Output Voltage

1.8 V
Output Current

2 A
Efficiency

95 %
Topology

Buck

參考設計下載

相關文檔

196581302eval_adp2107

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADP2107ACPZ-1.8-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.7V to 5.5V Synchronous Step Down Single-Out 1.8V 2A 16-Pin LFCSP EP T/R	點擊下載
