DC2297A-A，用于 LT8570EDD 65V 電源開關的演示板，5V = VIN = 10V，Vout = 12V at 125mA

使用 Analog Devices 的 LT8570EDD#PBF 的參考設計

設計簡介

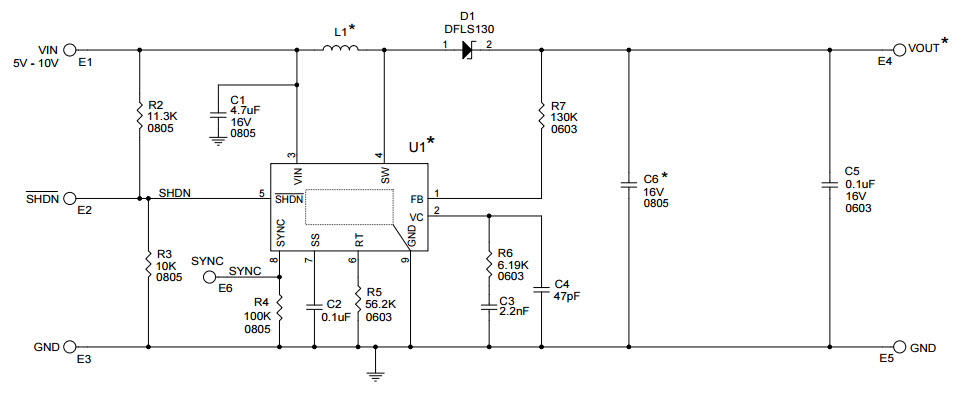

DC2297A-A，LT8570EDD 65V 電源開關的演示板，125mA 時 5V = VIN = 10V，Vout = 12V。演示電路 2297A-A 采用 LT8570 升壓/SEPIC/反相 DC/DC 轉換器，并具有采用升壓配置的 65V 電源開關。演示電路尺寸小，元件數量少。兩款轉換器均設計用于將 5V 至 10V 電源轉換為 12V。請參閱圖 3 和圖 4 了解不同輸入電壓電平下的最大負載電流

說明

DC2297A-A, Demo Board for the LT8570EDD 65V Power Switch, 5V = VIN = 10V, Vout = 12V at 125mA. The Demonstration circuits 2297A-A feature the LT8570 boost/SEPIC/inverting DC/DC converter with 65V power switch in Boost configuration. The demo circuits demonstrate small size and low component count. Both converters are designed to convert a 5V to 10V source to 12V. Refer to Figures 3 and 4 for maximum load current at different input voltage levels

主要特色

Conversion Type

DC to DC
Topology

Boost

參考設計下載

相關文檔

92146226

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT8570EDD#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.55V to 40V Inv/Step Up Single-Out 65V 8-Pin DFN EP Tube	點擊下載
