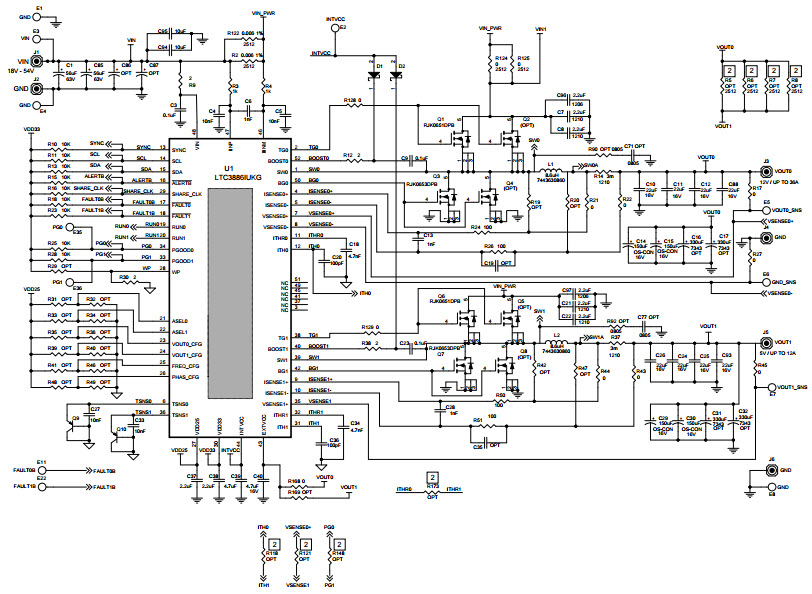

DC2155A-A，用于 LTC3886IUKG 和 LTC3870EUFD 60V 雙路輸出降壓型 DC/DC 控制器的演示板，具有數字電源系統管理功能

使用 Analog Devices 的 LTC3886IUKG 的參考設計

設計簡介

DC2155A-A，適用于 LTC3886IUKG 和 LTC3870EUFD 雙數字 PSM 降壓電路的演示板，18V = VIN = 54V，Vout0/Vout1 = 12V/5V @ 12A。 DC2155A-A 是一款雙輸出同步降壓轉換器，采用雙相電流模式控制器 LTC3886IUKG。具有PMBUs接口和數字電源系統管理功能

說明

DC2155A-A, Demo Board for LTC3886IUKG and LTC3870EUFD Dual Digital PSM Buck with 18V = VIN = 54V, Vout0/Vout1 = 12V/5V @ 12A. The DC2155A-A is a dual output synchronous step-down converter featuring the LTC3886IUKG, a dual-phase current mode controller. It have a PMBUs interface and digital power system management functions

主要特色

Conversion Type

DC to DC
Input Voltage

18 to 54 V
Output Voltage

5|12 V
Output Current

12 A
Efficiency

96.3 %
Topology

Buck

參考設計下載

相關文檔

203907594026813dc2155afb

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3630EMSE#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 65V Synchronous Step Down Single-Out 0.8V to 65V 0.5A Automotive 12-Pin MSOP EP Tube	點擊下載
24LC025-I/ST	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 3.3V/5V 8-Pin TSSOP Tube	點擊下載
LTC6992IS6-1#TRMPBF	Silicon Oscillators	Silicon Oscillator - 0.00000381MHz to 1MHz CMOS Automotive 6-Pin TSOT-23 T/R	點擊下載
LTC6992IS6-1#PBF	Silicon Oscillators	Silicon Oscillator - 0.00000381MHz to 1MHz CMOS Automotive 6-Pin TSOT-23 T/R	點擊下載
LTC6992IS6-1#TRPBF	Silicon Oscillators	Silicon Oscillator - 0.00000381MHz to 1MHz CMOS Automotive 6-Pin TSOT-23 T/R	點擊下載
LT1803IS5	Op Amps	Op Amp Single High Speed Amplifier R-R I/O ±6.3V/12.6V 5-Pin TSOT-23	點擊下載
JS202011CQN	Switch Slide	Switch Slide ON ON DPDT Top Slide 0.3A 6VDC PC Pins Thru-Hole Bulk	點擊下載
LTC3886IUKG-1#PBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 750kHz 46-Pin QFN EP Tube	點擊下載
LTC3886IUKG#TRPBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 46-Pin QFN EP T/R	點擊下載
LTC3886IUKG#PBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 46-Pin QFN EP Tube	點擊下載
LTC3886IUKG-1#TRPBF	DC to DC Controllers	DC/DC Cntrlr Dual-OUT Step Down 750kHz 46-Pin QFN EP T/R	點擊下載
