STM32F429NI MCU的評估板

STM32429I-EVAL

設計簡介

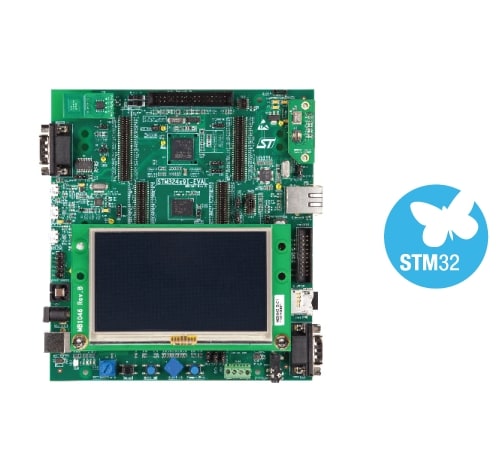

The STM32429I-EVAL evaluation board is a complete demonstration and development platform for the STMicroelectronics ARM^?Cortex?-M4 core-based STM32F429 line microcontrollers.

The integrated ST-LINK/V2 provides an embedded in-circuit debugger and programmer for the STM32 MCU. Extension headers make it possible to easily connect a daughterboard for your specific application.
The STM32429I-EVAL evaluation board includes everything required for beginners and experienced users to develop applications quickly.

主要特性

STM32F429NIH6 microcontroller
4.3” color TFT LCD with resistive touchscreen (480 x 272 pixels)
Six 5 V power supply options:
- Power jack
- ST-LINK/V2 USB connector
- User USB HS connector
- User USB FS1 connector
- User USB FS2 connector
- Daughterboard
SAI Audio DAC, stereo audio jack which supports headset with microphone
Stereo digital microphone, audio terminal connector used to connect external speakers
2 GBytes (or more) SDIO interface MicroSD card
RF EEPROM on I²C compatible serial interface
RS-232 communication
IrDA transceiver
JTAG/SWD and ETM trace debug support, ST-LINK/V2 embedded
IEEE-802.3-2002 compliant Ethernet connector

Camera module
8M x 32-bit SDRAM, 1M x 16-bit SRAM and 8M x 16-bit NOR Flash
Joystick with 4-directional control and selector
Reset, Wakeup and Tamper buttons
4 color user LEDs
Extension connectors & memory connectors for daughterboard or wrapping board
USB OTG HS and FS with Micro-AB connectors
RTC with backup battery
CAN2.0A/B compliant connection
Potentiometer
Motor control connector

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
STM32F429NI	STM32高性能MCU	帶DSP和FPU的高性能高級系列ARM Cortex-M4 MCU，具有2 MB Flash、180 MHz CPU、ART加速器、Chrom-ART加速器、TFT、帶SDRAM的FMC和TFT	點擊下載
