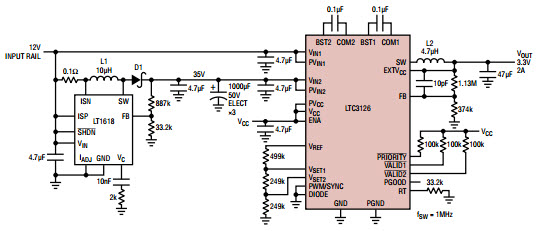

具有 200ms 瞬態穿越能力的 LTC3126EUFD 3.3V 電源的典型應用電路

使用 Analog Devices 的 LTC3126EUFD 的參考設計

設計簡介

具有 200ms 瞬態穿越能力的 LTC3126EUFD 3.3V 電源的典型應用電路。 LTC3126 是一款高效率同步降壓轉換器，具有內部無損耗 PowerPath，支持兩個獨立輸入電源的無縫操作

說明

Typical Application Circuit for LTC3126EUFD 3.3V Supply with 200ms Transient Ride-Through Capability. The LTC3126 is a high efficiency synchronous buck converter with an internal no-loss PowerPath supporting seamless operation from two separate input power sources

主要特色

Conversion Type

DC to DC
Input Voltage

12 V
Output Voltage

3.3 V
Output Current

2 A
Efficiency

95 %
Topology

Buck

相關文檔

104755094

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3126EUFD#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.4V to 42V Synchronous Step Down Single-Out 0.818V to 42V 2.5A Automotive 28-Pin QFN EP Tube	點擊下載
LTC3126EUFD#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.4V to 42V Synchronous Step Down Single-Out 0.818V to 42V 2.5A Automotive 28-Pin QFN EP T/R	點擊下載
