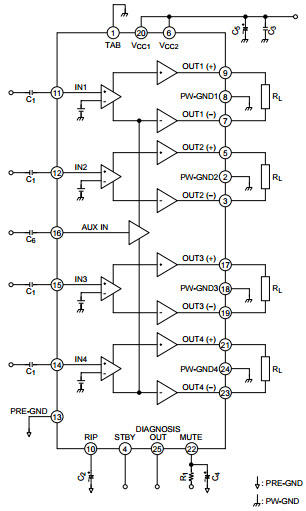

TA8266H 最大功率 35W BTL x 4Ch 音頻電源典型應用

使用 Toshiba 的 TA8266H 的參考設計

設計簡介

TA8266H 的典型應用是用于汽車音頻應用的 4 通道 BTL 音頻功率放大器。該 IC 可以產生更高的功率：Pout MAX = 35W，因為它包含純互補 PNP 和 NPN 晶體管輸出級。專為4通道BTL音頻功率放大器設計的低失真率，內置待機功能、靜音功能和可檢測輸出到VCC/GND短路和過壓輸入模式的診斷電路

說明

Typical Application for TA8266H is 4 ch BTL audio power amplifier for car audio application. This IC can generate more high power: Pout MAX = 35W as it is included the pure complementary PNP and NPN transistor output stage. It is designed low distortion ratio for 4 ch BTL audio power amplifier, built-in stand-by function, muting function and diagnosis circuit which can detect output to VCC/GND short and over voltage input mode

相關文檔

en_20020217_ta8266h_datasheet
