配有L6235Q的三相BLDC電機驅動器

EVAL6235Q

設計簡介

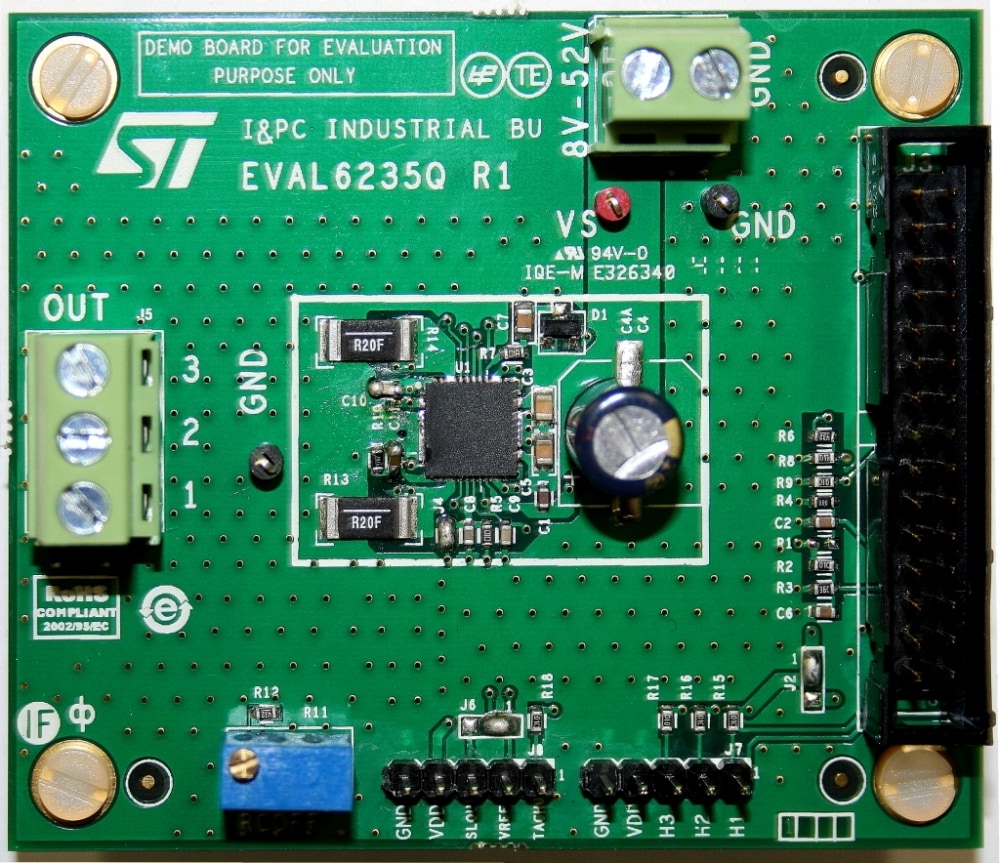

The EVAL6235Q is a 3-phase BLDC motor driver board that allows the user to test the L6235Q functions.

The board can be driven using the STEVAL-PCC009V2 communication board and the PractiSPIN 2 evaluation software.

主要特性

Voltage range from 8 V to 52 V
Phase current up to 2.5 Ar.m.s.
Adjustable PWM current control OFF-time
Logic inputs 5 V / 3.3 V compliant
Hall sensor inputs
External speed loop
Small application footprint with high thermal performance
Suitable for use in combination with PractiSPIN? 2 software

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
L6235Q	無刷直流電機驅動器	DMOS驅動器，用于三相無刷DC電機	點擊下載
