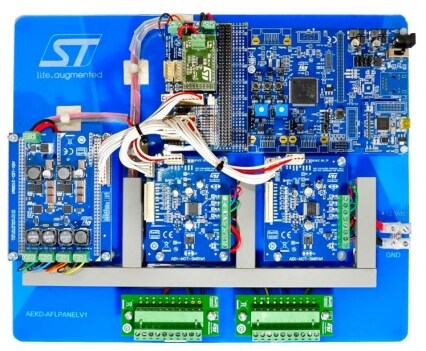

The AEKD-AFLPANEL1 is a panel assembly of the driving hardware for an adaptive front light testing system featuring ST AutoDevKit boards on a specially designed perspex board that facilitates development and prototyping activities.
The panel provides a tidy arrangement of two stepper motor control boards, a four-channel LED driver board, a control board with SPC5 Chorus microcontroller for automotive applications, a connector board with a FAN switch board and further connector board for wiring configuration.
Used in conjunction with the AEKD-AFLLIGHT1 demo automotive headlight assembly with LED lights, stepper motors and fan, these two kits provide a complete adaptive front lighting tool for application and solution development purposes.
主要特性
！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。
| 器件 | 類型 | 描述 | 數據手冊 |
|---|---|---|---|
| SPC58EC80E5 | SPC5 汽車用32位微控制器 | 用于汽車一般用途應用的32位Power Architecture MCU - Chorus系列 | 點擊下載 |
| L99SM81V | 電機驅動器IC | 具有微步進和失速檢測的可編程步進電機驅動器，用于汽車應用 | 點擊下載 |
| L99LD21 | LED驅動器 | 高功率LED驅動器，用于汽車應用 | 點擊下載 |
