LM431B 可編程并聯穩壓器的典型應用

使用 ON Semiconductor 的 LM431B 的參考設計

設計簡介

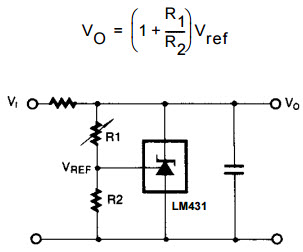

LM431B 可編程并聯穩壓器的典型應用。 LM431B 是三端輸出可調穩壓器，在整個工作溫度范圍內具有熱穩定性。輸出電壓可通過兩個外部電阻設置為 VREF（約 2.5V）和 36V 之間的任意值

說明

Typical Application for LM431B Programmable Shunt Regulator. The LM431B is three-terminal output adjustable regulators with thermal stability over the full operating temperature range. The output voltage can be set to any value between VREF (approximately 2.5V) and 36V with two external resistors

相關文檔

lm431a-d

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LM431BIZX	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 T/R	點擊下載
LM431BCZXA	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 Fan-Fold	點擊下載
LM431BCZX	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 T/R	點擊下載
